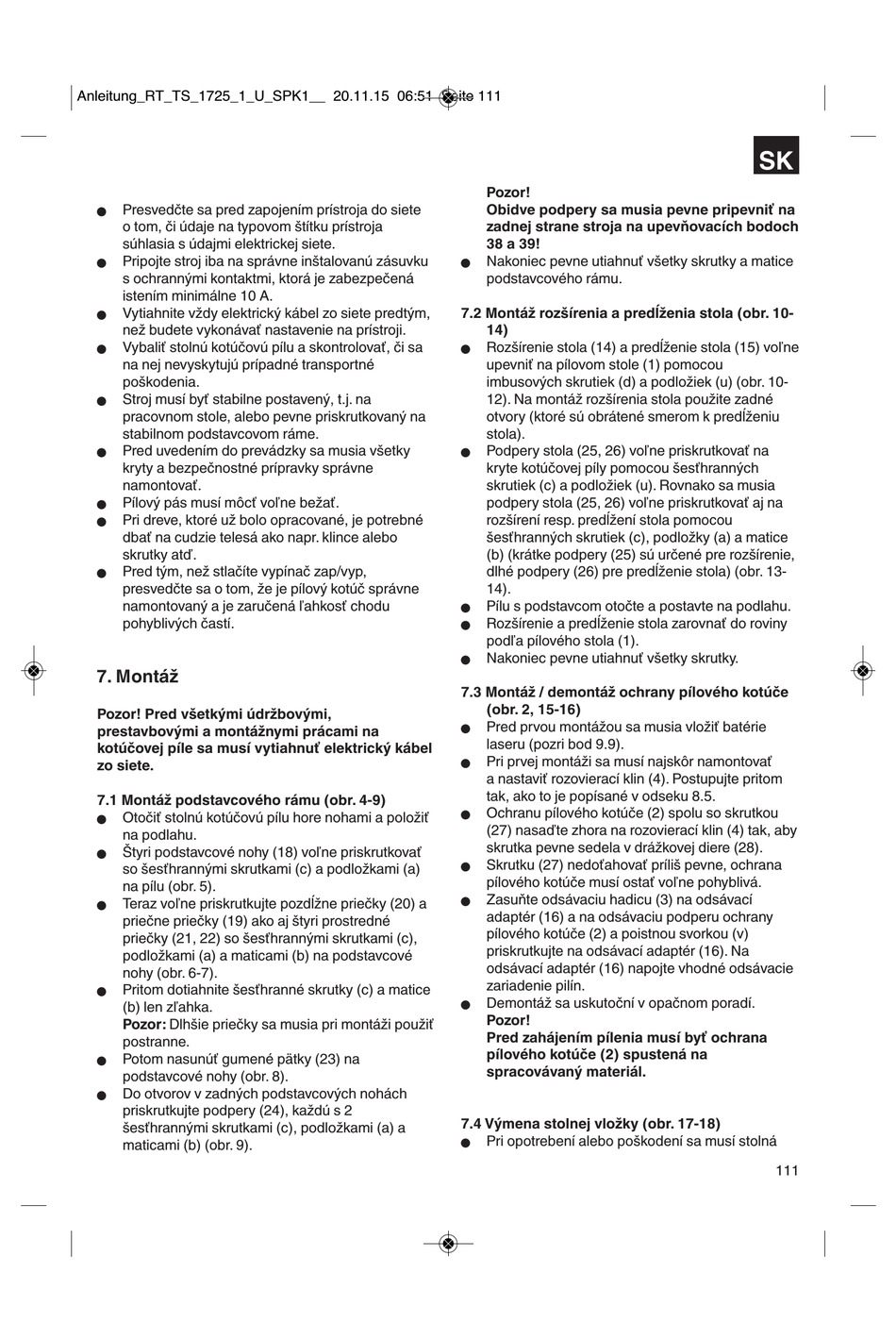

Presvedčte sa pred zapojením prístroja do siete
n
o tom, či údaje na typovom štítku prístroja
súhlasia s údajmi elektrickej siete.
Pripojte stroj iba na správne inštalovanú zásuvku
n
s ochrannými kontaktmi, ktorá je zabezpečená
istením minimálne 10 A.
Vytiahnite vždy elektrický kábel zo siete predtým,
n
než budete vykonávať nastavenie na prístroji.
Vybaliť stolnú kotúčovú pílu a skontrolovať, či sa
n
na nej nevyskytujú prípadné transportné
poškodenia.
Stroj musí byť stabilne postavený, t.j. na
n
pracovnom stole, alebo pevne priskrutkovaný na
stabilnom podstavcovom ráme.
Pred uvedením do prevádzky sa musia všetky
n
kryty a bezpečnostné prípravky správne
namontovať.
Pílový pás musí môcť voľne bežať.
n
Pri dreve, ktoré už bolo opracované, je potrebné
n
dbať na cudzie telesá ako napr. klince alebo
skrutky atď.
Pred tým, než stlačíte vypínač zap/vyp,
n
presvedčte sa o tom, že je pílový kotúč správne
namontovaný a je zaručená ľahkosť chodu
pohyblivých častí.
7. Montáž
Pozor! Pred všetkými údržbovými,
prestavbovými a montážnymi prácami na
kotúčovej píle sa musí vytiahnuť elektrický kábel
zo siete.
7.1 Montáž podstavcového rámu (obr. 4-9)
Otočiť stolnú kotúčovú pílu hore nohami a položiť
n
na podlahu.
Štyri podstavcové nohy (18) voľne priskrutkovať
n
so šesťhrannými skrutkami (c) a podložkami (a)
na pílu (obr. 5).
Teraz voľne priskrutkujte pozdĺžne priečky (20) a
n
priečne priečky (19) ako aj štyri prostredné
priečky (21, 22) so šesťhrannými skrutkami (c),
podložkami (a) a maticami (b) na podstavcové
nohy (obr. 6-7).
Pritom dotiahnite šesťhranné skrutky (c) a matice
n
(b) len zľahka.
Pozor: Dlhšie priečky sa musia pri montáži použiť
postranne.
Potom nasunúť gumené pätky (23) na
n
podstavcové nohy (obr. 8).
Do otvorov v zadných podstavcových nohách
n
priskrutkujte podpery (24), každú s 2
šesťhrannými skrutkami (c), podložkami (a) a
maticami (b) (obr. 9).
Pozor!
Obidve podpery sa musia pevne pripevniť na
zadnej strane stroja na upevňovacích bodoch
38 a 39!
Nakoniec pevne utiahnuť všetky skrutky a matice
n
podstavcového rámu.
7.2 Montáž rozšírenia a predĺženia stola (obr. 10-
14)
Rozšírenie stola (14) a predĺženie stola (15) voľne
n
upevniť na pílovom stole (1) pomocou
imbusových skrutiek (d) a podložiek (u) (obr. 10-
12). Na montáž rozšírenia stola použite zadné
otvory (ktoré sú obrátené smerom k predĺženiu
stola).
Podpery stola (25, 26) voľne priskrutkovať na
n
kryte kotúčovej píly pomocou šesťhranných
skrutiek (c) a podložiek (u). Rovnako sa musia
podpery stola (25, 26) voľne priskrutkovať aj na
rozšírení resp. predĺžení stola pomocou
šesťhranných skrutiek (c), podložky (a) a matice
(b) (krátke podpery (25) sú určené pre rozšírenie,
dlhé podpery (26) pre predĺženie stola) (obr. 13-
14).
Pílu s podstavcom otočte a postavte na podlahu.
n
Rozšírenie a predĺženie stola zarovnať do roviny
n
podľa pílového stola (1).
Nakoniec pevne utiahnuť všetky skrutky.
n
7.3 Montáž / demontáž ochrany pílového kotúče
(obr. 2, 15-16)
Pred prvou montážou sa musia vložiť batérie
n
laseru (pozri bod 9.9).
Pri prvej montáži sa musí najskôr namontovať
n
a nastaviť rozovierací klin (4). Postupujte pritom
tak, ako to je popísané v odseku 8.5.
Ochranu pílového kotúče (2) spolu so skrutkou
n
(27) nasaďte zhora na rozovierací klin (4) tak, aby
skrutka pevne sedela v drážkovej diere (28).
Skrutku (27) nedoťahovať príliš pevne, ochrana
n
pílového kotúče musí ostať voľne pohyblivá.
Zasuňte odsávaciu hadicu (3) na odsávací
n
adaptér (16) a na odsávaciu podperu ochrany
pílového kotúče (2) a poistnou svorkou (v)
priskrutkujte na odsávací adaptér (16). Na
odsávací adaptér (16) napojte vhodné odsávacie
zariadenie pilín.
Demontáž sa uskutoční v opačnom poradí.
n
Pozor!
Pred zahájením pílenia musí byť ochrana
pílového kotúče (2) spustená na
spracovávaný materiál.
7.4 Výmena stolnej vložky (obr. 17-18)
Pri opotrebení alebo poškodení sa musí stolná
n
