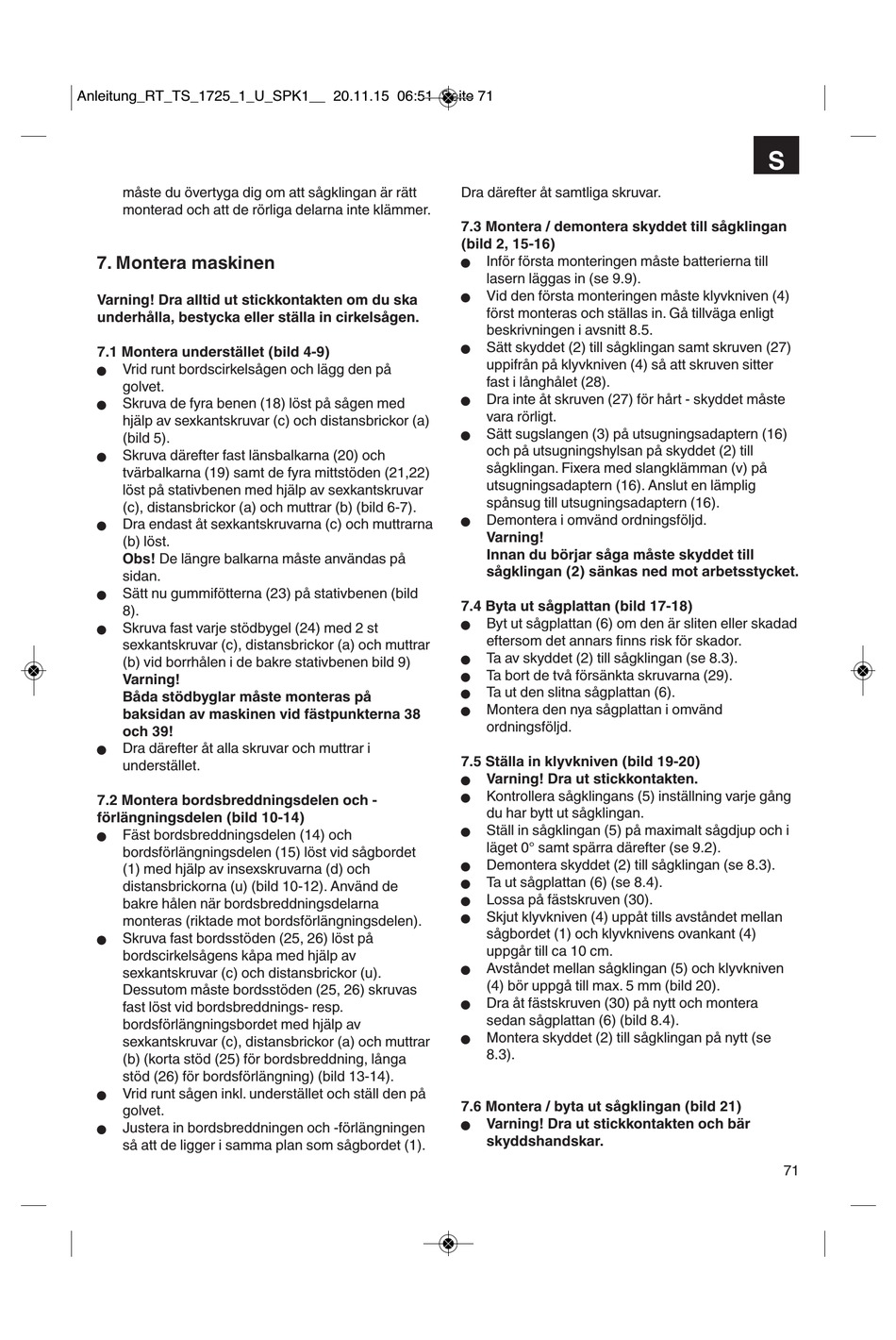

måste du övertyga dig om att sågklingan är rätt
monterad och att de rörliga delarna inte klämmer.

7. Montera maskinen

Varning! Dra alltid ut stickkontakten om du ska
underhålla, bestycka eller ställa in cirkelsågen.
7.1 Montera understället (bild 4-9)
Vrid runt bordscirkelsågen och lägg den på
n
golvet.
Skruva de fyra benen (18) löst på sågen med
n
hjälp av sexkantskruvar (c) och distansbrickor (a)
(bild 5).
Skruva därefter fast länsbalkarna (20) och
n
tvärbalkarna (19) samt de fyra mittstöden (21,22)
löst på stativbenen med hjälp av sexkantskruvar
(c), distansbrickor (a) och muttrar (b) (bild 6-7).
Dra endast åt sexkantskruvarna (c) och muttrarna
n
(b) löst.
Obs! De längre balkarna måste användas på
sidan.
Sätt nu gummifötterna (23) på stativbenen (bild
n
8).
Skruva fast varje stödbygel (24) med 2 st
n
sexkantskruvar (c), distansbrickor (a) och muttrar
(b) vid borrhålen i de bakre stativbenen bild 9)
Varning!
Båda stödbyglar måste monteras på
baksidan av maskinen vid fästpunkterna 38
och 39!
Dra därefter åt alla skruvar och muttrar i
n
understället.
7.2 Montera bordsbreddningsdelen och -
förlängningsdelen (bild 10-14)
Fäst bordsbreddningsdelen (14) och
n
bordsförlängningsdelen (15) löst vid sågbordet
(1) med hjälp av insexskruvarna (d) och
distansbrickorna (u) (bild 10-12). Använd de
bakre hålen när bordsbreddningsdelarna
monteras (riktade mot bordsförlängningsdelen).
Skruva fast bordsstöden (25, 26) löst på
n
bordscirkelsågens kåpa med hjälp av
sexkantskruvar (c) och distansbrickor (u).
Dessutom måste bordsstöden (25, 26) skruvas
fast löst vid bordsbreddnings- resp.
bordsförlängningsbordet med hjälp av
sexkantskruvar (c), distansbrickor (a) och muttrar
(b) (korta stöd (25) för bordsbreddning, långa
stöd (26) för bordsförlängning) (bild 13-14).
Vrid runt sågen inkl. understället och ställ den på
n
golvet.
Justera in bordsbreddningen och -förlängningen
n
så att de ligger i samma plan som sågbordet (1).
Dra därefter åt samtliga skruvar.
7.3 Montera / demontera skyddet till sågklingan
(bild 2, 15-16)
Inför första monteringen måste batterierna till
n
lasern läggas in (se 9.9).
Vid den första monteringen måste klyvkniven (4)
n
först monteras och ställas in. Gå tillväga enligt
beskrivningen i avsnitt 8.5.
Sätt skyddet (2) till sågklingan samt skruven (27)
n
uppifrån på klyvkniven (4) så att skruven sitter
fast i långhålet (28).
Dra inte åt skruven (27) för hårt - skyddet måste
n
vara rörligt.
Sätt sugslangen (3) på utsugningsadaptern (16)
n
och på utsugningshylsan på skyddet (2) till
sågklingan. Fixera med slangklämman (v) på
utsugningsadaptern (16). Anslut en lämplig
spånsug till utsugningsadaptern (16).
Demontera i omvänd ordningsföljd.
n
Varning!
Innan du börjar såga måste skyddet till
sågklingan (2) sänkas ned mot arbetsstycket.
7.4 Byta ut sågplattan (bild 17-18)
Byt ut sågplattan (6) om den är sliten eller skadad
n
eftersom det annars finns risk för skador.
Ta av skyddet (2) till sågklingan (se 8.3).
n
Ta bort de två försänkta skruvarna (29).
n
Ta ut den slitna sågplattan (6).
n
Montera den nya sågplattan i omvänd
n
ordningsföljd.
7.5 Ställa in klyvkniven (bild 19-20)
Varning! Dra ut stickkontakten.
n
Kontrollera sågklingans (5) inställning varje gång
n
du har bytt ut sågklingan.
Ställ in sågklingan (5) på maximalt sågdjup och i
n
läget 0° samt spärra därefter (se 9.2).
Demontera skyddet (2) till sågklingan (se 8.3).
n
Ta ut sågplattan (6) (se 8.4).
n
Lossa på fästskruven (30).
n
Skjut klyvkniven (4) uppåt tills avståndet mellan
n
sågbordet (1) och klyvknivens ovankant (4)
uppgår till ca 10 cm.
Avståndet mellan sågklingan (5) och klyvkniven
n
(4) bör uppgå till max. 5 mm (bild 20).
Dra åt fästskruven (30) på nytt och montera
n
sedan sågplattan (6) (bild 8.4).
Montera skyddet (2) till sågklingan på nytt (se
n
8.3).
7.6 Montera / byta ut sågklingan (bild 21)
Varning! Dra ut stickkontakten och bär
n
skyddshandskar.
