Wandspeicher

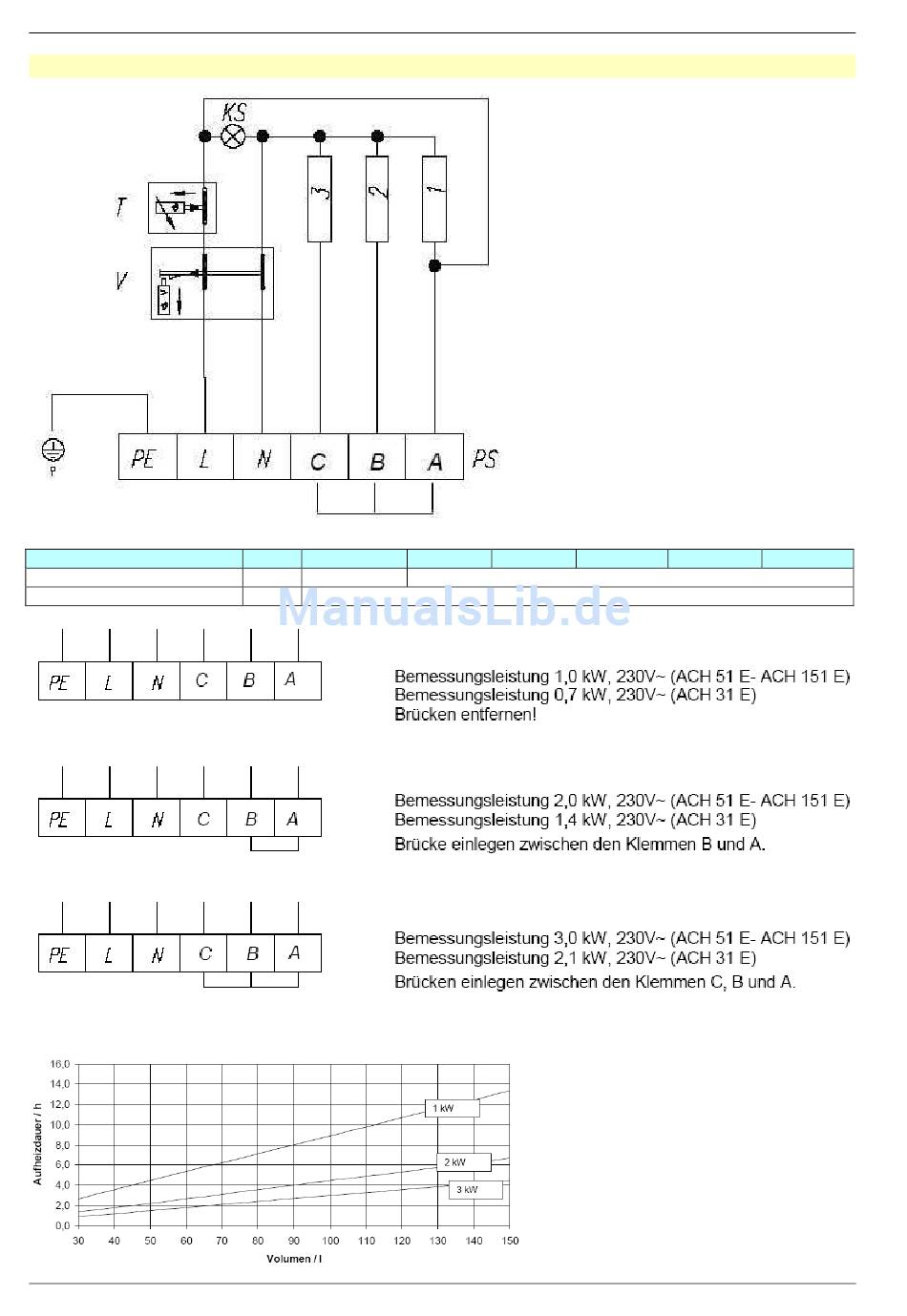

4.2.5 Elektrischer Schaltplan / Anschlussvarianten

Abb. 4.7 Elektrischer Schaltplan ACH ... E
Bestellkennzeichen
Bemessungsleistung
Anschluss-Spannung
Aufheizdauer in h für eine Temperaturerhöhung von 75 K in Abhängigkeit des Nennvolumens
und der elektrischen Bemessungsleistung
Abb. 4.8 Aufheizzeit
18
ACH 31 E ACH 51 E ACH 81 E ACH 101 E ACH 121 E ACH 151 E
kW 0,7 ; 1,4 ; 2,1
V
www.dimplex.de
1, 2, 3 - Heizelemente
C, B, A - Klemmen für Bemessungsleistung
KS - Kontrolllampe
L - Phase
N - Nullleiter
PE - Schutzleiter
PS - Anschlussklemme
T - Thermostat
V - Überhitzungsschutz
1,0 ; 2,0 ; 3,0
1/N/PE 230 V ~, 50Hz
