4.1.5 Elektrischer Schaltplan / Anschlussvarianten

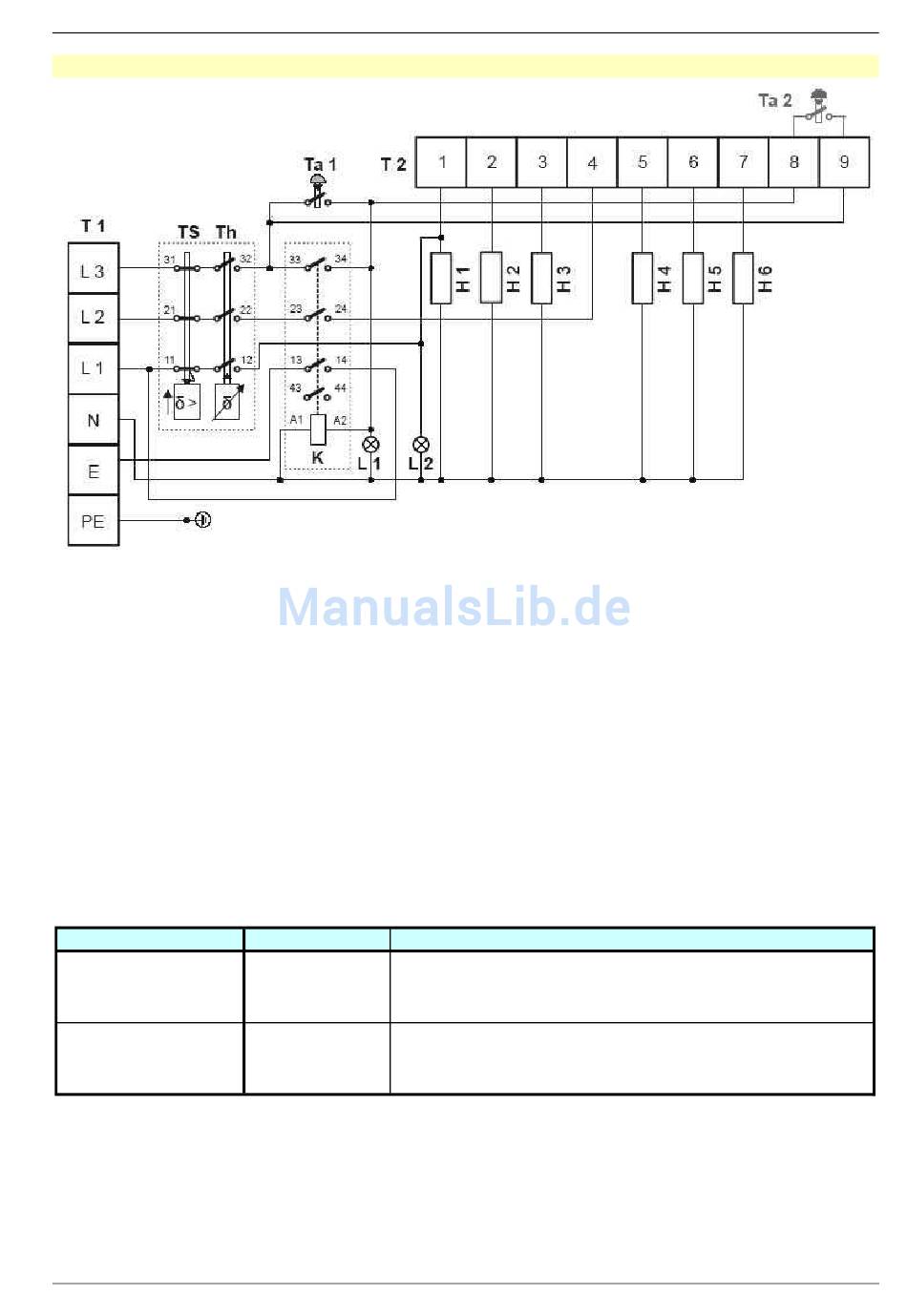

Abb. 4.2 Elektrischer Schaltplan ACH ... Z
Schaltbild Legende
E - Dauerphase L1 „Schnellheizen"
H1 – H6 - Heizelemente
K - Relais Schnellheizen
L1 - Kontrolllampe Schnellheizen
L2 - Kontrolllampe Heizen
N - Nullleiter
PE - Schutzleiter
T1 - Klemmleiste Netzanschluss
T2 - Klemmleiste Bemessungsleistung
Ta 1 - Taste Schnellheizen (im Gerät)
Ta 2 - Taste Schnellheizen (extern)
Th - Thermostat
TS - Sicherheitsbegrenzer
Bestellkennzeichen
Bemessungsleistung 3/N/PE ~ 400 V
Zweikreis
(Nieder-/Hochtarif)
Bemesungsleistung
Einkreis
2/N/PE ~ 400 V 2,0 / 4,0 ; 1,0 / 4,0 ; 3,0 / 3,0 ; 2,0 / 3,0 ; 1,0 / 2,0 kW
1/N/PE ~ 230 V
3/N/PE ~ 400 V
2/N/PE ~ 400 V
1/N/PE ~ 230 V
www.dimplex.de
ACH 51 Z - ACH 151 Z
3,0 / 6,0 ; 2,0 / 6,0 ; 1,0 / 6,0 kW
3,0 / 4,0 ; 2,0 / 4,0 ; 1,0 / 4,0 ; 1,0 / 2,0 kW
6,0 ; 4,0 kW
4,0 ; 3,0 ; 2,0 kW
4,0 ; 3,0 ; 2,0 ; 1,0 kW
