Deutsch
7

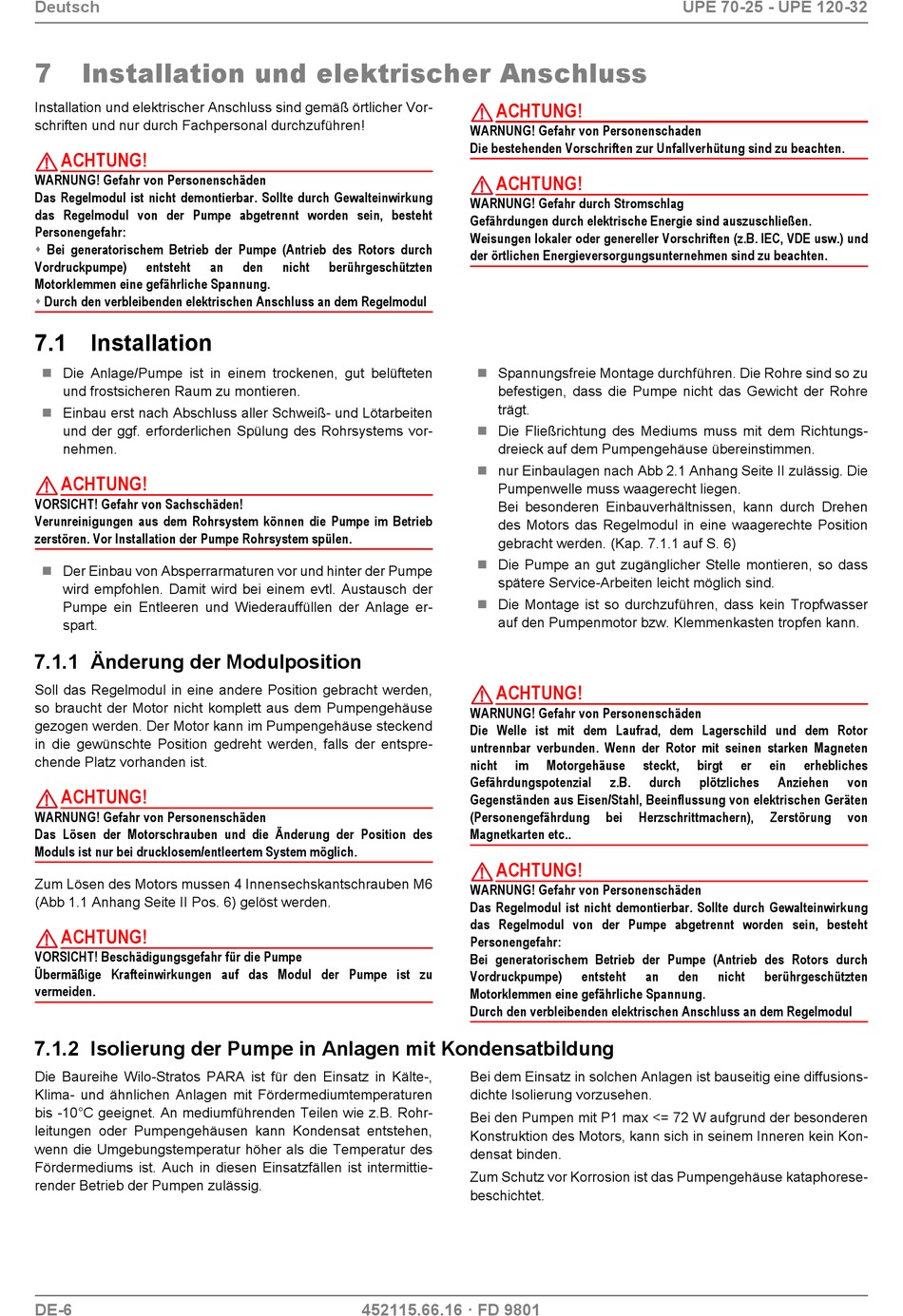

Installation und elektrischer Anschluss

Installation und elektrischer Anschluss sind gemäß örtlicher Vor-
schriften und nur durch Fachpersonal durchzuführen!
ACHTUNG!
WARNUNG! Gefahr von Personenschäden
Das Regelmodul ist nicht demontierbar. Sollte durch Gewalteinwirkung
das Regelmodul von der Pumpe abgetrennt worden sein, besteht
Personengefahr:
Bei generatorischem Betrieb der Pumpe (Antrieb des Rotors durch

Vordruckpumpe) entsteht
Motorklemmen eine gefährliche Spannung.
 Durch den verbleibenden elektrischen Anschluss an dem Regelmodul

7.1 Installation

 Die Anlage/Pumpe ist in einem trockenen, gut belüfteten
und frostsicheren Raum zu montieren.
Einbau erst nach Abschluss aller Schweiß- und Lötarbeiten

und der ggf. erforderlichen Spülung des Rohrsystems vor-
nehmen.
ACHTUNG!
VORSICHT! Gefahr von Sachschäden!
Verunreinigungen aus dem Rohrsystem können die Pumpe im Betrieb
zerstören. Vor Installation der Pumpe Rohrsystem spülen.
Der Einbau von Absperrarmaturen vor und hinter der Pumpe

wird empfohlen. Damit wird bei einem evtl. Austausch der
Pumpe ein Entleeren und Wiederauffüllen der Anlage er-
spart.
7.1.1 Änderung der Modulposition
Soll das Regelmodul in eine andere Position gebracht werden,
so braucht der Motor nicht komplett aus dem Pumpengehäuse
gezogen werden. Der Motor kann im Pumpengehäuse steckend
in die gewünschte Position gedreht werden, falls der entspre-
chende Platz vorhanden ist.
ACHTUNG!
WARNUNG! Gefahr von Personenschäden
Das Lösen der Motorschrauben und die Änderung der Position des
Moduls ist nur bei drucklosem/entleertem System möglich.
Zum Lösen des Motors mussen 4 Innensechskantschrauben M6
(Abb 1.1 Anhang Seite II Pos. 6) gelöst werden.
ACHTUNG!
VORSICHT! Beschädigungsgefahr für die Pumpe
Übermäßige Krafteinwirkungen auf das Modul der Pumpe ist zu
vermeiden.

7.1.2 Isolierung der Pumpe in Anlagen mit Kondensatbildung

Die Baureihe Wilo-Stratos PARA ist für den Einsatz in Kälte-,
Klima- und ähnlichen Anlagen mit Fördermediumtemperaturen
bis -10°C geeignet. An mediumführenden Teilen wie z.B. Rohr-
leitungen oder Pumpengehäusen kann Kondensat entstehen,
wenn die Umgebungstemperatur höher als die Temperatur des
Fördermediums ist. Auch in diesen Einsatzfällen ist intermittie-
render Betrieb der Pumpen zulässig.
DE-6
an den nicht berührgeschützten
452115.66.16 · FD 9801
ACHTUNG!
WARNUNG! Gefahr von Personenschaden
Die bestehenden Vorschriften zur Unfallverhütung sind zu beachten.
ACHTUNG!
WARNUNG! Gefahr durch Stromschlag
Gefährdungen durch elektrische Energie sind auszuschließen.
Weisungen lokaler oder genereller Vorschriften (z.B. IEC, VDE usw.) und
der örtlichen Energieversorgungsunternehmen sind zu beachten.
 Spannungsfreie Montage durchführen. Die Rohre sind so zu
befestigen, dass die Pumpe nicht das Gewicht der Rohre
trägt.
Die Fließrichtung des Mediums muss mit dem Richtungs-

dreieck auf dem Pumpengehäuse übereinstimmen.
 nur Einbaulagen nach Abb 2.1 Anhang Seite II zulässig. Die
Pumpenwelle muss waagerecht liegen.
Bei besonderen Einbauverhältnissen, kann durch Drehen
des Motors das Regelmodul in eine waagerechte Position
gebracht werden. (Kap. 7.1.1 auf S. 6)
 Die Pumpe an gut zugänglicher Stelle montieren, so dass
spätere Service-Arbeiten leicht möglich sind.
 Die Montage ist so durchzuführen, dass kein Tropfwasser
auf den Pumpenmotor bzw. Klemmenkasten tropfen kann.
ACHTUNG!
WARNUNG! Gefahr von Personenschäden
Die Welle ist mit dem Laufrad, dem Lagerschild und dem Rotor
untrennbar verbunden. Wenn der Rotor mit seinen starken Magneten
nicht im Motorgehäuse
Gefährdungspotenzial z.B.
Gegenständen aus Eisen/Stahl, Beeinflussung von elektrischen Geräten
(Personengefährdung bei Herzschrittmachern),
Magnetkarten etc..
ACHTUNG!
WARNUNG! Gefahr von Personenschäden
Das Regelmodul ist nicht demontierbar. Sollte durch Gewalteinwirkung
das Regelmodul von der Pumpe abgetrennt worden sein, besteht
Personengefahr:
Bei generatorischem Betrieb der Pumpe (Antrieb des Rotors durch
Vordruckpumpe) entsteht
Motorklemmen eine gefährliche Spannung.
Durch den verbleibenden elektrischen Anschluss an dem Regelmodul
Bei dem Einsatz in solchen Anlagen ist bauseitig eine diffusions-
dichte Isolierung vorzusehen.
Bei den Pumpen mit P1 max <= 72 W aufgrund der besonderen
Konstruktion des Motors, kann sich in seinem Inneren kein Kon-
densat binden.
Zum Schutz vor Korrosion ist das Pumpengehäuse kataphorese-
beschichtet.
UPE 70-25 - UPE 120-32
steckt, birgt er ein erhebliches
durch plötzliches Anziehen
Zerstörung
an den nicht berührgeschützten
von
von
