6.2 Übertischmontage ACK ... O / ACK ... OA

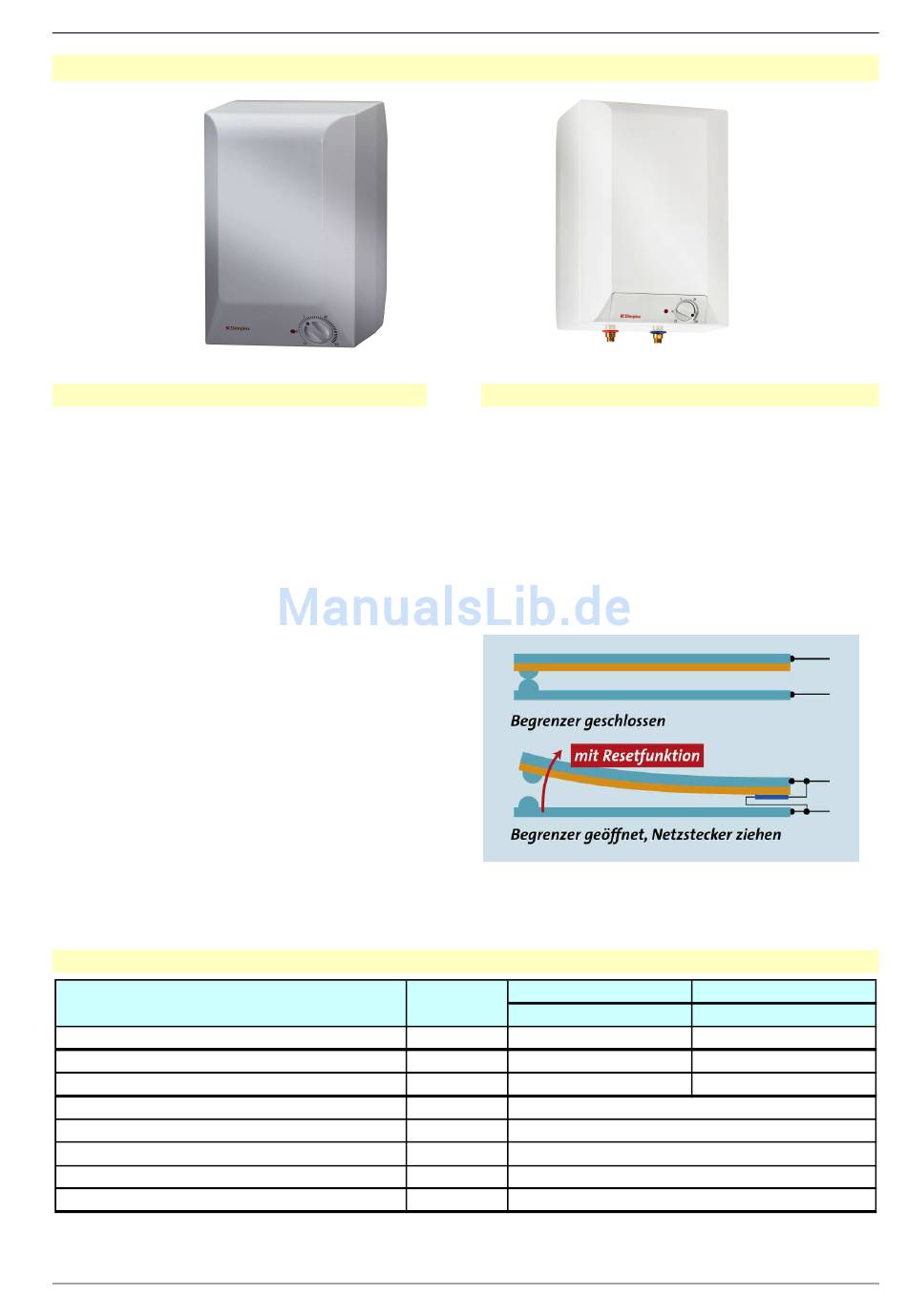

Abb. 6.7 Kleinspeicher ACK 5 O

6.2.1 Ausstattung

• offenes, druckloses Gerät für die
Versorgung einer Entnahmestelle
• Installation über der
Entnahmestelle
• stufenlose Temperaturvorwahl von
35° C bis 85° C
• Frostschutzstellung +7° C
• FCKW-freie Wärmedämmung in
Halbschalentechnik zur leichten
Materialtrennung
• Kunststoff-Innenbehälter (drucklos)
• Energiesparstufe bei ca. 55° C für
geringes Verkalken und besonders
geringen Bereitschaftsstromver-
brauch
• Steckerfertig mit Netzleitung ca.
0,8m
• Kontroll-Leuchte für Heizbetrieb
• Typ ACK ... OA mit Armatur

6.2.3 Technische Daten

Bestellkennzeichen
Nenninhalt
Mischwassermenge
Bereitschaftsstromverbrauch 65°C / 24h
Wasseranschluss (Metall)
Temperatureinstellbereich
Zulässiger Betriebsüberdruck
Bemessungsleistung
Anschlussspannung
6.2.2 Qualität und Sicherheit
• Spritzwasserschutz (IP 24)
• VDE Prüfzeichen
• Wasseranschlüsse in Metall ausge-
• Sicherheitstemperaturbegrenzer mit
Abb. 6.9 Sicherheitstemperaturbegrenzer mit Resetfunktion
l
l
kWh
35 ° C bis 85 ° C / Frostschutzstellung 7° C
MPa /(bar)
kW
V
www.dimplex.de
Abb. 6.8 Kleinspeicher ACK 10 2O
führt
Resetfunktion durch Netztrennung
(Bild unten)
ACK 5 O
ACK 5 OA
5
9,1
0,29
G 1/2"
0 (offene Geräteausführung)
2,0
1/N/PE 230 V ~ 50 Hz
Kleinspeicher
ACK 10 2O
ACK 10 2OA
10
17
0,4
25
