Installation und Montagevarianten

3.2.1 Wasserseitige Installationsvarianten

Fernzapfung

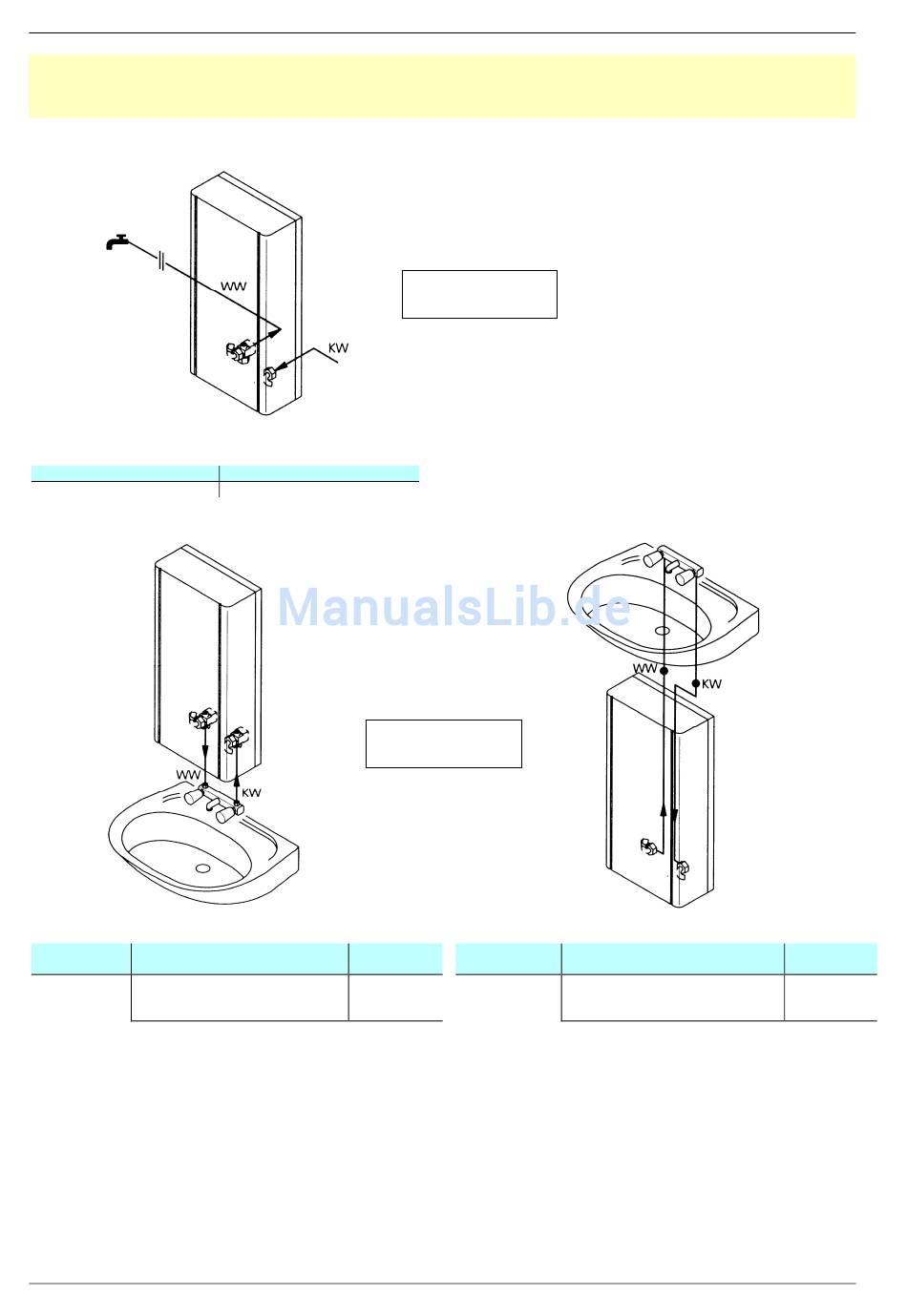

Abb. 3.1 Anschluss für Fernzapfung
Gerätevariante
DEE..03-Reihe ecotronic
Direktzapfung (Übertisch)
Abb. 3.2 Anschluss für Übertisch-Direktzapfung
Gerätevariante erforderliches Sonderzubehör
DEE..03- Montageset für
Reihe Aufputzinstallation / Direktzapfung
ecotronic
10
erforderliches Sonderzubehör
im Lieferumfang
WW – Warmwasser
KW –
Bestellkenn-
zeichen
DLE 02 AP
www.dimplex.de
WW – Warmwasser
KW – Kaltwasser

Direktzapfung (Untertisch)

Kaltwasser
Abb. 3.3 Anschluss für Untertisch-Direktzapfung
Gerätevariante erforderliches Sonderzubehör
DEE..03-Reihe Montageset für
ecotronic Aufputzinstallation / Direktzapfung
Rohrbausatz für Untertischmontage
Bestellkenn-
zeichen
DLE 02 AP
DLE 02 RBS
