Wandspeicher
Universal Warmwasser-Wandspeicher ACH ... Z im Zweikreisbetrieb
Die Aufheizung des Speicherinhaltes erfolgt mit reduzierter Anschlussleistung während der
Niedertariffreigabe bis die am Thermostat vorgewählte Temperatur erreicht wird. Ist die er-
wärmte Warmwassermenge nicht ausreichend, besteht jederzeit (z.B. während der Hochta-
rifzeit) die Möglichkeit mit einer höheren Geräteleistung zusätzliches Wasser schneller zu
erwärmen. Hierzu ist die Taste Schnellheizung zu betätigen.

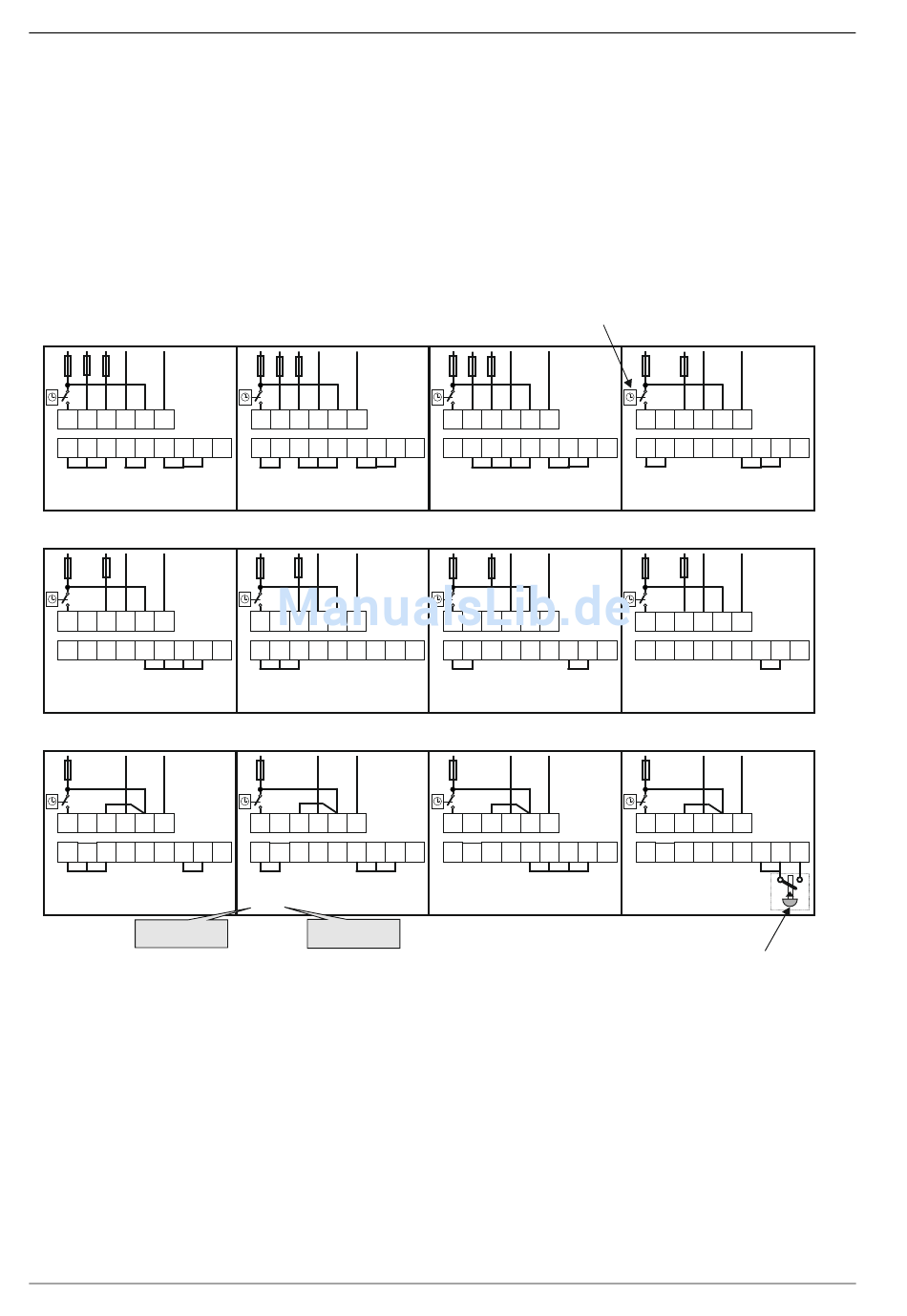

Die unter den Schaltbildern angegebene erste Wert bezieht sich jeweils auf die Leistung bei
Niedertariffreigabe. Der zweite Wert stellt die Anschlussleistung bei Schnellaufheizung dar.
L1 L2 L3 N E PE
1 2 3 4 5 6 7 8
3/6 kW 3N 400 V~
L1 L2 L3 N E PE
1 2 3 4 5 6 7 8
1/4 kW 2N 400 V~
L1 L2 L3 N E PE
1 2 3 4 5 6 7 8
3/4 kW 1N 230 V~
Niedertarif
Für die externe Taste Ta 2 ist eine gesonderte fest verlegte Leitung mit 3 x 1,5 mm²
anzubringen.
14
L1 L2 L3 N E PE
9 1 2 3 4 5 6 7
2/6 kW 3N 400 V~
L1 L2 L3 N E PE
9 1 2 3 4 5 6 7
3/3 kW 2N 400 V~
L1 L2 L3 N E PE
9 1 2 3 4 5 6 7
2/4 kW 1N 230 V~
Normaltarif
www.dimplex.de
Rundsteuerempfänger
oder Tarifschaltuhr
L1 L2 L3 N E PE
8 9 1 2 3 4 5 6
1/6 kW 3N 400 V~
L1 L2 L3 N E PE
8 9 1 2 3 4 5 6
2/3 kW 2N 400 V~
L1 L2 L3 N E PE
8 9 1 2 3 4 5 6
1/4 kW 1N 230 V~
Externe Taste für "Schnellheizen"
bei allen Zweikreis-Schaltungen möglich!
L1 L2 L3 N E PE
7 8 9 1 2 3 4 5
2/4 kW 2N 400 V~
L1 L2 L3 N E PE
7 8 9 1 2 3 4 5
1/2 kW 2N 400 V~
L1 L2 L3 N E PE
7 8 9 1 2 3 4 5
1/2 kW 1N 230 V~
6 7 8 9
6 7 8 9
6 7 8 9
