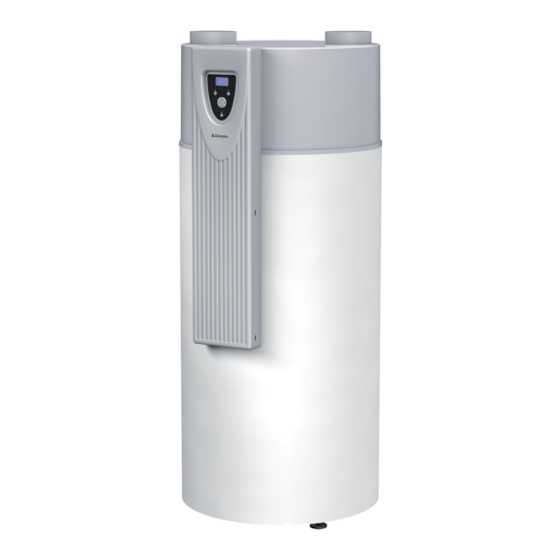

Dimplex BWP 30 HS Gebrauchsanweisung
Warmwasser-wärmepumpe
für
innenaufstellung
Vorschau ausblenden
Andere Handbücher für BWP 30 HS:
- Installationsanleitung (50 Seiten) ,
- Montage- und gebrauchsanweisung (60 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
BWP 30 HS
BWP 30 HSD
Warmwasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Hot Water Heat
Pump for Indoor
Installation
o
de commande : 451903.66.11
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
de production d'eau
chaude à installation
intérieure
FD 9401
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dimplex BWP 30 HS
Inhaltszusammenfassung für Dimplex BWP 30 HS
- Seite 1 BWP 30 HS BWP 30 HSD Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Warmwasser- Hot Water Heat Pompe à chaleur Wärmepumpe für Pump for Indoor de production d’eau Innenaufstellung Installation chaude à installation intérieure Bestell-Nr. / Order no. / N de commande : 451903.66.11...
-
Seite 3: Inhaltsverzeichnis
Maßbild / Dimension drawing / Schéma coté .....................A-II Prozess-Schaltbild / Process circuit diagram / Schéma de processus ..........A-III Stromlaufpläne / Circuit Diagrams / Schémas électriques ..............A-VII Konformitätserklärung / Declaration of Conformity / Déclaration de conformité....... A-XIII www.dimplex.de 451903.66.11 · FD 9401 DE-1... -
Seite 4: Bitte Sofort Lesen
ähnlichen oder anderen Wohneinrichtungen vorgese- 1.3 Vorschriften / hen. Sicherheitshinweise ACHTUNG! Arbeiten an der Warmwasser-Wärmepumpe dürfen nur von fachkundigen ACHTUNG! Personen ausgeführt werden! Vor Inbetriebnahmen ist diese Montage- und Gebrauchsanweisung zu Unfallverhütungsvorschriften sind zu beachten! lesen! DE-2 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 5: Beschreibung
8°C wird die Flanschheizung hinzugeschaltet wenn die eingestellte Sollwertemperatur nach einer Zeit von 8 Stunden nicht erreicht wurde. Diese Funktion ist inaktiv, wenn durch einen zweiten Wärmeerzeuger das Brauchwas- ser über den innenliegenden Wärmetauscher erhitzt wird. www.dimplex.de 451903.66.11 · FD 9401 DE-3... -
Seite 6: Sicherheits- Und Regeleinrichtungen
1,232 1,271 1,309 1,347 1,385 1,423 1,461 1,498 1,536 1,573 1,611 nach einer bestimmten Lauftzeit eine Abtauung des Verdamp- fers vollzogen. Unterhalb einer Temperatur von -8 °C wird hier vom Wärmepumpenbetrieb auf Heizstabbetrieb umgeschalten. DE-4 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 7: Lagerung Und Transport
Warmwasser-Wärmepumpe gegen Umfallen gesichert werden. Um Schaden zu vermeiden, hat das Absetzen der Warmwasser-Wärmepumpe auf einer ebenen Fläche zu erfol- gen. ACHTUNG! Die Gerätehaube ist nicht für den Tragevorgang nutzbar (die Haube kann keine größeren Kräfte aufnehmen!) www.dimplex.de 451903.66.11 · FD 9401 DE-5... -
Seite 8: Aufstellung
Bei Erstellung der bauseitigen Verrohrung sind Verschmutzungen im Leitungssystem zu vermeiden (evtl. vor Anschluss der Warmwasser- Wärmepumpe Leitungen spülen)! Mindestabstand der Ausblasöffnung des Luftführungsbogens zur Wand beträgt 1,2 m Mindestraumhöhe für „freiblasende Aufstellung“ beträgt ca. 2,6 m DE-6 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 9: Anschluss Der Kondensatleitung
Tastatur eingestellt (Kap. 7 auf S. 8). Bis zum Errei- X1 / A3-1 Photovoltailk chen des gewählten Temperaturniveaus ist immer eine ent- X1 / A3-2 sprechende Aufladezeit erforderlich. X3 / R13 Kollektorfühler X3 / R13 www.dimplex.de 451903.66.11 · FD 9401 DE-7... -
Seite 10: Bedienung Und Funktion Der Warmwasser-Wärmepumpe
Wertänderung nach unten, bzw. Auswahl Menü Zeitprogramm läuft (Sperre / thermische Desinfektion) siehe Kap. und Parameter 7.3.1 auf S. 11 Sonderfunktion in der Startmaske: Verringerung Warmwassersollwert Reiner Lüftungsbetrieb ohne Warmwasser-Bereitung siehe Kap. 7.3.3 auf S. 11 Lüftungsbetrieb aktiv DE-8 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 11: Menüstruktur
Einstellen der Temperaturdifferenz zwischen Kollektor und Speicher- ...4... temperatur, bei der die Solarpumpe ausgeschaltet werden soll Max.Speichertemperatur Einstellen der maximal zulässigen Speichertemperatur, wenn solarer ...65 °C... Ertrag vorhanden ist Max.Kollektortemperatur Einstellen der maximal zulässigen Temperatur am Kollektor ...130 °C... www.dimplex.de 451903.66.11 · FD 9401 DE-9... - Seite 12 Der erhöhte Sollwert ist auch aktiv, wenn die Luftansaugtemperatur ...45 °C... den Betrieb der Wärmepumpe nicht erlaubt. Die Anforderung wird in 60 °C dem Fall mit dem elektrischen Heizstab oder, sofern vorhanden, mit dem 2. Wärmeerzeuger abgearbeitet. DE-10 451903.66.11 · FD 9401 www.dimplex.de...
-
Seite 13: Funktionsbeschreibung
Flanschheizung innerhalb einer bestimmten Zeit oder ob sie dauerhaft aktiv sein soll. Ist die Lufteintrittstemperatur größer als 8 °C ist die Flanschheizung gesperrt. Nur für die Schnellheiz- funktion kann sie auch oberhalb der 8 °C-Grenze manuell einge- schaltet werden. www.dimplex.de 451903.66.11 · FD 9401 DE-11... -
Seite 14: Wartung / Instandhaltung
ACHTUNG! Verletzungsgefahr durch scharfkantige Lamellen. Lamellen dürfen nicht deformiert oder beschädigt werden! Bei der etwaigen Verwendung von Luftfiltern sind diese regelmä- ßig auf Verschmutzung zu prüfen und ggf. zu reinigen oder zu er- neuern. DE-12 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 15: Korrosionsschutzanode
Abb. 8.1:Anode Flanschheizung 11 Umweltrelevante Anforderungen Bei Instandsetzung oder Außerbetriebsetzung der Warmwasser- Wärmepumpe sind die umweltrelevanten Anforderungen in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß DIN EN 378 einzuhal- ten. www.dimplex.de 451903.66.11 · FD 9401 DE-13... -
Seite 16: Geräteinformation
3. Aufheizvorgang des Nenninhaltes von 15 °C auf 60 °C bei einer Luftansaugtemperatur von 20 °C und relat. Feuchte von 70 % 4. Aufheizvorgang des Nenninhaltes von 15 °C auf 45 °C bei einer Luftansaugtemperatur von 15 °C und relat. Feuchte von 70 % DE-14 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 17: Garantieurkunde
Lieferer bezogene Teile zurückzuführen sind fallen nicht unter den Garantieanspruch. 5 Jahre Garantie – Dimplex setzt auf Qualität! Dimplex unterstreicht die Qualität seiner Produkte und bietet in Deutsch- land und Österreich eine Verlängerung der Garantiezeit auf insgesamt 5 Jahre... - Seite 18 BWP 30HS - BWP 30HSD DE-16 451903.66.11 · FD 9401 www.dimplex.de...
-
Seite 47: Anhang / Appendix / Annexes
3.3 Legende / Legend / Légende.........................A-IX 3.4 Last / Load / Puissance BWP 30HSD.....................A-X 3.5 Steuerung / Control / Commande BWP 30HSD ..................A-XI 3.6 Legende / Legend / Légende........................A-XII Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ....A-XIII www.dimplex.de 451903.66.11 · FD 9401... -
Seite 49: Prozess-Schaltbild / Process Circuit Diagram / Schéma De Processus
BWP 30HS - BWP 30HSD 2 Prozess-Schaltbild / Process circuit diagram / Schéma de processus 2.1 Prozess-Schaltbild / Process circuit diagram / Schéma de processus BWP 30HS www.dimplex.de 451903.66.11 · FD 9401 A-III... -
Seite 50: Prozess-Schaltbild /Process Circuit Diagram /Schéma De Processus Bwp 30Hsd
Fühler Lufteintrittstemperatur Air intake temperature sensor Sonde température d’entrée de l’air Rohrwärmetauscher Tube heat exchanger Échangeur thermique à tubes Vierwegeventil Four-way valve Vanne quatre voies Fühler Abtauende Defrost end sensor Sonde fin de dégivrage A-IV 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 51: Hydraulisches Einbindungsschema / Hydraulic Block Diagram / Schéma D'intégration Hydraulique
Clapet anti-reflux Manometeranschlussstutzen Pressure gauge connecting stubs Tubulures de raccordement manomètre Entleerungsventil Drain valve Vanne de vidange Membran-Sicherheitsventil Diaphragm safety valve Soupape de sécurité à membrane Zirkulationspumpe Circulation pump Pompe de circulation Abfluss Outlet Ecoulement www.dimplex.de 451903.66.11 · FD 9401... -
Seite 52: Einbindungsschema Wärmetauscher An Thermische Solaranlage / Heat Exchanger Integration Diagram For Thermal Solar Installation / Schéma D'intégration Échangeur Therm. À Installation Solaire Therm
BWP 30HS - BWP 30HSD 2.6 Einbindungsschema Wärmetauscher an thermische Solaranlage / Heat Exchanger Integration Diagram for Thermal Solar Installation / Schéma d’intégration échangeur therm. à installation solaire therm. A-VI 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 55: Legende / Legend / Légende
Klemmleiste Ventilator Fan terminal strip Bornier ventilateur - - - - - werkseitig verdrahtet Wired ready for use câblé en usine ––––– bauseits zu verdrahten Wired by the customer à câbler par le client www.dimplex.de 451903.66.11 · FD 9401 A-IX... -
Seite 56: Last / Load / Puissance Bwp 30Hsd
BWP 30HS - BWP 30HSD 3.4 Last / Load / Puissance BWP 30HSD 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 58: Legende / Legend / Légende
Four-way reversing valve Vanne d’inversion 4 voies - - - - - werkseitig verdrahtet Wired ready for use câblé en usine ––––– bauseits zu verdrahten Wired by the customer à câbler par le client A-XII 451903.66.11 · FD 9401 www.dimplex.de... -
Seite 59: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die) - Seite 60 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
