Kleinspeicher

6.1 Untertischmontage ACK ...U / ACK ... UA

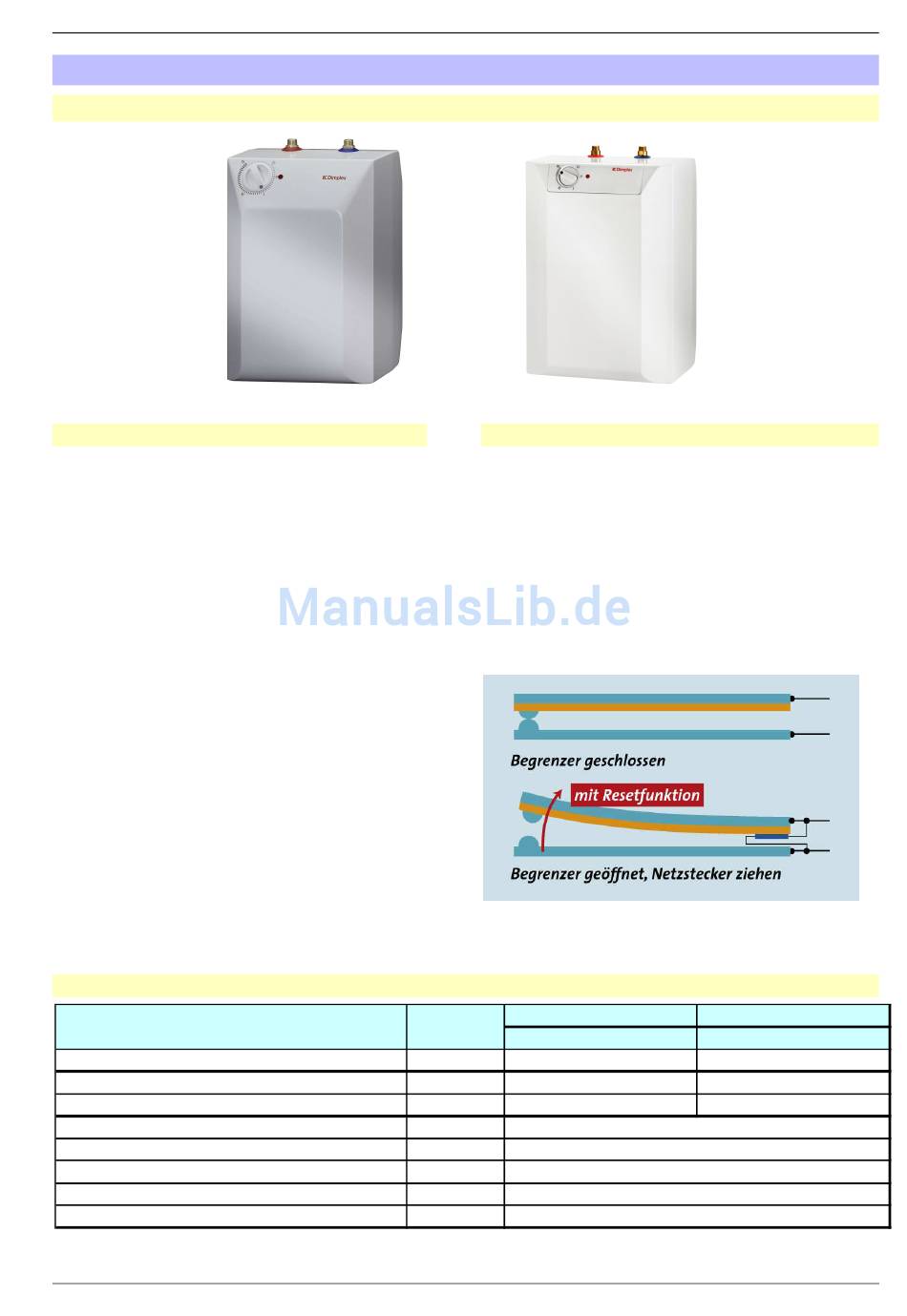

Abb. 6.1 Kleinspeicher ACK 5 U

6.1.1 Ausstattung

• offenes, druckloses Gerät für die
Versorgung einer Entnahmestelle
• Installation unter der
Entnahmestelle
• stufenlose Temperaturvorwahl von
35° C bis 85° C
• Frostschutzstellung +7° C
• FCKW-freie Wärmedämmung in
Halbschalentechnik zur leichten
Materialtrennung
• Kunststoff-Innenbehälter (drucklos)
• Energiesparstufe bei ca. 55° C für
geringes Verkalken und besonders
geringen Bereitschaftsstromver-
brauch
• Steckerfertig mit Netzleitung ca.
0,8 m
• Kontroll-Leuchte für Heizbetrieb
• Typ ACK ... UA mit Armatur

6.1.3 Technische Daten

Bestellkennzeichen
Nenninhalt
Mischwassermenge
Bereitschaftsenergieverbrauch 65° C / 24h
Wasseranschluss (Metall)
Temperatureinstellbereich
Zulässiger Betriebsüberdruck
Bemessungsleistung
Anschlussspannung
Abb. 6.2 Kleinspeicher ACK 10 2U
6.1.2 Qualität und Sicherheit
• Spritzwasserschutz (IP 24)
• VDE Prüfzeichen
• Wasseranschlüsse in Metall ausge-
• Sicherheitstemperaturbegrenzer mit
Abb. 6.3 Sicherheitstemperaturbegrenzer mit Resetfunktion
l
l
kWh
MPa /(bar)
kW
V
