Adressage des capteurs radio WS 2200-22, WS 2200-27 (en option) et le
capteur radio extérieur
Le principe de la détection extérieure permet l'utilisation simultanée de jusqu'à 8
capteurs extérieurs dont les données sont affichées dans la partie supérieure droite
de l'écran, prévue pour les mesures extérieures. Chaque capteur utilisé doit être
défini par une adresse permettant au récepteur de l'intégrer sans perturbations
dans le système global. Le capteur radio extérieur livré est configuré en usine comme
Capteur (Sensor) 1 et chaque type de
capteur WS 2200-22 et WS 2200-27
comme Sensor 2. L'assignation pro-
grammable est indiquée sur la figure ci-
contre.
L'utilisateur a la possibilité d'effectuer
lui-même l'adressage à l'aide de ponts
de codage (jumpers) sur le circuit du
capteur. A cet effet, il convient de dé-
visser d'abord la cloche protectrice au-
dessus du boîtier du capteur et d'ouvrir
ce dernier en enlevant les vis de la face
arrière. Les modèles WS 2200-22 et 27
exigent seulement le dévissage de la
face arrière du boîtier.

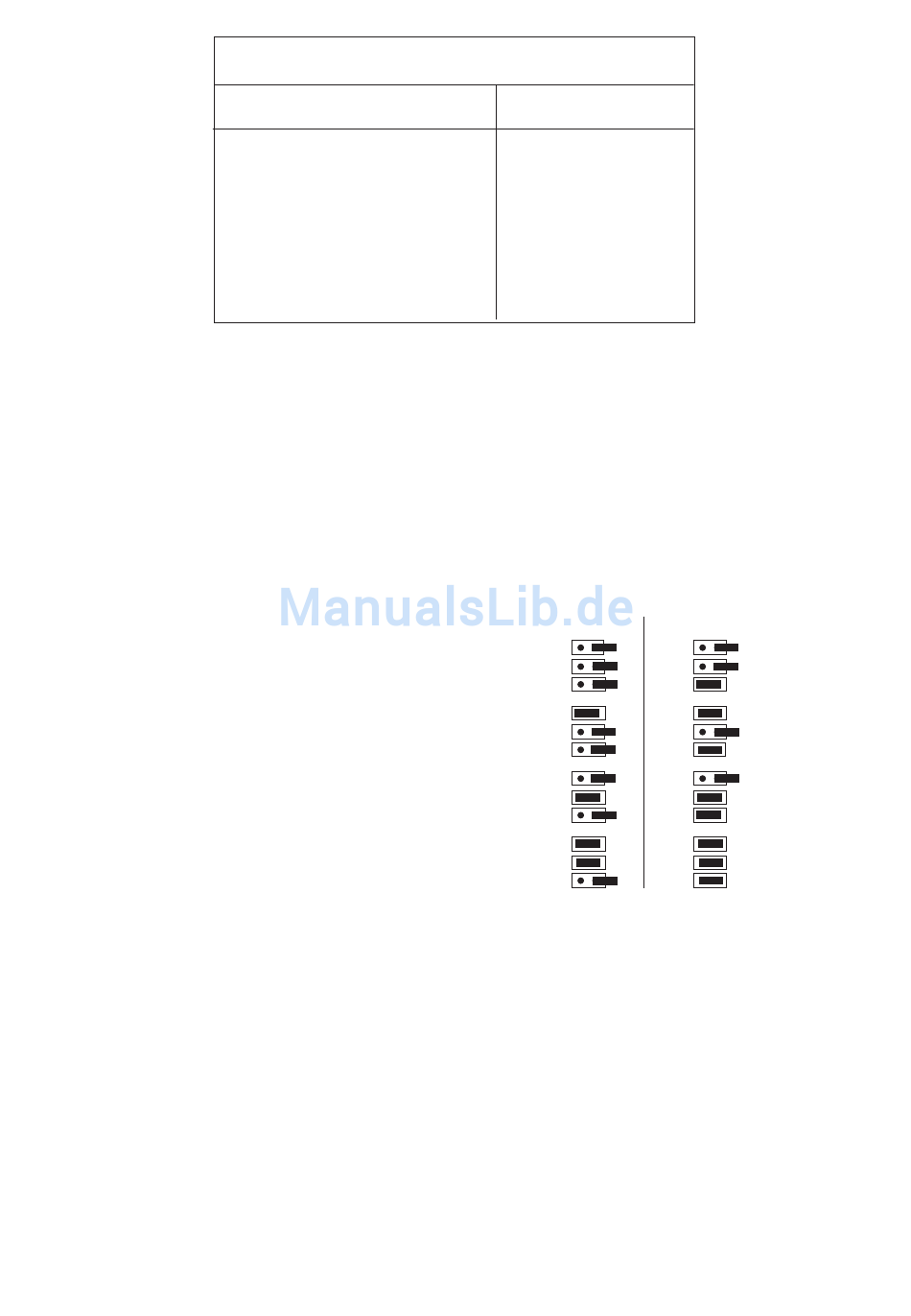

Les ponts de codage doivent ensuite être établis conformément au tableau d'adres-
sage.
Modification de l'adresse de base des capteurs à assignation fixe
Dans des conditions d'utilisation normales, il n'est pas nécessaire de modifier
l'adressage du capteur radio intérieur, du capteur radio pluviométrique et du cap-
teur radio anémométrique.
Le mode multistation est un mode particulier. Il offre la possibilité d'utiliser un nom-
bre quelconque de stations de base à l'intérieur du rayon de réception des cap-
teurs radio. Ainsi, on peut placer des stations de base affichant toutes les mêmes
données par exemple dans la salle de séjour, le bureau.
