- Seite 1 TEMPERATURSTATION Betriebsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser innovativen 868 MHz- Temperaturstation mit Anzeige von Raum- und Außentemperatur. Bitte lesen Sie für optimale Ausnutzung aller Vorzüge dieses Produkts diese Betriebsanleitung aufmerksam durch.
- Seite 2 MERKMALE: Die Temperaturstation Aufhängeöse Batteriefach- deckel LCD- Anzeige Klappbarer Funktions Aufsteller -tasten...
- Seite 3 • Temperaturanzeige in Celsius (°C). • Raum- und Außentemperaturanzeige mit Speicherung der Minimal- und Maximalwerte. • Alle gespeicherten Minimal- und Maximalwerte können separat zurückgesetzt werden. • Batterietiefstandsanzeige. • Drahtlose Fernübertragung der Messwerte per 868 MHz-Signal. • Empfang der Außensignale in Intervallen zu 27,5 Sekunden. •...
- Seite 4 GRUNDEINSTELLUNG: HINWEIS: Die Temperaturstation ist nur für den Empfang eines Außensenders geeignet. Legen Sie zuerst die Batterien in den Außentemperatursender ein (siehe “Installation und Austausch der Batterien des Außentemperatursenders“ unten). Legen Sie innerhalb einer Zeitspanne von 1 Minute nach Aktivierung des Außensenders die Batterien in die Temperaturstation ein (siehe “Installation und Austausch der Batterien der Temperaturstation”...
-
Seite 5: Installation Und Austausch Der Batterien Der Temperaturstation
Zur Sicherstellung eines ausreichenden Signalempfangs sollte unter guten Bedingungen allerdings die Entfernung zwischen den endgültigen Montageorten von Temperaturstation und Außensender nicht mehr als 80 Meter betragen (siehe Hinweise unter “Montage” und “868 MHz- Empfangstest”). INSTALLATION UND AUSTAUSCH DER BATTERIEN DER TEMPERATURSTATION Die Temperaturstation arbeitet mit zwei 1,5 V-Batterien vom Typ AA, IEC... -
Seite 6: Installation Und Austausch Der Batterien Des Aussensenders
INSTALLATION UND AUSTAUSCH DER BATTERIEN DES AUSSENSENDERS Der Außentemperatursender arbeitet mit zwei 1,5 V- Batterien vom Typ AAA, IEC LR3. Zur Installation oder zum Austausch dieser Batterien folgen Sie bitte den Schritten unten: Ziehen Sie den Batteriehalter aus dem unteren Teil des Außensenders. - Seite 7 BATTERIEWECHSEL: Um optimale Funktion und Genauigkeit zu gewährleisten, wird empfohlen, die Batterien aller Geräteeinheiten einmal jährlich zu erneuern. Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie Altbatterien nur bei den hierfür vorgesehenen Sammelstellen. FUNTIONSTASTEN Temperaturstation: Die Temperaturstation verfügt über zwei einfach bedienbare Funktionstasten. MIN/ MAX-Taste IN/ OUT- Taste...
-
Seite 8: Lcd-Bildschirm Und Einstellungen
IN/ OUT-Taste • Zur Umschaltung zwischen der Raum- und Außentemperaturanzeige. MIN/ MAX-Taste • Zur Umschaltung zwischen der Anzeige der gespeicherten minimalen und maximalen Raum- und Außentemperaturdaten. • Drücken und Halten zur Rückstellung der gespeicherten minimalen und maximalen Raumtemperatur (bei Anzeige der Raumtemperatur). •... - Seite 9 Wird das Außentemperatursignal von der Temperaturstation korrekt empfangen, so wird dieses Symbol eingeschaltet (bei unzureichendem Empfang erfolgt keine Anzeige). Auf diese Weise erkennt der Anwender leicht, ob der letzte Signalempfang erfolgreich war (Symbol EIN) oder nicht (Symbol AUS). ANZEIGE DER RAUMTEMPERATUR UND DER GESPEICHERTEN MINIMALEN UND MAXIMALEN RAUMTEMPERATUR: Drücken Sie die IN/ OUT-Taste zur Anzeige der aktuellen Raumtemperatur.
- Seite 10 ANZEIGE DER AUSSENTEMPERATUR UND DER GESPEICHERTEN MINIMALEN UND MAXIMALEN AUSSENTEMPERATUR: Drücken Sie die IN/ OUT-Taste zur Anzeige der aktuellen Außentemperatur. Drücken Sie die MIN/ MAX-Taste zur Anzeige des gespeicherten minimalen Temperaturwerts. Drücken Sie erneut die MIN/ MAX-Taste zur Anzeige des maximalen Speicherwerts.
-
Seite 11: Batterietiefstandsanzeige
RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND MAXIMALEN DATEN AUF DEREN AKTUELLEN WERTE: Drücken und halten Sie während der Anzeige der Raumtemperatur die MIN/ MAX- Taste für etwa 2 Sekunden zur Rückstellung der gespeicherten minimalen und maximalen Raumtemperatur auf die aktuelle Raumtemperatur. Drücken und halten Sie während der Anzeige der Außentemperatur die MIN/ MAX- Taste für etwa 2 Sekunden zur Rückstellung der gespeicherten minimalen und maximalen Außentemperatur auf die aktuelle Außentemperatur. - Seite 12 der Wetterstation im normalen Betriebsmodus nur “- -. -”), so überprüfen Sie bitte folgende Punkte: Der Abstand von Wetterstation und Außensender zu Störquellen wie z.B. Computermonitoren oder Fernsehgeräten sollte mindestens 2 Meter betragen. Vermeiden Sie, den/die Außensender direkt an oder in die Nähe von metallischen Fensterrahmen zu platzieren.
-
Seite 13: Platzierung Der Temperaturstation
Einflüssen abhängig. Ist trotz Beachtung dieser Faktoren kein Empfang möglich, so müssen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben). PLATZIERUNG DER TEMPERATURSTATION: Die Temperaturstation ist so konstruiert, dass freies Aufstellen oder Wandmontage möglich ist. Wandmontage wie folgt: Wählen Sie einen geschützten Montageort. Vermeiden Sie direkten Regen oder Sonnenschein. -
Seite 14: Platzierung Des Außentemperatursenders

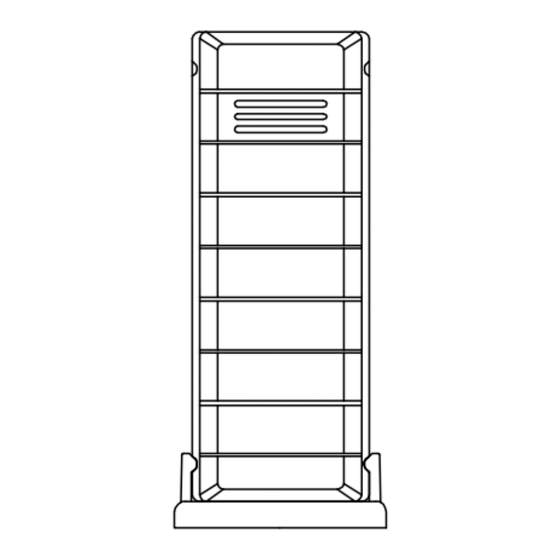

Freie Aufstellung Mithilfe ihres ausklappbaren Aufstellers kann die Wetterstation auf jeder beliebigen ebenen Fläche aufgestellt werden. PLATZIERUNG DES AUßENTEMPERATURSENDERS: Der Außensender ist mit einer Konsole ausgerüstet, die mithilfe zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Wird die Konsole an der Unterseite des Außensenders fixiert, so kann der Außensender auch auf jeder ebenen Fläche aufgestellt werden. -
Seite 15: Pflege Und Instandhaltung
Wandmontage wie folgt: Befestigen Sie die Konsole mithilfe von Schrauben und Dübeln an der gewünschten Stelle an einer Wand. Klinken Sie den Außensender in die Konsole. Hinweis: Bevor Sie die Konsole der Außensender fest montieren, platzieren Sie bitte alle Geräteteile an den gewünschten Aufstell- oder Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. - Seite 16 Batterien mit Hitze oder elektrisch leitendem, korrosivem oder explosivem Material in Berührung kommen. Die Batterien sollten aus dem Gerät entnommen werden, bevor es für längere Zeit gelagert wird. • Leistungsschwache Batterien sofort entnehmen, um ein Auslaufen und dadurch verursachte Folgeschäden zu verhindern. Zum Austausch nur Batterien des empfohlenen Typs verwenden.
-
Seite 17: Technische Daten
• Gerät keinen extremen und plötzlichen Temperaturschwankungen aussetzen, da dies zu schnellem Wechsel der Anzeigeangaben und damit zur Beeinträchtigung der Genauigkeit der Messwerte führt. TECHNISCHE DATEN: Temperaturmessbereich: Innenraum -9,9°C bis +59,9°C mit 0,1°C Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Außenbereich -39,9°C bis +59,9°C mit 0,1°C Auflösung (Anzeige “OF.L”... -
Seite 18: Haftungsausschluss
Temperatursender 32,4 x 14,1 x 86,5 mm HAFTUNGSAUSSCHLUSS: • Elektrischer und elektronischer Abfall enthält gefährliche Substanzen. Entsorgung von solchem Abfall in der freien Natur oder auf nicht autorisierten Deponien zerstört die Umwelt in hohem Maße. • Bitte kontaktieren Sie Ihre lokalen oder regionalen Verwaltungsstellen zum Erhalt der Adressen autorisierter Deponien oder Wertstoffhöfe mit selektiver Abfalltrennung. - Seite 19 • Dieses Produkt wurde nur für den Hausgebrauch und nur als Indikator für Temperatur und Luftfeuchtigkeit entwickelt. • Dieses Produkt darf nicht für medizinische Zwecke oder für die Information der Öffentlichkeit verwendet werden. • Die technischen Daten dieses Produkts können ohne vorherige Benachrichtigung geändert werden.
