Seite 3: Inhaltsverzeichnis
Seite Einheiten für Luftdruck umschalten ..............28 Luftdruck bei Meereshöhe/Lokal, Höhenlage ............28 Balkenanzeige für Luftdruck-Tendenz ..............29 Luftdruck-Messwerte der letzten 36 Stunden abrufen ......... 29 i) Mondphasen ......................29 j) DCF-Empfang ein-/ausschalten, nach DCF-Signal suchen ........ 30 k) Anzeige von Uhrzeit/Datum umschalten .............. 30 l) Zeitzone einstellen .................... -
Seite 4: Einführung
Bei technischen Fragen wenden Sie sich bitte an: Deutschland: Tel.-Nr.: 0180/5 31 21 11 Fax: 0180/5 31 21 10 E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der Rubrik "Kontakt". Mo. - Fr. 8.00 bis 18.00 Uhr Österreich: www.conrad.at www.business.conrad.at Schweiz: Tel.-Nr.: 0848/80 12 88 Fax-Nr.: 0848/80 12 89... -
Seite 5: Lieferumfang

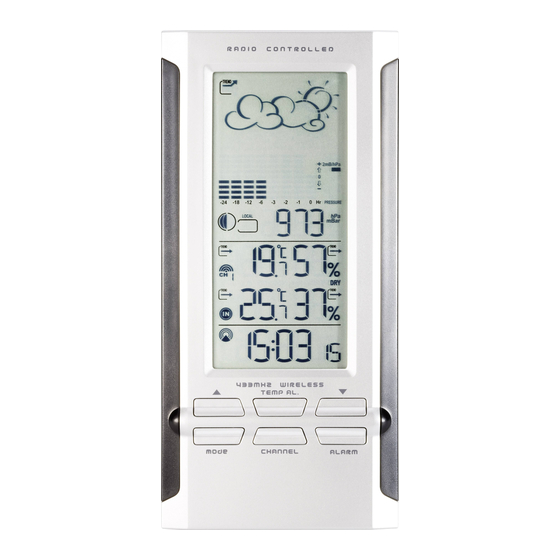

• Außensensor • Bedienungsanleitung 3. Bestimmungsgemäße Verwendung Die Funk-Wetterstation "TE689NL" stellt ein hochwertiges Universal-Wetter-Messsystem dar, das eine große Anzahl von Wetterdaten und Zusatzinformationen verarbeiten und sowohl aktuelle Werte als auch Vorhersagen anzeigen kann. Alle relevanten Daten werden gleichzeitig auf dem LC-Display dargestellt, bei Bedarf sind weitere Daten per Tastendruck abrufbar. -
Seite 6: Symbolerklärung
4. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. ... -
Seite 7: Merkmale Und Funktionen
5. Merkmale und Funktionen a) Wetterstation • Funkgesteuerte DCF-Uhrzeitanzeige, manuelle Uhrzeiteinstellung möglich • 12-/24-Stunden-Anzeigeformat • Zeitzone einstellbar (-13h/+15h, in 30-Minuten-Schritten) • Anzeige von Wochentag und Tagesdatum (Jahr nur im manuellen Einstellmodus) • Weckfunktion/Alarm • Anzeige der Mondphase der vergangenen/nächsten 39 Tage •... -
Seite 8: Sicherheitshinweise
6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver- ursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschä- den übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handha- bung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewähr- leistung/Garantie! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 9: Batterie- Und Akkuhinweise
Wir empfehlen Ihnen deshalb, vorzugsweise hochwertige Alkaline-Batterien zu verwenden, um einen langen und sicheren Betrieb zu ermöglichen. Für die Wetterstation sind zwei Batterien vom Typ AA/Mignon erforderlich (z.B. Conrad-Best.-Nr. 650117, 2x bestellen). Der Außensensor benötigt ebenfalls zwei Batterien vom Typ AA/Mignon (z.B. Conrad-Best.-Nr. 650117, 2x bestellen). - Seite 10 • Batterien/Akkus gehören nicht in Kinderhände. • Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- beachten). • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
-
Seite 11: Bedienelemente
8. Bedienelemente Die Abbildungen finden Sie auf der Ausklappseite am Anfang dieser Bedie- nungsanleitung. a) Wetterstation LC-Display Taste " " (auf der Vorderseite) für Erhöhung eines Werts, z.B. für Einstellung der Weckzeit usw. Taste " " (auf der Vorderseite) für Verringerung eines Werts, z.B. für Einstellung der Weckzeit usw. -
Seite 12: Display Der Wetterstation
Bitte beachten Sie: Die Tasten " " und " " auf Vorder- und Rückseite der Wetterstation haben unterschiedliche Funktionen. In der folgenden Bedienungsanleitung wird jeweils angegeben, ob die Tasten auf der Vorderseite oder auf der Rückseite der Wetterstation zu drücken sind. Die Tasten auf der Rückseite befinden sich geschützt innen im Batteriefach;... -
Seite 13: Außensensor
c) Außensensor Aufhängeöffnung für Wandmontage Schrauben für Batteriefachdeckel Batteriefachdeckel Versenkt angeordnete Reset-Taste Batteriefach für 2 Batterien vom Typ AA/Mignon... -
Seite 14: Allgemein
9. Inbetriebnahme a) Allgemein Bitte beachten Sie: Sie sollten zuerst in den Außensensor Batterien einlegen, erst danach in die Wetterstation. Wenn Sie in umgekehrter Reihenfolge vorgehen, kann es vorkommen, dass die Wetterstation den Außensensor nicht sofort erkennt. Sie müssen dann eine manuelle Suche nach den verfügbaren Außensensoren durchführen. - Seite 15 b) Inbetriebnahme des Außensensors • Öffnen Sie das Batteriefach auf der Rückseite des Außensensors, indem Sie vorher die zwei Schrauben (18) des Batteriefachdeckels (19) herausdrehen und anschließend den Batterie- fachdeckel abnehmen. • Der mitgelieferte Außensensor ist fest auf Kanal 1 eingestellt (nicht veränderbar). Als Zubehör sind weiterere Temperatur-/Luftfeuchtesensoren erhältlich, bei denen der Sende- kanal verändert werden kann.
- Seite 16 c) Inbetriebnahme der Wetterstation Bitte beachten Sie: Nach dem Einlegen der Batterien sind anschließend einige Einstellungen durchzuführen. Sie benötigen dazu den ungefähren Wert der Höhenlage Ihres Wohnorts, damit die Luftdruckanzeige korrekt umgerechnet und angezeigt wird. Die Höhenlage Ihres Wohnorts können Sie z.B. auf Ihrer Gemeinde- oder Stadtverwaltung erfahren, aber auch auf Landkarten oder im Internet.
- Seite 17 • Im Display erscheint "10m" bzw. "32 feet", je nachdem, welche Höheneinheit Sie vorher ausgewählt haben. Mit den Tasten " " (9) bzw. " " (10) auf der Rückseite der Wetterstation ist jetzt die aktuelle Höhenlage Ihres Wohnorts einzustellen. Längeres Betätigen der jeweiligen Taste aktiviert die Schnellverstellung.
-
Seite 18: Probleme Bei Der Erkennung Des Außensensors
d) Probleme bei der Erkennung des Außensensors Wenn der Außensensor nicht erkannt wurde, so kann dies unterschiedliche Ursachen haben. • Batterien des Außensensors falsch eingelegt oder leer Legen Sie die Batterien richtig ein (Polarität Plus/+ und Minus/- beachten, siehe Aufschrift auf den Batterien und im Batteriefach des Außensensors) bzw. - Seite 19 10. DCF-Empfang Die Wetterstation ist in der Lage, das sog. DCF-Signal zu empfangen und auszuwer- ten. Dabei handelt es sich um ein Signal, das von einem Sender in Mainflingen (nahe Frankfurt am Main) ausgesendet wird. Dessen Reich- weite beträgt bis zu 1500km, bei idealen Empfangsbedingungen sogar bis zu 2000km.
- Seite 20 Der Empfangsversuch in der Nacht hat den Vorteil, dass hier sehr wenige elektrische/elektronische Geräte eingeschaltet sind (Fernseher, Computer usw.) und auch atmosphärische Störungen geringer sind. Der Empfang ist damit sicherer und besser (höhere Reichweite zum DCF-Sender möglich). Falls nach 10-20 Minuten immer noch keine aktuelle Uhrzeit/Datum im Display angezeigt wird, so verändern Sie den Aufstellungsort der Wetterstation.
-
Seite 21: Aufstellen & Montage
11. Aufstellen & Montage Nachdem Sie wie in Kapitel 9 beschrieben die Bestandteile des Systems in Betrieb genommen haben, können Sie nun den Außensensor an einer dazu geeigneten Stelle platzieren bzw. montieren. Gleiches gilt natürlich für die Wetterstation. Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden! Bevor Sie eine Schraube oder einen Haken für die Wandmontage eindrehen bzw. -
Seite 22: Bedienung
12. Bedienung a) Anzeige der Temperatur und Luftfeuchte Im oberen Bereich wird die Außentemperatur und Außenluftfeuchte angezeigt. Bis zu drei Außensensoren können mit der Taste "CHANNEL" ausgewählt werden. Die jeweils aktive Kanalnummer wird links neben der Messwertanzeige im Display eingeblendet. In der Zeile darunter (gekennzeichnet mit dem Symbol "IN"... -
Seite 23: Tendenzanzeige Für Temperatur Und Luftfeuchte
b) Tendenzanzeige für Temperatur und Luftfeuchte Eine Tendenzanzeige links neben der Temperaturanzeige bzw. rechts neben der Luftfeuchte zeigt Ihnen die Richtung, in die sich die Messwerte verändern: Steigend Gleichbleibend Fallend c) Außensensoren automatisch umschalten Das Umschalten zwischen den verfügbaren Außensensoren (einer wird mitgeliefert, zwei weitere können als Zubehör bestellt werden) kann von der Wetterstation automatisch vorge- nommen werden (Weiterschaltung ca. -
Seite 24: Löschen Der Min-/Max-Werte
e) Löschen der MIN-/MAX-Werte • Aktivieren Sie zuerst mit der Taste "MEM" (6) die Anzeige der MIN- bzw. MAX-Werte (im Display wird "MIN" bzw. "MAX" eingeblendet). • Löschen Sie jetzt die gespeicherten MIN-/MAX-Werte, indem Sie die Taste "MEM" (6) für etwa 2 Sekunden gedrückt halten. - Seite 25 Sonnig Regen Leicht bewölkt Schneefall Bewölkt Wird in der Nacht "Sonnig" angezeigt, bedeutet dies eine sternenklare Nacht. Die Anzeige "Schneefall" erscheint anstatt der Anzeige "Regen", wenn die Außentemperatur (gemessen über den Außensensor an Kanal 1) kleiner als 0°C ist. Links neben den Wettersymbolen wird eine Tendenzanzeige eingeblendet, die Ihnen die Luftdruckentwicklung anzeigen soll: Steigend...
-
Seite 26: Anzeige Für Luftdruck Und Luftdruck-Tendenz
h) Anzeige für Luftdruck und Luftdruck-Tendenz Einheiten für Luftdruck umschalten Oben rechts unter der Uhrzeitanzeige können Sie den momentanen Luftdruck mit der jeweils eingestellten Einheit (inHg, hPa/mBar, mmHg) ablesen. Schalten Sie wie folgt zwischen den Einheiten um: • Halten Sie die Taste "UNIT" (13) auf der Rückseite so lange gedrückt, bis die Einheit (inHg, hPa/mBar, mmHg) blinkt. -
Seite 27: Balkenanzeige Für Luftdruck-Tendenz
Balkenanzeige für Luftdruck-Tendenz Die von links nach rechts laufende Balkenan- zeige stellt die Veränderung des Luftdrucks in den letzten 24 Stunden grafisch dar. Bei Erstinbetriebnahme bzw. nach einem Batteriewechsel sind keine Messdaten vorhanden, es werden alle Balken in gleicher Höhe dargestellt. Luftdruck-Messwerte der letzten 36 Stunden abrufen Durch mehrfaches Drücken der Taste "HISTORY"... -
Seite 28: Dcf-Empfang Ein-/Ausschalten, Nach Dcf-Signal Suchen
j) DCF-Empfang ein-/ausschalten, nach DCF-Signal suchen Wie bereits im Kapitel 10 beschrieben, kann der DCF-Empfang der Wetterstation ein- oder ausgeschaltet werden. Soll eine neue Suche nach dem DCF-Signal durchgeführt werden, so ist der DCF-Empfang zuerst auszuschalten und anschließend wieder einzuschalten. •... -
Seite 29: Zeitzone Einstellen
l) Zeitzone einstellen Für die unterschiedlichen Zeitzonen können Sie eine Zeitabweichung ("Offset") einstellen. Diese wird von der DCF-Zeit abgezogen bzw. hinzuaddiert. • Drücken Sie die Taste "MODE" (5) so oft kurz, bis im Display links neben der Uhrzeit die Einblendung "ZONE" erscheint. •... -
Seite 30: Anzeigeeinheit Für Die Temperatur Einstellen (°C/°F)
n) Anzeigeeinheit für die Temperatur einstellen (°C/°F) • Falls eine Zeitzone angezeigt wird (Einblendung "ZONE" über der Uhrzeit), so wechseln Sie zuerst durch mehrfachen kurzen Druck auf die Taste "MODE" (5) zur Anzeige der normalen Uhrzeit (z.B. 12:15:05). • Halten Sie nun die Taste "MODE" (5) so lange gedrückt (ca. 2 Sekunden), bis rechts unten im Display anstatt der laufenden Sekunden das Kurzzeichen der Sprache eingeblendet wird. -
Seite 31: Anzeigeformat Für Das Datum Umschalten
p) Anzeigeformat für das Datum umschalten Bei der Darstellung des Datums können Sie auswählen zwischen der Anzeige Tag/Monat und Monat/Tag. • Falls eine Zeitzone angezeigt wird (Einblendung "ZONE" über der Uhrzeit), so wechseln Sie zuerst durch mehrfachen kurzen Druck auf die Taste "MODE" (5) zur Anzeige der normalen Uhrzeit (z.B. - Seite 32 DE = Deutsch SP = Spanisch EN = Englisch = Italienisch SW = Schwedisch FR = Französisch DU = Niederländisch • Drücken Sie so oft kurz die Taste "MODE" (5), bis das Jahr blinkt (z.B. "2010 Yr"). • Stellen Sie mit den Tasten " " (3) und " " (2) auf der Vorderseite der Wetterstation das Jahr ein.
-
Seite 33: R) Weckfunktionen
r) Weckfunktionen Weckfunktion wählen Drücken Sie so oft kurz die Taste "ALARM" (7), bis die gewünschte Weckfunktion unten im Display erscheint: • Wochentag-Alarm (Anzeige " W") Die Weckfunktion wird nur an den Wochentagen ausgelöst. • Einzel-Alarm (Anzeige " S") Die Weckfunktion wird nur einmal ausgelöst, danach wird sie automatisch ausgeschaltet. •... -
Seite 34: Wecksignal Beenden
Wecksignal beenden Um das Wecksignal zu beenden, das bei der eingestellten Weckzeit ausgegeben wird, drücken Sie kurz die Taste "ALARM" (7). s) Temperatur-Alarm Sie können eine Ober- und eine Untergrenze für die Temperatur einstellen, ab der an der Wetterstation ein Tonsignal ausgegeben wird. ... -
Seite 35: Behebung Von Störungen
13. Behebung von Störungen Mit der Wetterstation haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können. Außensensor wird nicht erkannt •... -
Seite 36: Reichweite
14. Reichweite Die Reichweite der Übertragung der Funksignale zwischen Außensensor und Wetterstation beträgt unter optimalen Bedingungen bis zu 30m. Dies wird oft auch als "Freifeld-Reichweite" bezeichnet. Diese ideale Anordnung (z.B. Wetterstation und Außensensor auf einer glat- ten, ebenen Wiese ohne Bäume, Häuser usw.) ist jedoch in der Praxis nie anzutreffen. -
Seite 37: Wartung Und Reinigung
15. Wartung und Reinigung Das Produkt ist für Sie wartungsfrei, öffnen Sie es deshalb niemals (bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise beim Einlegen oder Wechseln der Batterien). Zur Reinigung der Außenseite der Wetterstation genügt ein trockenes, weiches und sauberes Tuch. -
Seite 38: Batteriewechsel
16. Batteriewechsel Ein Batteriewechsel ist erforderlich, wenn im Display der Wetterstation ein kleines Batterie- symbol erscheint: • Leere Batterien in der Wetterstation: Batteriesymbol zwischen Uhrzeitanzeige und DCF- Empfangssymbol • Leere Batterien im Außensensor: Batteriesymbol unterhalb des Funkempfangssymbols für den Außensensor Gehen Sie beim Batteriewechsel wie folgt vor: •... -
Seite 39: Handhabung
17. Handhabung Beachten Sie sämtliche Sicherheitshinweise dieser Bedienungsanlei- tung! a) Allgemein Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Es enthält verschluckbare Kleinteile, Glas (Display), sowie Batterien. Stellen Sie es so auf, dass es von Kindern nicht erreicht werden kann. Das Produkt darf nicht geöffnet oder zerlegt werden (bis auf den in dieser Bedienungsanlei- tung beschriebenen Batteriewechsel). -
Seite 40: Außensensor
c) Außensensor Der Außensensor ist geeignet zum Betrieb im geschützten Außenbereich (z.B. unter einem Dachvorsprung). Richten Sie keinen Gartenschlauch oder ein anderes Bewässerungssystem auf den Außen- sensor. Tauchen Sie den Außensensor niemals in oder unter Wasser! 18. Entsorgung a) Allgemein Elektronische und elektrische Produkte dürfen nicht in den Hausmüll. -
Seite 41: Technische Daten
19. Technische Daten a) Wetterstation Temperatur- und Luftfeuchte-Sensor: Temperaturbereich: ....-5,0°C bis +50,0°C (+23,0°F bis +122,0°F) Auflösung: ........0,1°C (0,2°F) Luftfeuchtebereich: ....25% bis 90% relative Luftfeuchte (bei 25°C) Auflösung: ........1% Luftdruck-Sensor: Luftdruckbereich: ....... 750 bis 1100 hPa/mBar bei 25°C (22,15 bis 32,49 inHg) Messrate: ........ -
Seite 42: Konformitätserklärung (Doc)
20. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.
