2. Die äußere Schutzhaube entsprechend dem Bild festschrauben
- Die äußere Schutzhaube (26) auf die innere Schutzhaube drücken.
- Mit vier kleinen Schrauben (19) und Unterlegscheiben (60) festschrauben.
3. Montage der Wippe zwischen rechtem (46) und linkem (2) Bein.
- Das Loch der Wippe in das jeweilige Bein einpassen und einen Bolzen M8 × 75 von der Außenseite auf
jeder Seite hindurchdrücken. Eine Unterlegscheibe unter dem Bolzenkopf, eine Unterlegscheibe zwischen
Wippe und Bein sowie eine Unterlegscheibe und Sicherungsmutter ganz innen.
- Daran denken, bei der Montage Unterlegscheiben zwischen Wippe (47) und rechtem/linkem Fuß anzubringen.
Schritt 6

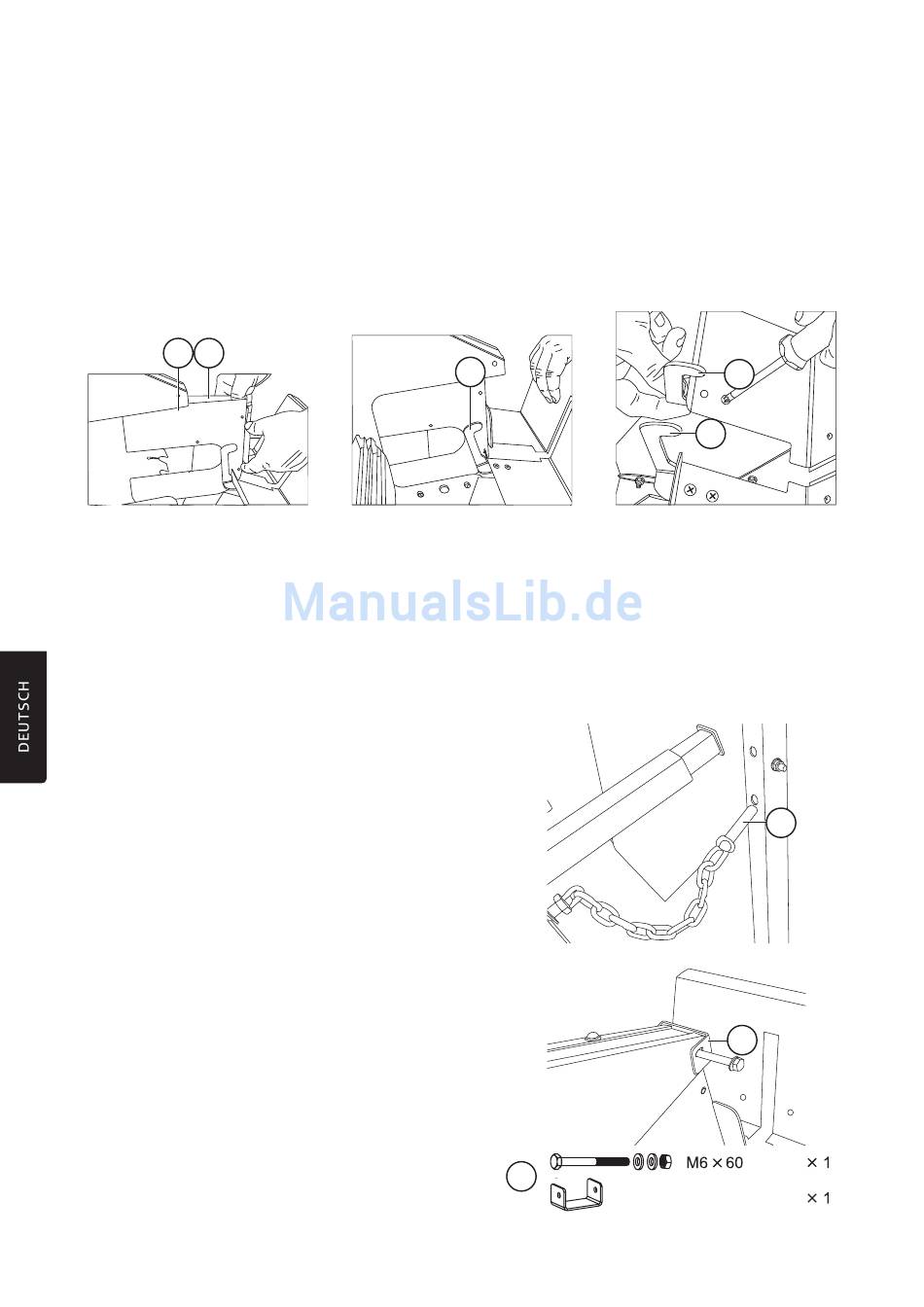

Die beweglichen Schutzvorrichtungen entsprechend der folgenden Bilder an der Innenseite der inneren und
äußeren Schutzhauben montieren.
30 28
1. Die beweglichen Schutzvorrichtungen (30 und 28) in die Nuten an der Innenseite der inneren und äußeren
Schutzhauben einführen.
2. Die Bügel (40 und 42) an der Wippe dann innerhalb der ausgeklappten Teile der beweglichen
Schutzvorrichtungen platzieren. Die Bügel entsprechend dem Bild wenden.
3. Die bewegliche Schutzvorrichtung mit einer Öffnung und einem beweglichen Blech in der inneren
Schutzhaube (auf der Motorseite) befestigen (siehe Bild).
Achtung: Kontrollieren, ob sich das Sägeblatt frei dreht, ohne die Schutzhaube zu berühren. Bei Bedarf
die Befestigungsschrauben (17) der inneren Schutzhaube lösen und justieren. Der Motor hat eine Bremse,
die bei ausgeschaltetem Motor am Sägeblatt anliegt, damit sich dieses nur schwer drehen kann.
Schritt 7
Der andere Bolzen (60) der Kette im Loch der
Wippe entsprechend dem Bild festschrauben.
Schritt 8
Die Verriegelung (20), die die beweglichen
Schutzvorrichtungen festhält entsprechend
dem Bild montieren. Den langen Bolzen mit
2 Unterlegscheiben und Sicherungsmuttern
verwenden. Nicht zu stark anziehen.
40
F
54
42
40
60
20
