2. Ulomman suojakuvun ruuvaaminen kiinni kuvan osoittamalla tavalla
- Paina ulompi suojakupu (26) kiinni sisempään suojakupuun.
- Ruuvaa se kiinni neljällä pienellä ruuvilla (19) ja aluslaatalla (60).
3. Syöttökourun asentaminen oikean (46) ja vasemman (2) jalan väliin.
- Sovita syöttökourun reiät jalkojen vastaaviin reikiin ja paina läpi M8 × 75-ruuvit ulkopuolelta. Aseta yksi
aluslaatta pultin kannan alle, yksi aluslaatta syöttökourun ja jalan väliin ja aluslaatta ja lukkomutteri
sisäpuolelle.
- Muista käyttää asennuksessa aluslaattoja syöttökourun (47) ja oikean/vasemman jalan välissä!
Kohta 6

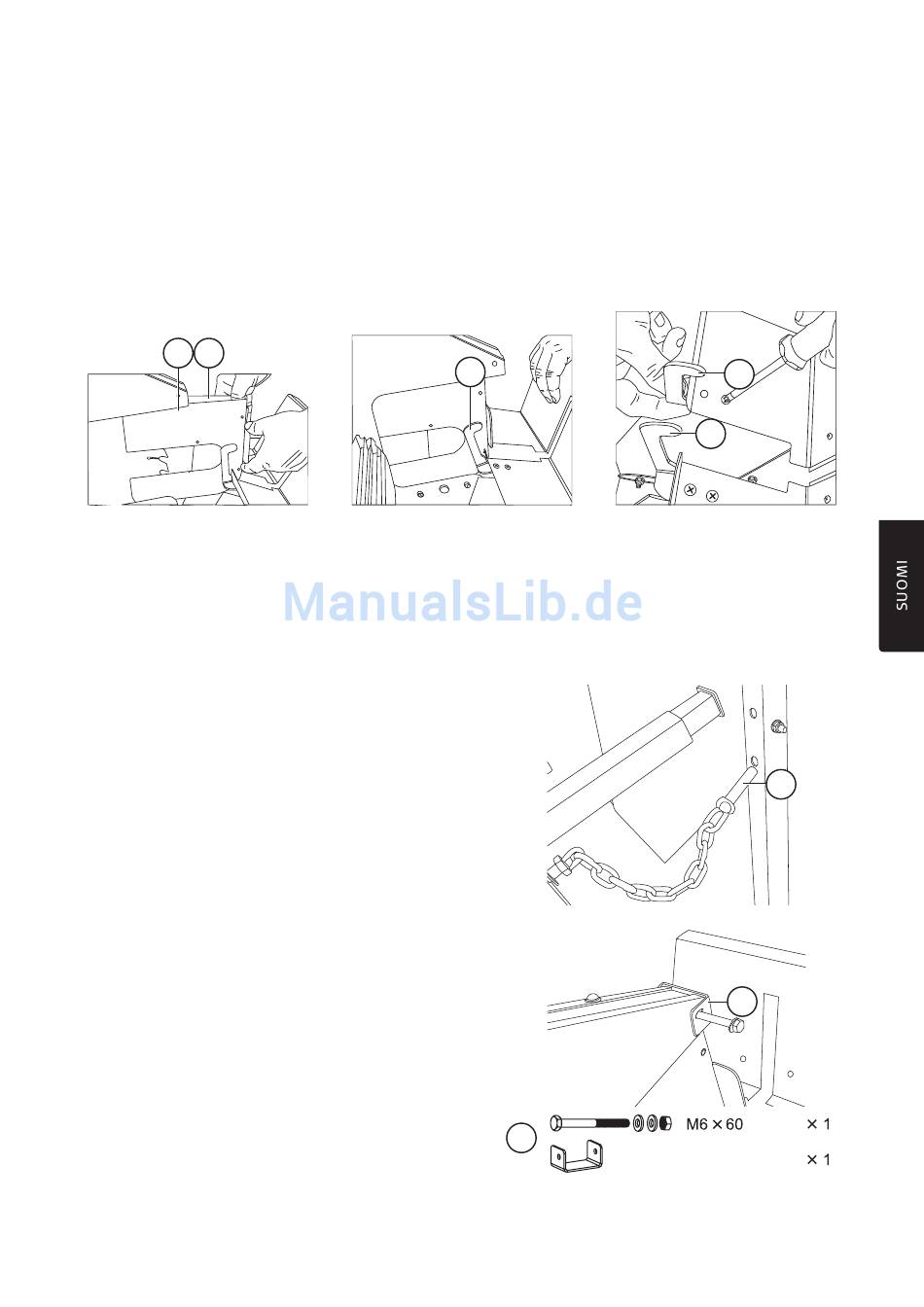

Liikkuvien suojien asentaminen sisemmän ja ulomman suojakuvun sisäpuolelle alla olevien kuvien mukaisesti.
30 28
1. Aseta molemmat liikkuvat suojat (30 ja 28) sisemmän ja ulomman suojakuvun sisäpuolella oleviin uriin.
2. Aseta syöttökourun sangat (40 ja 42) liikkuvien suojien taitettujen osien sisäpuolelle. Käännä sangat kuvan
osoittamalla tavalla.
3. Asenna sisempään suojakupuun (moottorin puolella) liikkuva suoja, jossa on aukko ja liikkuva pelti (katso kuva).
Huom.! Varmista, että terä pyörii osumatta suojukseen. Irrota sisemmän suojakuvun kiinnitysruuvit (17) ja säädä
tarvittaessa.
Moottorissa on jarru, jonka vuoksi sahanterä pyörii raskaasti, kun moottori on sammutettu.
Kohta 7
Ketjun toisen pultin (60) ruuvaaminen syöttökourun
reikään kuvan osoittamalla tavalla.
Kohta 8
Liikkuvia suojia paikoillaan pitävän lukitsimen
(20) asentaminen kuvan osoittamalla tavalla.
Käytä pitkää pulttia, kahta aluslaattaa ja
lukkomutteria. Älä kiristä liikaa.
40
F
43
42
40
60
20
