2. Skruva fast den yttre skyddskåpan.
- Tryck fast den yttre skyddskåpan (26) på den inre skyddskåpan.
- Skruva fast den med de fyra små skruvarna (19) och brickor (60).
3. Montera vaggan mellan höger (46) och vänster ben (2).
- Passa in vaggans hål mot hålen i respektive ben och tryck igenom en M8 × 75 från utsidan på varje sida.
En bricka under bultskallen, en bricka mellan vagga och ben och bricka och låsmutter längst in.
- Kom ihåg att placera brickor mellan vagga (47) och höger/vänster fot vid monteringen!
Steg 6

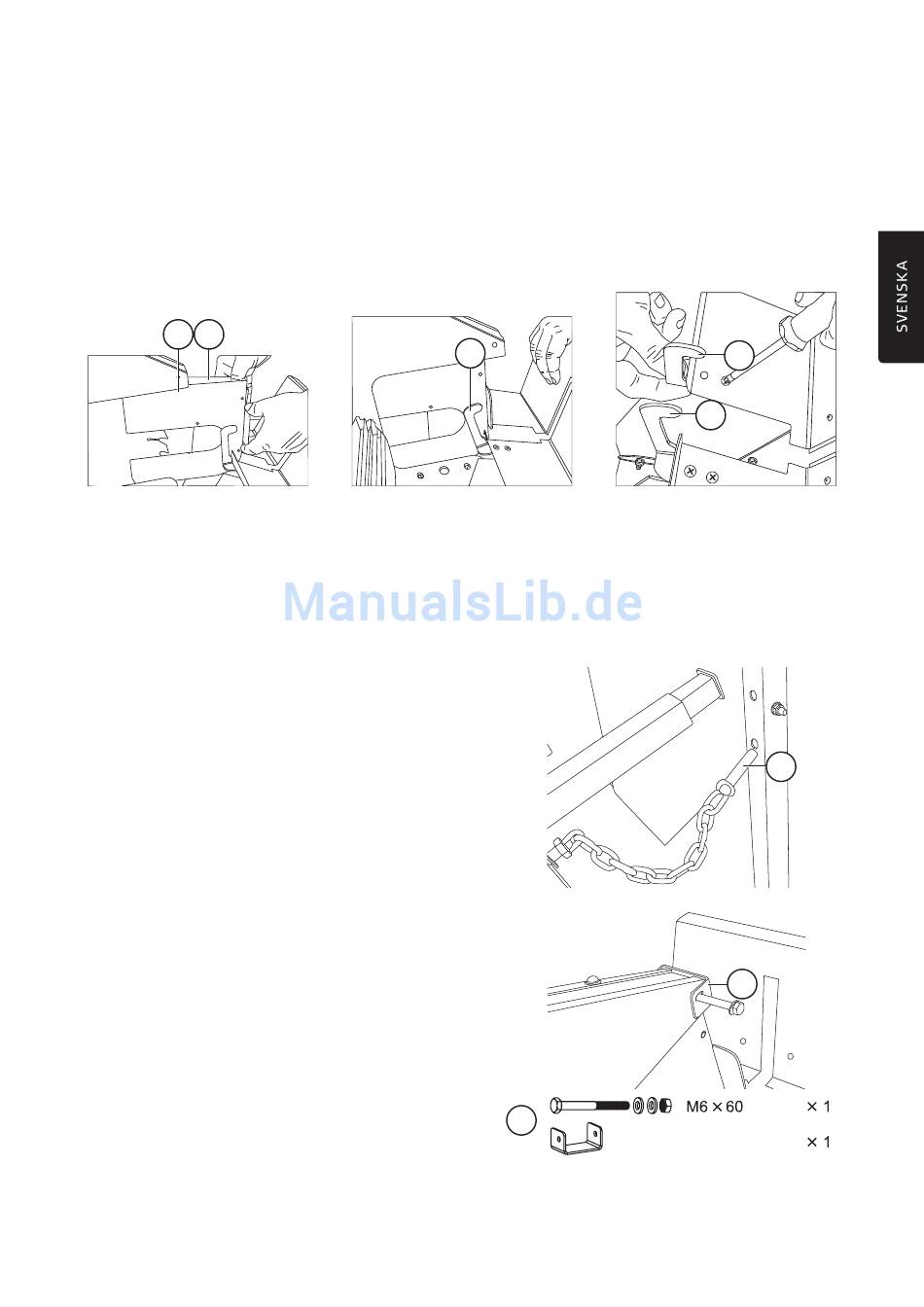

Montera de rörliga skydden på insidan av den inre och den yttre skyddskåpan
30 28
1. För in de båda rörliga skydden (30 och 28) i spåren på insidan av de inre och yttre skyddskåporna.
2. Byglarna (40 och 42) på vaggan ska sedan placeras innanför de utvikta delarna av de rörliga skydden.
Vänd byglarna som bilden visar.
3. I den inre skyddskåpan (på motorsidan) ska det rörliga skyddet som har en öppning med en rörlig plåt monteras.
Obs! Kontrollera att klingan går runt utan att ta i skyddet, lossa den inre skyddskåpans fästskruvar (17) och
justera vid behov!
Motorn har en broms som ligger åt så att det går tungt att dra runt sågklingan när motorn är avstängd.
Steg 7
Skruva fast kedjans andra bult (60) i hålet i vaggan.
Steg 8
Montera spärren (20) som håller kvar de rörliga
skydden. Använd den långa bulten med 2 brickor
och låsmutter. Dra inte åt för hårt.
40
F
21
42
40
60
20
