Cocraft LS405 Bedienungsanleitung Seite 52

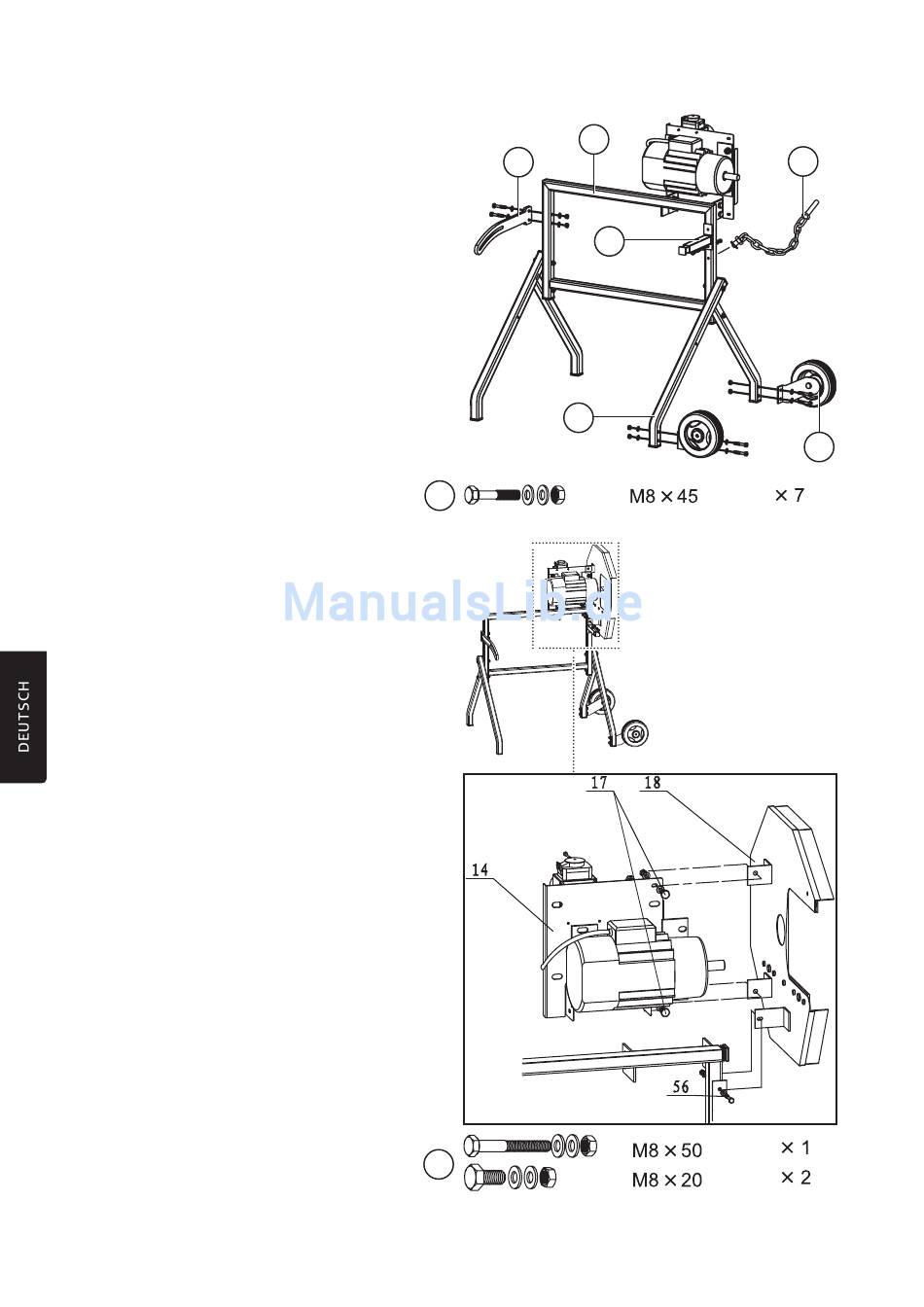

Schritt 2
1. Dir Rollen (mit Halterung) (45) am rechten Bein
(46) montieren, mithilfe von:
- 4 × Bolzen M8 x 45
- 8 × Unterlegscheibe M8
- 4 × Sicherungsmutter M8
2. Die Arretierung der Wippsäge (9) (auch als Griff
beim Umplatzieren benutzbar) auf dem Stativ
montieren, mithilfe von:
- 2 × Bolzen M8 x 45
- 4 × Unterlegscheibe M8
- 2 × Sicherungsmutter M8
3. Die Hochhaltefeder (32) am Stativ (10)
montieren. Den Bolzen mit der Unterlegscheibe
in das zweite Loch von oben stecken.
- 1 × Bolzen M8 x 45
- 2 × Unterlegscheibe M8
- 1 × Sicherungsmutter M8
4. Den Bolzen, der in der Kette (60) sitzt, im Loch
unter der Hochhaltefeder (32) befestigen.
Schritt 3
Die innere Schutzhaube (18) (der am nächsten zum
Motor gelegene Teil der Schutzhaube) montieren.
1. Die 2 kurzen Bolzen (17) mit Unterlegscheiben
durch die innere Schutzhaube stecken.
Die Bolzen durch die ovalen Löcher
in die Motorhalterung (14) schieben,
die Unterlegscheiben auf die Bolzen setzen und
die Sicherungsmuttern anziehen.
- 2 × Bolzen M8 x 20
- 2 × Unterlegscheibe M8
- 2 × Sicherungsmutter M8
2. Kontrollieren ob das Loch der inneren
Schutzhaube mittig auf der Motorachse sitzt,
bei Bedarf korrigieren.
3. Den langen Bolzen (56) mit Unterlegscheibe
durch die vordere Halterung auf die innere
Schutzhaube drücken und durch das obere
Halterungsloch der Hochhaltefeder (32) am
Stativ. Die Sicherungsmutter anziehen.
- 1 × Bolzen M8 x 50
- 2 × Unterlegscheibe M8
- 1 × Sicherungsmutter M8
10
9
32
46
B
C
52
60
45
