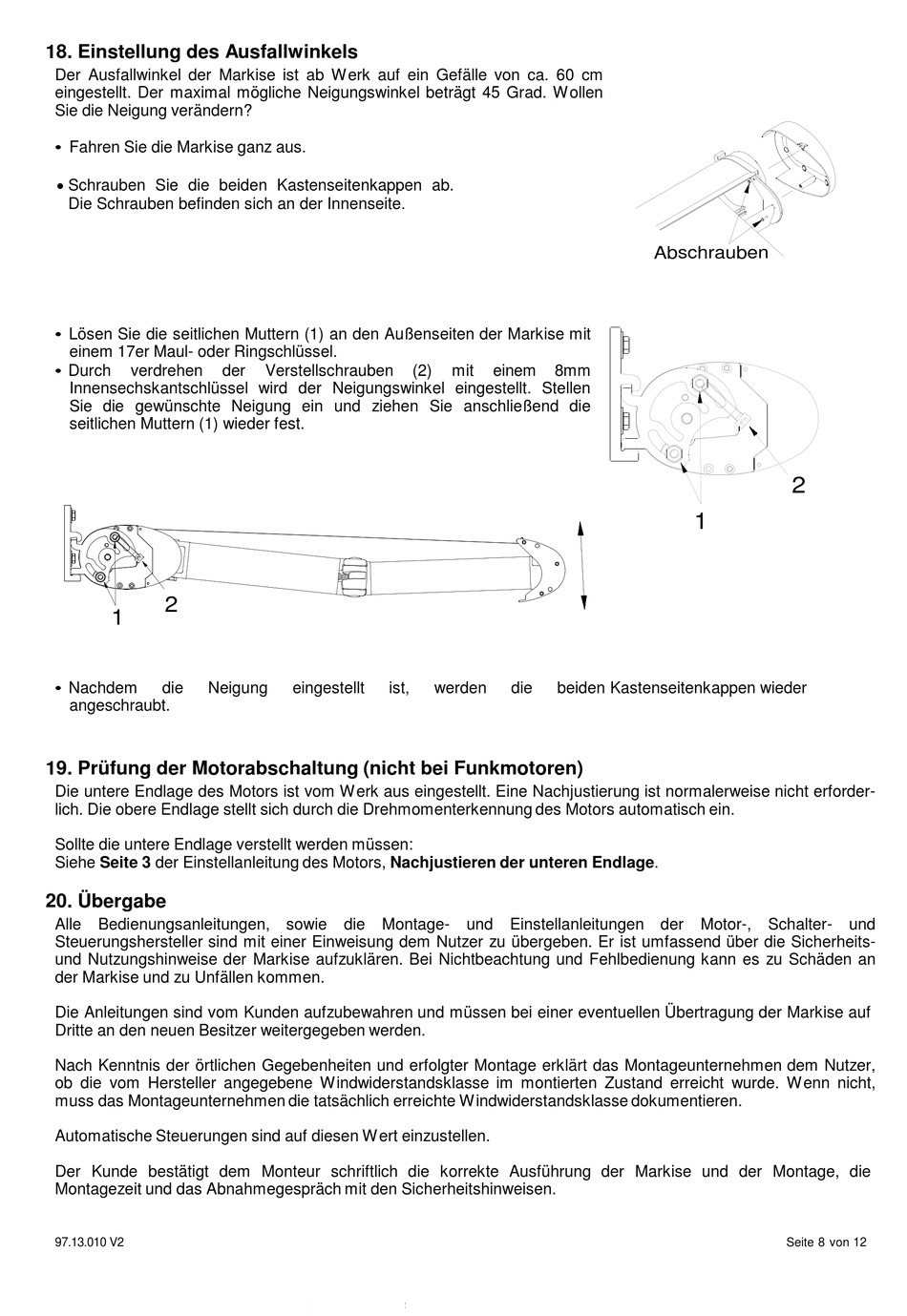

18. Einstellung des Ausfallwinkels

Der Ausfallwinkel der Markise ist ab W erk auf ein Gefälle von ca. 60 cm
eingestellt. Der maximal mögliche Neigungswinkel beträgt 45 Grad. W ollen
Sie die Neigung verändern?
• Fahren Sie die Markise ganz aus.
 Schrauben Sie die beiden Kastenseitenkappen ab.
Die Schrauben befinden sich an der Innenseite.
• Lösen Sie die seitlichen Muttern (1) an den Außenseiten der Markise mit
einem 17er Maul- oder Ringschlüssel.
• Durch
verdrehen
Innensechskantschlüssel wird der Neigungswinkel eingestellt. Stellen
Sie die gewünschte Neigung ein und ziehen Sie anschließend die
seitlichen Muttern (1) wieder fest.
2
1
• Nachdem
die Neigung
angeschraubt.
19. Prüfung der Motorabschaltung (nicht bei Funkmotoren)
Die untere Endlage des Motors ist vom W erk aus eingestellt. Eine Nachjustierung ist normalerweise nicht erforder-
lich. Die obere Endlage stellt sich durch die Drehmomenterkennung des Motors automatisch ein.
Sollte die untere Endlage verstellt werden müssen:
Siehe Seite 3 der Einstellanleitung des Motors, Nachjustieren der unteren Endlage.
20. Übergabe
Alle Bedienungsanleitungen, sowie
Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits-
und Nutzungshinweise der Markise aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden an
der Markise und zu Unfällen kommen.
Die Anleitungen sind vom Kunden aufzubewahren und müssen bei einer eventuellen Übertragung der Markise auf
Dritte an den neuen Besitzer weitergegeben werden.
Nach Kenntnis der örtlichen Gegebenheiten und erfolgter Montage erklärt das Montageunternehmen dem Nutzer,
ob die vom Hersteller angegebene W indwiderstandsklasse im montierten Zustand erreicht wurde. W enn nicht,
muss das Montageunternehmen die tatsächlich erreichte W indwiderstandsklasse dokumentieren.
Automatische Steuerungen sind auf diesen W ert einzustellen.
Der Kunde bestätigt dem Monteur schriftlich die korrekte Ausführung der Markise und der Montage, die
Montagezeit und das Abnahmegespräch mit den Sicherheitshinweisen.
97.13.010 V2
der Verstellschrauben
eingestellt
die Montage- und
(2) mit einem 8mm
ist, werden die
Einstellanleitungen der
Abschrauben
1
beiden Kastenseitenkappen wieder
Motor-, Schalter- und
2
Seite 8 von 12
