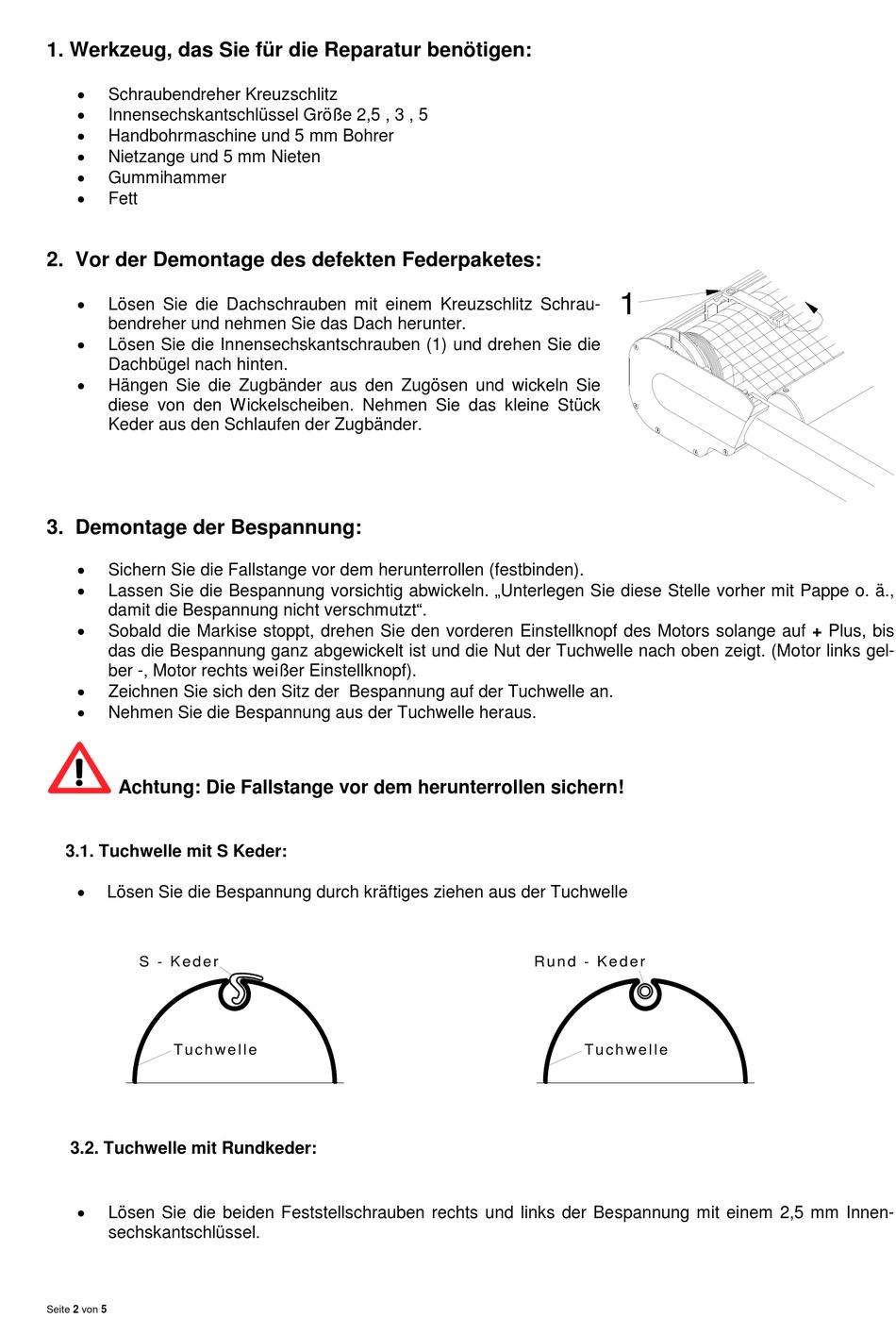

1. Werkzeug, das Sie für die Reparatur benötigen:

Schraubendreher Kreuzschlitz

Innensechskantschlüssel Größe 2,5 , 3 , 5

Handbohrmaschine und 5 mm Bohrer

Nietzange und 5 mm Nieten

Gummihammer

Fett

2. Vor der Demontage des defekten Federpaketes:


Lösen Sie die Dachschrauben mit einem Kreuzschlitz Schrau-
bendreher und nehmen Sie das Dach herunter.

Lösen Sie die Innensechskantschrauben (1) und drehen Sie die
Dachbügel nach hinten.

Hängen Sie die Zugbänder aus den Zugösen und wickeln Sie
diese von den Wickelscheiben. Nehmen Sie das kleine Stück
Keder aus den Schlaufen der Zugbänder.

3. Demontage der Bespannung:


Sichern Sie die Fallstange vor dem herunterrollen (festbinden).

Lassen Sie die Bespannung vorsichtig abwickeln. „Unterlegen Sie diese Stelle vorher mit Pappe o. ä.,
damit die Bespannung nicht verschmutzt".

Sobald die Markise stoppt, drehen Sie den vorderen Einstellknopf des Motors solange auf + Plus, bis
das die Bespannung ganz abgewickelt ist und die Nut der Tuchwelle nach oben zeigt. (Motor links gel-
ber -, Motor rechts weißer Einstellknopf).

Zeichnen Sie sich den Sitz der Bespannung auf der Tuchwelle an.

Nehmen Sie die Bespannung aus der Tuchwelle heraus.
Achtung: Die Fallstange vor dem herunterrollen sichern!
3.1. Tuchwelle mit S Keder:

Lösen Sie die Bespannung durch kräftiges ziehen aus der Tuchwelle
S - K e d e r
T u c h w e l l e

3.2. Tuchwelle mit Rundkeder:


Lösen Sie die beiden Feststellschrauben rechts und links der Bespannung mit einem 2,5 mm Innen-
sechskantschlüssel.
Seite 2 von 5
1
R u n d - K e d e r
T u c h w e l l e
