Einhängen Der Markise - Varisol K200 Montage- Und Elektroinstallationsanweisung

•

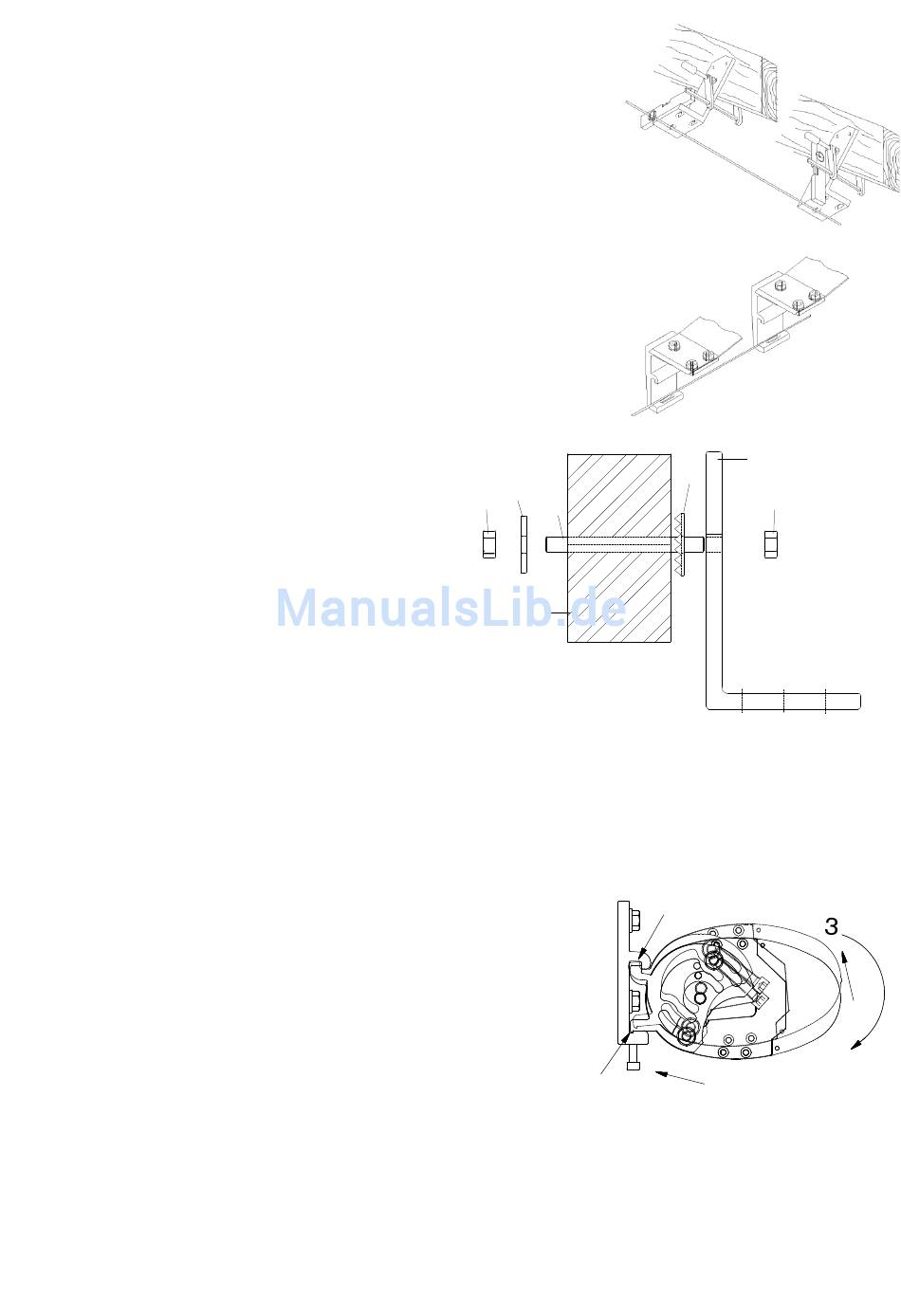

Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die
Dachsparrenhalter an die Sparren. Spannen Sie eine Richtschnur
zwischen den Haltern und richten Sie diese aus. Achten Sie darauf,
dass die Halter fluchten und auf gleicher Höhe liegen.
•
Durchbohren Sie die Dachsparren mit einem 12 mm dicken Bohrer
(auf keinem Fall größer), durch die Löcher der Dachsparrenhalter.
Montieren Sie die Halter mit den mitgelieferten Gewindestangen und
Muttern und den dazu gehörenden Scheibendübeln und Scheiben.
Entfernen Sie anschließend die Schraubzwingen.
Schlagen Sie den Scheibendübel (4) mit einem Hammer
über das Bohrloch in den Sparren (2).
Stecken Sie die Gewindestangen (3) durch die Boh-
rungen der Dachsparren (2) und Scheibendübel (4).
Schieben Sie den Dachsparrenhalter (1) und die Scheibe
(5) auf die Gewindestange (3). Drehen Sie dann die
Muttern (6) auf die Gewindestange (3).
Ziehen Sie die Muttern mit zwei 19er Schlüsseln fest.
•
Montieren Sie jetzt die Deckenkonsolen an die Dach-
sparrenhalter und richten Sie die Konsolen mit
Richtschnur und W asserwaage aus.
14. Einhängen der Markise
• Stellen Sie zwei gleich hohe Leitern standsicher unter die
Montagekonsolen.
• Legen Sie die Markise oben auf die Leitern. Vergewissern Sie
sich dabei, dass die Markise sicher liegt und nicht herunter fallen
kann.
• Heben Sie mit Ihrem Kollegen die Markise gleichmäßig an
und steigen Sie auf die Leitern. W inkeln Sie die Markise etwas
an (1) und hängen Sie die Markise mit der oberen Nut in die
Montagekonsolen ein (2). Lassen Sie die Markise dann vorsichtig
nach unten ab (3), so dass die untere Nut auf den
Montagekonsolen aufliegt (4).
• Drehen Sie die Schrauben (5) von unten durch die Montagekonsolen in das Gewinde der Markisenaufhängung.
Ziehen Sie diese mit einem 6mm Innensechskantschlüssel fest.
97.13.010 V2
5
6
3
2
4
1
4
6
6. Sechskantmutter
5. Scheibe für Holzkonstruktion
4. Scheibendübel C2
3. Gewindestange
2. Dachsparren
1. Dachsparrenhalter
2
5
Seite 6 von 12
