Abb. 3a
Abb. 3b
ENTWURF - 21 -

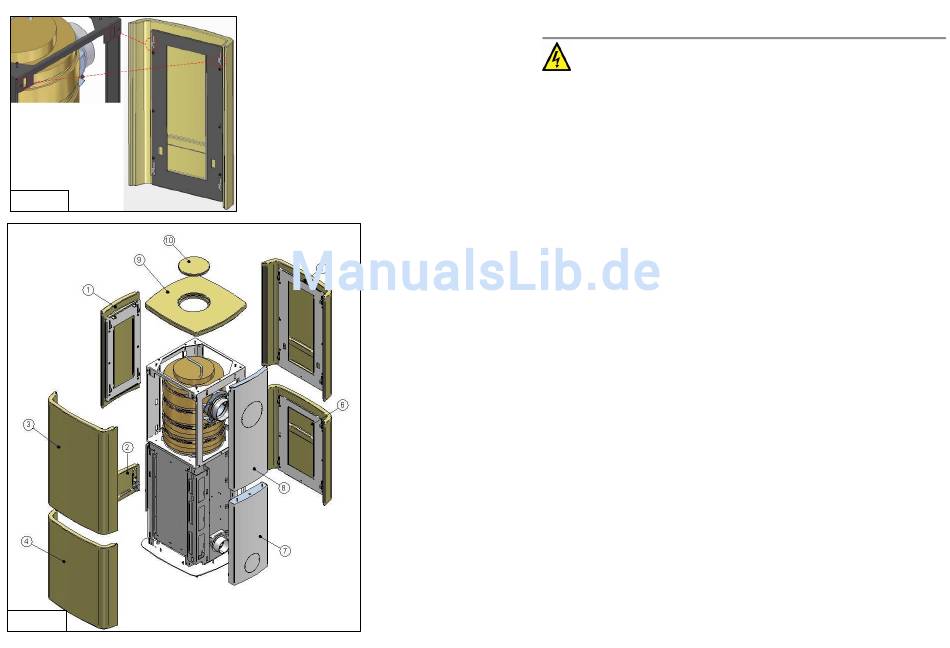

Die Verkleidungsteile sind
mit Nummern (von 1 bis 8)
der
Montagereihenfolge
beschriftet
und
müssen
vorsichtig
nach
einander
eingehängt
werden (siehe
Abb. 3a). Danach wird der
Deckel (9) aufgesetzt. Zum
Schluss wird gegebenenfalls
der
Blinddeckel
für
den
Abgasanschluss oben (10)
aufgesetzt
(dies
nur
bei
Abgasanschluss hinten).
(siehe Abb. 3b)
2.8.2 Montage der Stahlverkleidung
Achtung: Die Verkleidungsteile müssen vorsichtig bewegt werden,
da Lackierungen und / oder Glasuren bei Kontakt mit anderen Bauteilen
schnell beschädigt werden können. Es müssen Bauwollhandschuhe beim
Zusammenbau getragen werden, um Beschädigungen an der Lackierung
/ Glasur zu vermeiden.
Die Verkleidungsteile sind mit Nummern (von 1 bis 8) der Montagereihen-
folge beschriftet und müssen vorsichtig nach einander eingehängt werden
(siehe Abb. 4a). Danach wird der Deckel (9) und das Konvektionsluftgitter
(10) aufgesetzt. Zum Schluss wird der Deckel für den Abgasanschluss
oben (11) aufgesetzt (dies nur bei Abgasanschluss hinten).
(siehe Abb. 4b)
Für die leichtere Montage, werden zwei Montagehilfen (siehe Abb. 4a)
beigelegt, welche an den oberen Flächen eingedreht werden können.
Hierdurch kann man die Stahlverkleidung einfacher Händeln.
