Tritec TRI-STAND Montageanleitung Seite 9

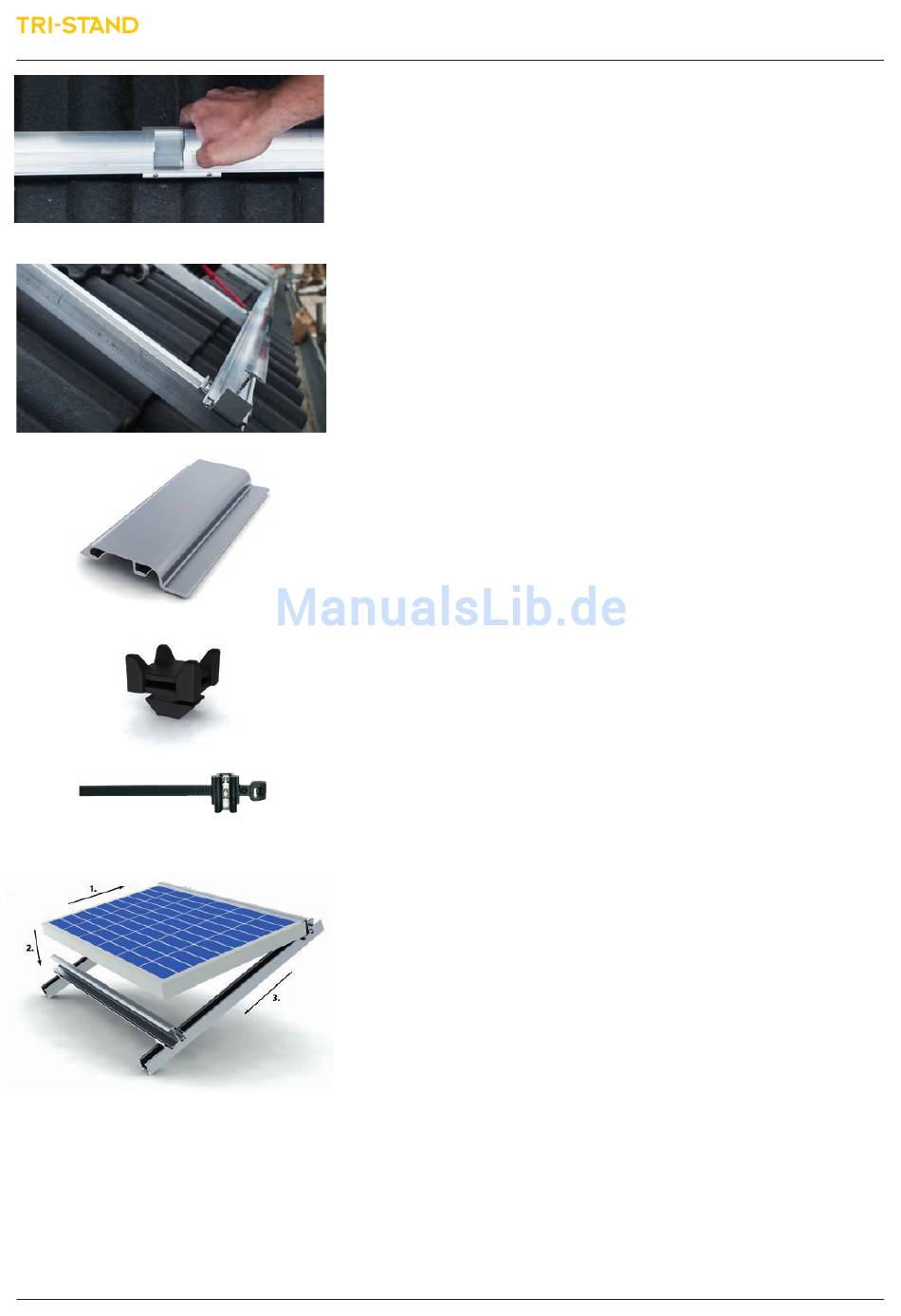

Einlegeschienenverbinder TS-C
Endwinkel TS-E
Mittelschiene TS-M
Kreuzkabelbinderblock UP-K
Edge Clip TS-EC
Einlegen
des Solarmoduls
Verbinden der TS-Profile
Zum Verbinden zweier TS-Profile wird der Einlegeschienenverbinder TS-C
benötigt. Dieser wird mit der Madenschraube nach unten gerichtet in ein
montiertes TS-Profil geschoben, bis dieser mit dem TS-Profil bündig ab-
schließt. Anschließend wird das nächste TS-Profil mit 3 mm Abstand zum vor-
herigen montiert. Der TS-C Verbinder wird in das neue TS-Profil bis zu seiner
Mittelmarkierung geschoben und dann einseitig mit einer Madenschraube
befestigt. Durch diese Verbindungsart können die TS-Profile sich relativ span-
nungsfrei bei Wärme ausdehnen bzw. bei Kälte zusammenziehen. Die Mo-
dullasten werden dennoch übertragen.
Randabschluss der TS-Profile
Der Randabschluss der TS-Profile erfolgt durch die TS Endwinkel TS-E. Diese
werden an beiden Enden des TS-Profils eingeschoben und mit den Maden-
schrauben fixiert. Durch den Randabschluss der Schienen können die Modu-
le auch bei starken Witterungsbedingungen nicht aus den Profilen rutschen.
Montage der Mittelschiene TS-M
Bei Hochkantmontage der Module ist zu beachten, dass einige Hersteller bei
einer Belastung des Moduls von 2400 N/m² bis 5400 N/m² (bzw. 0 N/m² bis
2400 N/m² bei bestimmten Modultypen) die Verwendung einer Mittelschiene
vorschreiben. Diese werden parallel zu den TS-Schienen in das System einge-
baut und dienen den verbauten Solarmodulen als Mittelauflage. Die Mon-
tage der Mittelschiene an den Universalprofilen erfolgt ebenfalls per
SafeClick. Hierzu werden die Mittelschienen in die montierten SafeClick ein-
geklickt. Analog zur Verlängerung der TS-Profile erfolgt auch hier das Ver-
längern mit den Einlegeschienenverbindern TS-C.
3. Verlegen der Kabel und Einlegen der Module
Prinzipiell werden alle Kabel parallel zu den montierten Schienen verlegt.
Das Befestigen an den Universalprofilen UP, UP-L oder UP-S erfolgt mittels
der Kreuzkabelbinderblöcke UP-K, welche in das Profil eingeschoben und
durch eine 90°-Drehung fixiert werden.
Die Befestigung der Kabel an den TS-Profilen erfolgt mit den TRI-STAND Edge
Clips TS-EC. Diese werden direkt an das TS-Profil geclipt und dann mit Hilfe
der Kabelbinder an den Schienen fixiert.
Die Module werden zum Anschließen der Kabel auf die unteren TS-Profile
gestellt. So können diese problemlos verschaltet werden.
Nachdem die Strangleitungen komplett verlegt sind, werden die Solarmo-
dule in drei Schritten in die Profile eingelegt.
Zuerst werden die Module in das obere TS-Profil eingeschoben und dann auf
dem unteren Profil abgelegt. Dann werden die Module in das untere Profil
geschoben. Sie sind nun durch die Schwerkraft positioniert und müssen nicht
durch Schrauben fixiert werden.
Schrägdach_9
