Dreiecksaufständerung
Verlegen der Renosol Trapezplatten
SafeClick. Hierzu werden die Mittelschienen in die montierten SafeClick ein-
geklickt. Analog zur Verlängerung der TS-Profile erfolgt auch hier das Ver-
längern mit den TS-C Verbindern.

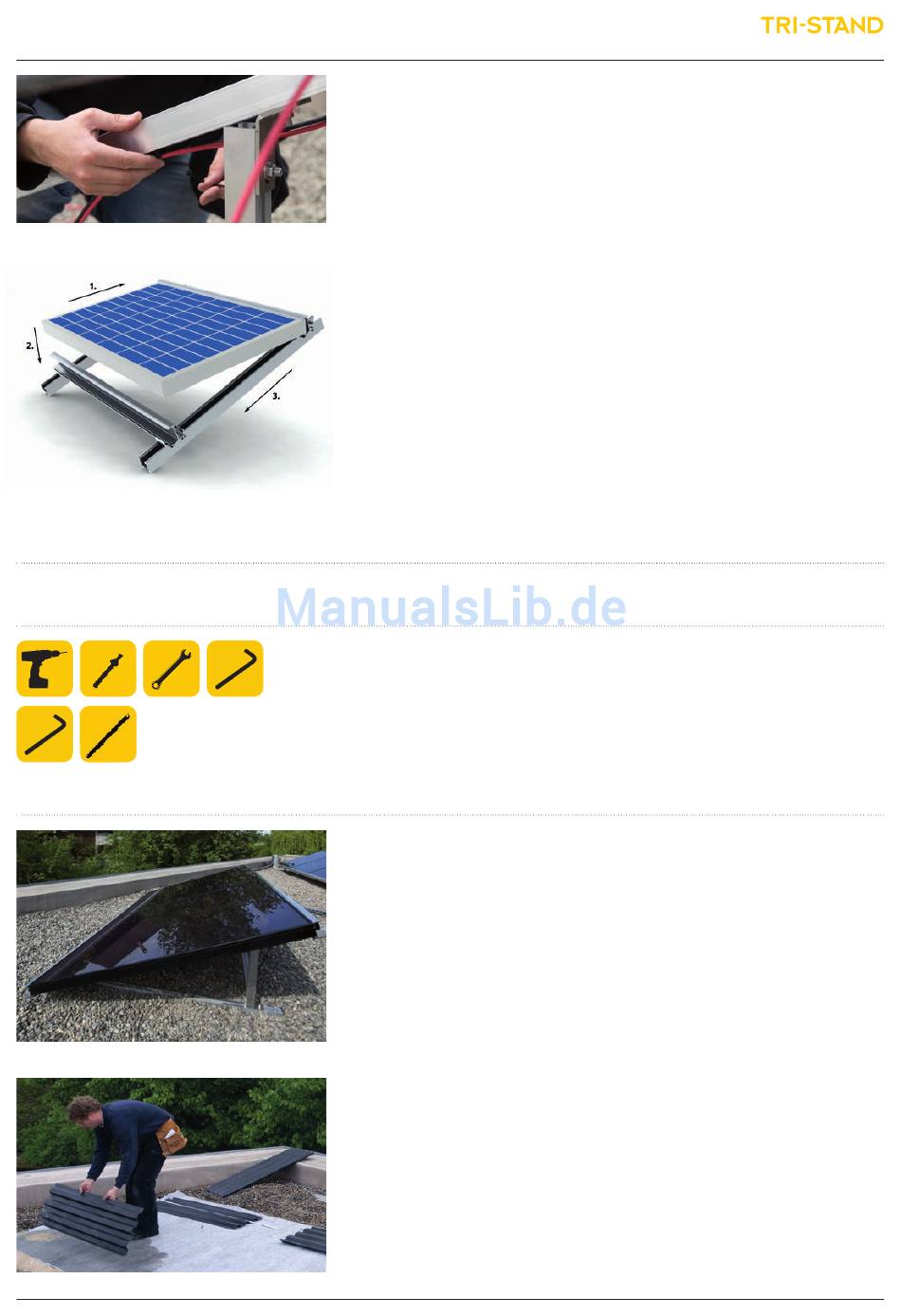

3. Verlegen der Kabel und Einlegen der Module
Prinzipiell werden alle Kabel parallel zu den montierten Schienen verlegt.
Das Befestigen an den Universalprofilen UP, UP-L oder UP-S erfolgt mittels
der Kreuzkabelbinderblöcke UP-K, welche in das Profil eingeschoben und
durch eine 90°-Drehung fixiert werden.
Die Befestigung der Kabel an den TS-Profilen erfolgt mit den TRI-STAND Edge
Clips TS-EC. Diese werden direkt an das TS-Profil geclipt und dann mit Hilfe
der Kabelbinder an den Schienen fixiert.
Die Module werden zum Anschließen der Kabel auf die unteren TS-Profile
gestellt. So können diese problemlos verschaltet werden.
Nachdem die Strangleitungen komplett verlegt sind, werden die Solarmo-
dule in drei Schritten in die Profile eingelegt.
Zuerst werden die Module in das obere TS-Profil eingeschoben und dann auf
dem unteren Profil abgelegt. Dann werden die Module in das untere Profil
geschoben. Sie sind nun durch die Schwerkraft positioniert und müssen nicht
durch Schrauben fixiert werden.
3.2 DREIECKSAUFSTÄNDERUNG

3.2.1 Werkzeug

Zur Installation wird folgendes Werkzeug benötigt:
3
• Akkuschrauber mit 7 mm Bohrer
• Nietwerkzeug
• Gabelschlüssel 15 mm
• Inbusschlüssel 3 mm und 5 mm Innensechskant
• TS-Biegewerkzeug (siehe Anhang)

3.2.2 Aufbau des Montagesystems

Die Flachdachmontage erfolgt in drei Schritten:
1. Montieren der Aufständerungsdreiecke auf dem horizontalen UP-S
Grundprofil
2. Befestigen der horizontalen TS-Einlegeprofile
3. Verlegen der Kabel und Einlegen der Module
1. Montieren der Aufständerungsdreiecke auf dem horizontalen
UP-S Grundprofil
Die Unterkonstruktion einer Flachdachanlage kann entweder auf die ein-
gekiesten Renosol Trapezplatten genietet oder mit Stockschrauben direkt
am Dach befestigt werden. Nachdem die Unterkonstruktion mit einer dieser
beiden Varianten fest auf dem Dach angebracht ist, verläuft die weitere Mon-
tage identisch.
Montage auf Renosol Trapezplatten
Beim Verlegen der Renosol Trapezplatten ist darauf zu achten, dass die Ober-
fläche, auf der die Platten verlegt werden, gereinigt ist und keine Uneben-
heiten aufweist. Bei Gefahr der Verletzung der Dachhaut durch die Renosol-
platten muss ein Vlies oder eine Schutzmatte unter den Platten angebracht
werden. Nun können die Universalprofile UP-S wie im Auslegungsplan ver-
zeichnet als Unterprofil auf die Trapezplatten genietet werden. Beim Bohren
