Tritec TRI-STAND Montageanleitung Seite 16

16_Flachdach

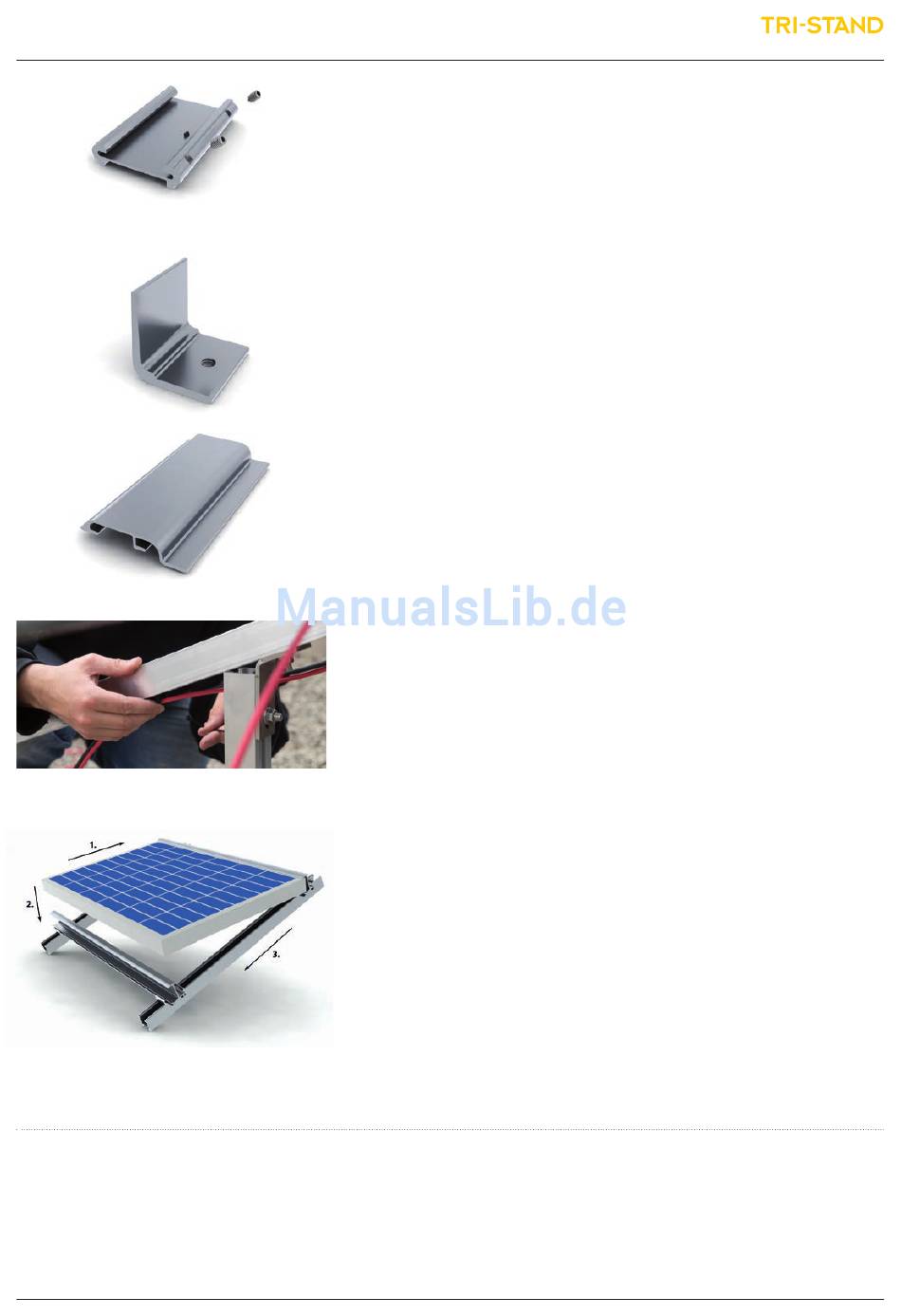

Einlegeschienenverbinder TS-C
Endwinkel TS-E
Mittelschiene TS-M
Verlegen der Kabel
Einlegen
des Solarmoduls
nahme wird ein späteres Wandern der Schienen infolge von Wärme und
Kälte eingegrenzt.
Verbinden der TS-Profile
Zum Verbinden werden die Einlegeschienenverbinder TS-C benötigt. Der TS-C
Verbinder wird mit den Madenschrauben nach unten gerichtet in ein mon-
tiertes TS-Profil geschoben, bis dieser mit dem TS-Profil bündig abschließt.
Anschließend wird das nächste TS-Profil mit 3 mm Abstand zum vorherigen
montiert. Der TS-C Verbinder wird in das neue TS-Profil bis zu seiner Mittel-
markierung geschoben und dann einseitig mit einer Madenschraube befes-
tigt. Durch diese Verbindungsart können die TS-Profile sich relativ span-
nungsfrei bei Wärme ausdehnen bzw. bei Kälte zusammenziehen. Gleich zeitig
werden die Modullasten übertragen.
Randabschluss der TS-Profile
Der Randabschluss der TS-Profile wird durch die TS Endwinkel TS-E realisiert.
Diese werden an beiden Enden des TS-Profils eingeschoben und mit den
Madenschrauben fixiert. Durch den Randabschluss der Schienen können die
Module auch bei starken Witterungsbedingungen nicht aus den Profilen
rutschen.
Montage der Mittelschiene TS-M
Bei Hochkantmontage der Module ist zu beachten, dass einige
Hersteller bei einer Belastung des Moduls von 2400 N/m² bis 5400 N/m² (bzw.
0 N/m² bis 2400 N/m² bei bestimmten Modultypen) die Verwendung einer
Mittelschiene vorschreiben. Diese werden parallel zu den TS-Schienen in das
System eingebaut und dienen den verbauten Solarmodulen als Mittelauf-
lage. Die Montage der Mittelschiene an den Universalprofilen erfolgt eben-
falls per SafeClick. Hierzu werden die Mittelschienen in die montierten
SafeClick eingeklickt. Analog zur Verlängerung der TS-Profile erfolgt auch
hier das Verlängern mit den Einlegeschienenverbindern TS-C.
3. Verlegen der Kabel und Einlegen der Module in das System
Prinzipiell werden alle Kabel parallel zu den montierten Schienen verlegt.
Das Befestigen an den Universalprofilen UP, UP-L bzw. UP-S erfolgt mittels
der Kreuzkabelbinderblöcke UP-K, welche in das Profil eingeschoben und
durch eine 90°-Drehung fixiert werden.
Die Befestigung der Kabel an den TS-Profilen erfolgt mit den TRI-STAND Edge
Clips TS-EC. Diese werden direkt an das TS-Profil geclipt und dann mit Hilfe
der Kabelbinder an den Schienen fixiert.
Die Module werden zum Anschließen der Kabel auf die unteren TS-Profile
gestellt. So können diese problemlos verschaltet werden.
Nachdem die Strangleitungen komplett verlegt sind, werden die Solarmo-
dule in drei Schritten ind die Profile eingelegt.
Zuerst werden die Module in das obere TS-Profil eingeschoben und dann auf
dem unteren Profil abgelegt. Dann werden die Module in das untere Profil
geschoben. Sie sind nun durch die Schwerkraft positioniert und müssen nicht
durch Schrauben fixiert werden.
