Tritec TRI-STAND Montageanleitung Seite 8

8_Schrägdach

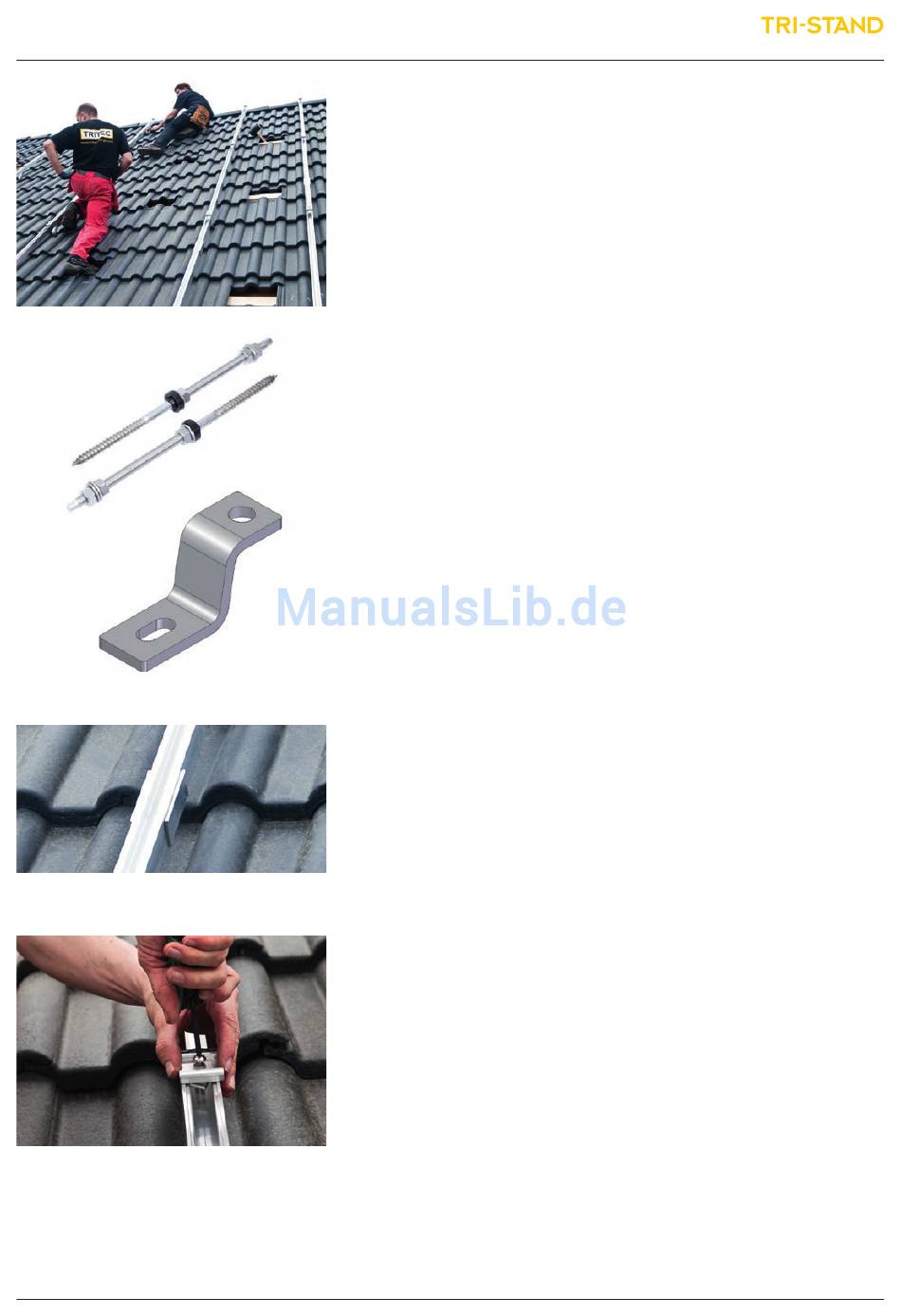

Montage der Universalprofile
Stockschrauben
Z-Adapter UP-Z
Universalschienenverbinder UP-C
Montage des SafeClick SC
Zum Befestigen der Universalprofile wird der Kopf der Flachrundschraube in
das Profil eingeführt und an die Stelle des Dachhakens geschoben. Nun kön-
nen die Universalprofile mit den Sperrzahnmuttern am Dachhaken befestigt
werden. Alternativ zur Flachrundschraube kann die Hammerkopfschraube
M10 verwendet werden.
Montage mit Stockschrauben
Nach Prüfung der Unterkonstruktion des Daches auf ihre punktuelle Trag-
fähigkeit werden die Stockschrauben an den in der Auslegung vorgesehenen
Stellen montiert. Die Schrauben müssen in einer Linie in vertikaler Richtung
angebracht werden, wobei darauf zu achten ist, dass die Stockschrauben
senkrecht in das Dachgebälk eingeschraubt werden. Die Auflageflächen der
Langlöcher an den Z-Adaptern müssen auf der gesamten Dachfläche auf ein
Höhenniveau eingestellt werden. Dies kann über den Gewindeteil der Stock-
schrauben erfolgen.
Anschließend werden die Universalprofile UP, UP-L oder UP-S für die Mon-
tage auf den Stockschrauben vorbereitet. Welches der drei Profile verwendet
wird, ist bereits im Auslegungsplan festgelegt. Die Universalprofile UP und
UP-L werden bei Konstruktionen mit normalen statischen Belastungen ein-
gesetzt; das Universalprofil UP-S kommt bei besonders starken Belastungen
zum Einsatz.
Die Köpfe der Flachrundschrauben werden in die Universalprofile eingeführt
und an die Stellen der Z-Adapter geschoben. Anschließend wird das Profil mit
den Flachrundschrauben in die Langlöcher der Z-Adapter geführt und mit
den Sperrzahnmuttern befestigt. Alternativ zur Flachrundschraube kann die
Hammerkopfschraube M10 verwendet werden.
Achtung: Die Z-Adapter müssen nach oben in Richtung Dachfirst zeigen.
Verbinden der Universalprofile UP, UP-L oder UP-S
Zum Verbinden wird der Universalschienenverbinder UP-C benötigt. Dieser
wird mit zwei Flachrundschrauben und Sperrzahnmuttern so bestückt, dass
die Köpfe der Flachrundschrauben in je eines der Profile eingeführt werden
können. Nach Anziehen der Muttern sind die Profile fest miteinander verbun-
den. Bei Anlagen tiefer als 12 m darf der UP-C Verbinder nur einseitig festge-
zogen werden. Es ist zudem auf einen Luftabstand von 5 mm zwischen den
Universalprofilen zu achten, um bei Temperaturschwankungen die Span-
nungen in den Profilen gering zu halten.
2. Befestigen der horizontalen TS-Einlegeprofile
Zur Befestigung der TS-Profile an den vertikalen UP, UP-L oder UP-S Profilen
werden die TRI-STAND SafeClick SC an den Universalprofilen mit Hilfe einer
Abstandslehre montiert. Die Länge der Abstandslehre entspricht der Modul-
einlegelänge minus 5.75 cm oder kann der TRI-DESIGN Auslegung entnom-
men werden. Sobald alle SafeClick angebracht sind (auch für mögliche
Mittelschienen), können die TS-Profile von oben eingeklickt werden. Durch
das Einrasten des TS-Profils im SafeClick sind beide Schienen fest miteinander
verbunden. Die TS-Profile müssen nun jeweils pro Profil links und rechts eines
in der Schienenmitte liegenden SafeClicks mit dem TS-Biegewerkzeug abge-
kantet werden. Durch diese Maßnahme wird ein späteres Wandern der Schie-
nen infolge von Wärme und Kälte eingegrenzt.
