Tritec TRI-STAND Montageanleitung Seite 18

18_Fassade

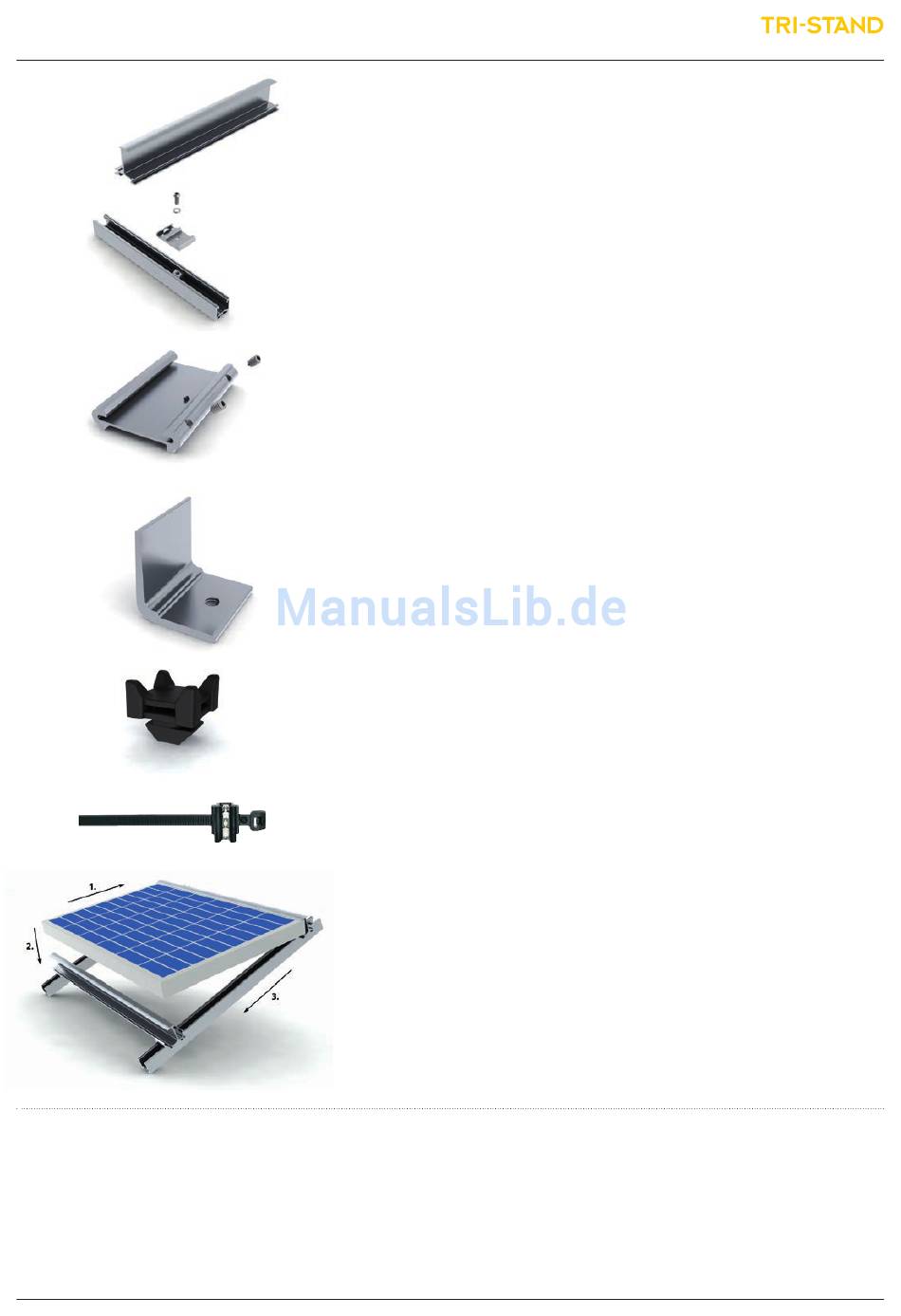

Montage des SafeClick SC
Einlegeschienenverbinder TS-C
Endwinkel TS-E
Kreuzkabelbinderblock UP-K
Edge Clip TS-EC
Einlegen
des Solarmoduls
SafeClicks abgekantet werden. Durch diese Maßnahme wird das Wandern
der Profile infolge von Temperaturänderungen eingegrenzt.
Verbinden der TS-Profile
Zum Verbinden werden die Einlegeschienenverbinder TS-C benötigt. Der
TS-C Verbinder wird mit den Madenschrauben nach unten gerichtet in ein
montiertes TS-Profil geschoben, bis dieser mit dem TS-Profil bündig ab-
schließt. Anschließend wird das nächste TS-Profil mit 3 mm Abstand zum vor-
herigen montiert. Der TS-C Verbinder wird in das neue TS-Profil bis zu seiner
Mittelmarkierung geschoben und dann einseitig mit einer Madenschraube
befestigt. Durch diese Verbindungsart können die TS-Profile sich relativ
spannungsfrei bei Wärme ausdehnen bzw. bei Kälte zusammenziehen. Die
Modullasten werden dennoch übertragen.
Abschließen der TS-Profile
Zum Abschließen der TS-Profile werden die TS Endwinkel TS-E verbaut. Diese
werden an beiden Enden des TS-Profils eingeschoben und mit den Maden-
schrauben fixiert. Durch das Abschließen der Schienen können die Module
auch bei starken Witterungsbedingungen nicht aus den Profilen rutschen.
3. Verlegen der Kabel und Einlegen der Module
Prinzipiell werden alle Kabel parallel zu den montierten Schienen verlegt.
Das Befestigen an den Universalprofilen UP, UP-L oder UP-S erfolgt mittels
der Kreuzkabelbinderblöcke UP-K, welche in das Profil eingeschoben und
durch eine 90°-Drehung fixiert werden.
Die Befestigung der Kabel an den TS-Profilen erfolgt mit den TRI-STAND
Edge Clips TS-EC. Diese werden direkt an das TS-Profil geclipt und dann mit
Hilfe der Kabelbinder an den Schienen fixiert.
Die Module werden zum Anschließen der Kabel auf die unteren TS-Profile
gestellt. So können diese problemlos verschaltet werden.
Nachdem die Strangleitungen komplett verlegt sind, werden die Solarmo-
dule in drei Schritten ind die Profile eingelegt.
Zuerst werden die Module in das obere TS-Profil eingeschoben und dann auf
dem unteren Profil abgelegt. Dann werden die Module in das untere Profil
geschoben. Sie sind nun durch die Schwerkraft positioniert und müssen nicht
durch Schrauben fixiert werden.
