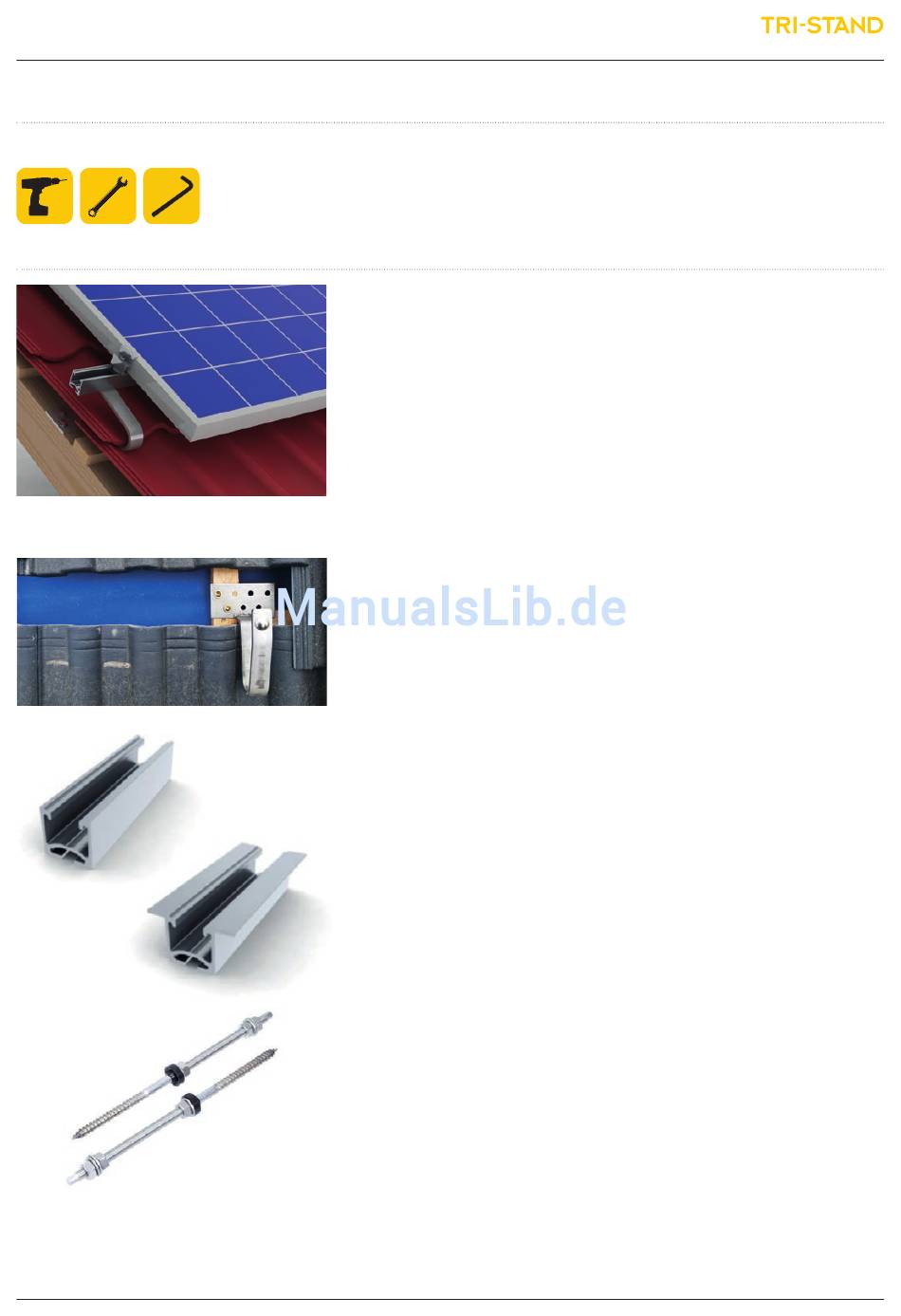

10_Schrägdach
+ 15
Klemmsystem
Dachhaken
Universalprofil
UP und UP-S
Stockschrauben

2.2 EINLAGIGES KLEMMSYSTEM

2.2.1 Werkzeug

Zur Installation wird folgendes Werkzeug benötigt:
• Akkuschrauber mit Torx 40
6
• Gabelschlüssel 15 mm
• Inbusschlüssel 6 mm Innensechskant

2.2.2 Aufbau des Montagesystems

Die Montage erfolgt in zwei Schritten:
1. Montieren der horizontal verlaufenden Universalprofile UP, UP-L oder UP-S
2. Verlegen der Kabel und Klemmen der Module
1. Montieren der horizontal verlaufenden Universalprofile UP, UP-L oder UP-S
Generell gibt es zwei Möglichkeiten die Photovoltaikanlage auf dem Dach zu
befestigen. Auf Ziegeldächern wird die Anlage mit Dachhaken befestigt. Bei
Trapezdächern und Wellfaserzementplatten werden Stockschrauben verwen-
det. Im Folgenden wird zuerst die Montage mit Dachhaken, dann die Mon-
tage mit Stockschrauben beschrieben. Nach dem Anbringen der Universal-
profile verläuft der weitere Aufbau identisch.
Montage mit Dachhaken
Nach Prüfung der Unterkonstruktion des Daches auf ihre punktuelle Trag-
fähigkeit werden die Dachhaken an den im Auslegungsplan vorgesehenen
Stellen montiert. Die Haken müssen in einer Linie in horizontaler Richtung
angebracht werden, wobei darauf zu achten ist, dass jeder Dachhaken mit
mindestens zwei Holzschrauben – eine an der oberen, eine an der unteren
Reihe – fixiert wird.
Anschließend werden die Universalprofile UP, UP-L oder UP-S in horizontaler
Richtung auf den Dachhaken montiert. Welches der Profile verwendet wird, ist
bereits im Auslegungsplan festgelegt, da die verschiedenen Profile unter-
schiedlichen statischen Anforderungen entsprechen. Die Universalprofile UP
und UP-L werden bei Konstruktionen mit normalen statischen Belastungen ein-
gesetzt, das Universalprofil UP-S kommt bei besonders starken Belastungen
zum Einsatz.
Zum Befestigen der Universalprofile wird der Kopf der Flachrundschraube
in das Profil eingeführt und an die Stelle des Dachhakens geschoben. Nun
können die Universalprofile mit den Sperrzahnmuttern am Dachhaken be-
festigt werden. Alternativ kann für die Befestigung der Universalprofile die
Hammerkopfschraube M10 A2 verwendet werden.
Montage mit Stockschrauben
Nach Prüfung der Unterkonstruktion des Daches auf ihre punktuelle Trag-
fähigkeit werden die Stockschrauben an den im Auslegungsplan vorgese-
henen Stellen montiert. Die Schrauben müssen in einer Linie in horizontaler
Richtung angebracht werden, wobei darauf zu achten ist, dass die Stock-
schrauben senkrecht in das Dachgebälk eingeschraubt werden. Die Auflage-
flächen der Langlöcher an den Z-Adaptern müssen auf der gesamten Dach-
fläche auf ein Höhenniveau eingestellt werden. Dies kann über den
Gewindeteil der Stockschrauben erfolgen.
