Fassadenmontage
Horizontalstütze
FlexFix 20° – 70°

4 FASSADE

Bei PV-Anlagen an Fassaden kommt das Einlegesystem zum Einsatz. Wie bei
der Flachdachmontage wird der flexible Winkel FlexFix verwendet. Durch eine
Wahl des Aufständerungswinkels zwischen 20° und 70° werden die unter-
schiedlichen Voraussetzungen der Fassademontage berücksichtigt.

4.1 Werkzeug

Zur Installation wird folgendes Werkzeug benötigt:
• Gabelschlüssel 15 mm
• Inbusschlüssel 3 mm Innensechskant
• Inbusschlüssel 5 mm Innensechskant
• TS-Biegewerkzeug (siehe Anhang)

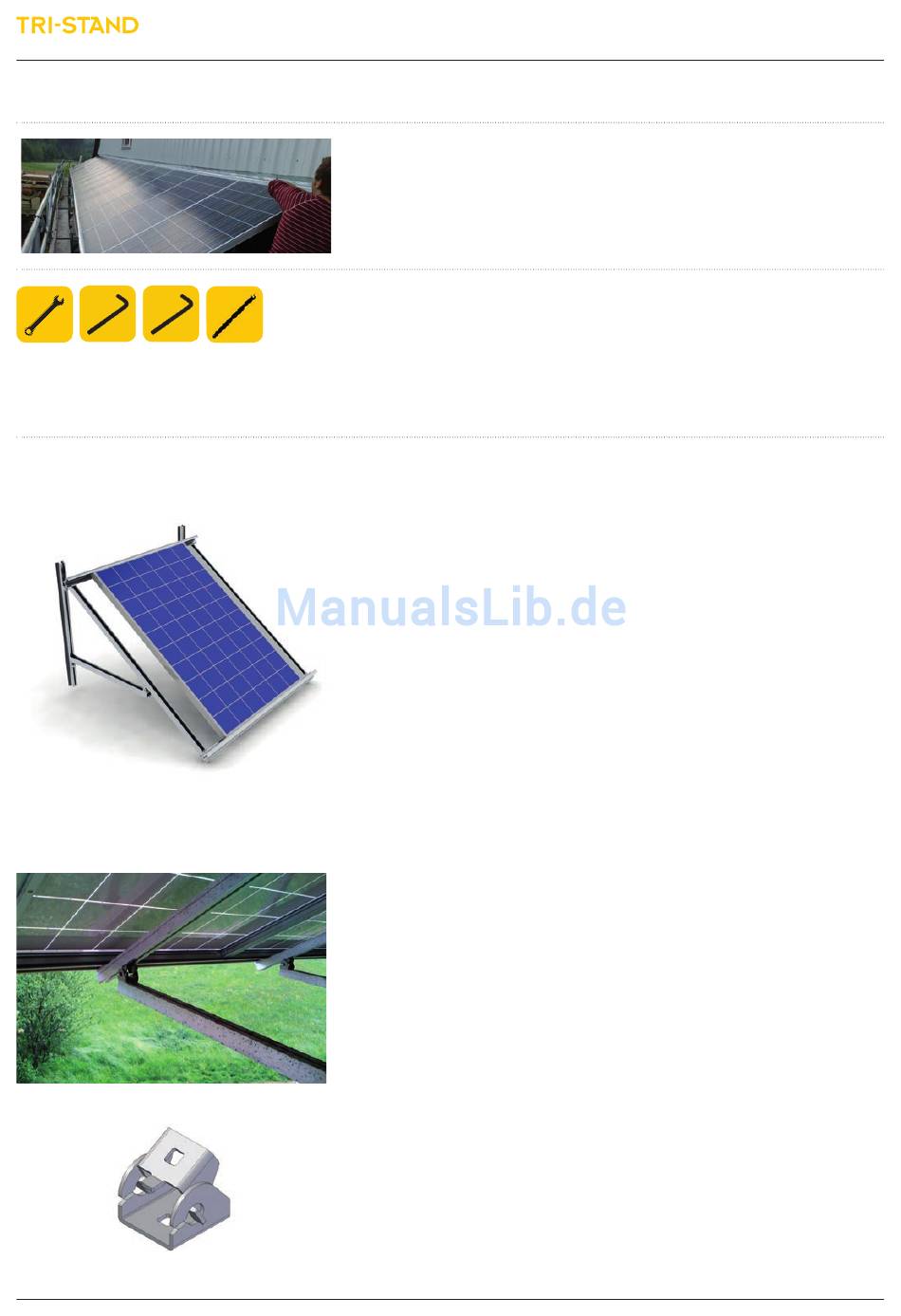

4.2 Aufbau des Montagesystems

Die Montage kann in drei hauptsächliche Schritte unterteilt werden:
1. Montieren der senkrecht verlaufenden UP-S Profile an der Fassade, Ein-
hängen und Fixieren der UP Profile
2. Befestigen der horizontalen TS-Einlegeprofile
3. Verlegen der Kabel und Einlegen der Module
1. Montieren der senkrecht verlaufenden UP-S Profile an der Fassade, Ein-
hängen und Fixieren der UP Profile
Die Unterkonstruktion der Anlage wird direkt mit der Fassade verschraubt.
Hierzu werden die Universalprofile UP-S wie im Auslegungsplan festgelegt
an der Fassade angebracht. Eine feste Verbindung des Montagesystems mit
der Fassade muss, vor allem auch in Hinblick auf die zu erwartenden Belas-
tungen (nach DIN 1055), in jedem Fall gewährleistet sein. Die entsprechen den
Verankerungslasten sind der TRI-DESIGN Auslegung zu entnehmen.
Die 90° Winkel werden nun in einer Ebene an die senkrecht verlaufenden
UP-S Profile geschraubt. In den in der Auslegung angegebenen Abständen
werden anschließend auch die abgerundeten Teile der FlexFix am UP-S Profil
befestigt.
Im nächsten Schritt werden die horizontalen UP Profile vorbereitet. Die ab-
gerundeten Winkelhälften werden bündig am Ende des Profils mit der Flach-
rundschraube M10 x 20 A2 montiert. An die schräg verlaufenden Profile wer-
den oben und unten jeweils ein Winkelteil der FlexFix geschraubt. Durch
Einhängen des unteren FlexFix können nun horizontal und schräg verlaufen-
de Profile verbunden werden.
Die verbundenen Profile werden nun in das an der Fassade befestigte FlexFix
Teil eingehängt. Die horizontale Schiene lässt sich nun auf den 90° Winkel
legen und verschrauben.
2. Befestigen der horizontalen TS-Einlegeprofile
Um die horizontalen TS-Profile an den schrägen UP, UP-L oder UP-S Profilen
zu montieren, werden die TRI-STAND SafeClick SC an den Universalprofilen
montiert und an der gewünschten Stelle fixiert. Sobald alle SafeClick ange-
bracht sind (auch für mögliche Mittelschienen), können die TS-Profile von
oben eingeklickt werden. Durch das Einrasten des TS-Profils im SafeClick sind
beide Schienen fest miteinander verbunden. Die TS-Profile müssen nun je-
weils je Profil links und rechts eines in der Mitte der TS-Schiene liegenden
