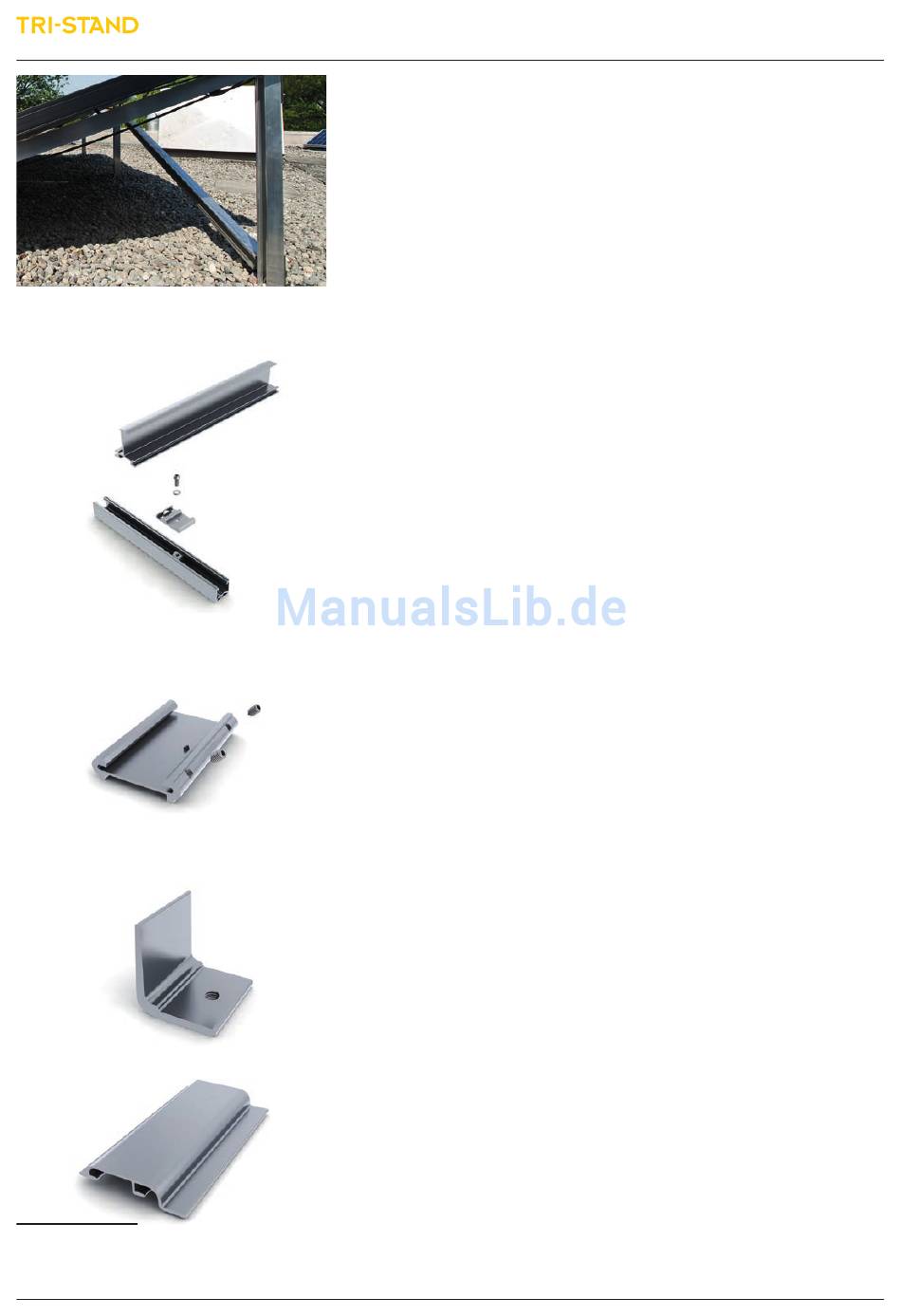

Tritec TRI-STAND Montageanleitung Seite 13

Verstrebung der Aufständerung
Montage des SafeClick SC
Einlegeschienenverbinder TS-C
Endwinkel TS-E
1 siehe Anhang
Mittelschiene TS-M
versalprofil unterlegt sein. Sobald das Unterprofil fest montiert ist, werden die
Renosol Trapez platten eingekiest. Die Höhe des Kieses muss auf die örtlichen
Wind- und Schneebelastungen angepasst sein und ist im Auslegungsplan
angegeben.
Vormontieren der Senkrechtaufständerungen
Die UP-Senkrechtstützen und das – je nach statischer Notwendigkeit gewähl-
te – Schrägprofil UP-L, UP bzw. UP-S können vorab mit allen Winkeln entspre-
chend den Maßen aus der TRI-DESIGN Auslegung vormontiert werden. An-
schließend werden die Abstände zwischen den Winkeln auf die UP-S
Bodenprofile aufgezeichnet. Nun werden die Aufständerungen aufgesetzt
und mit den Hammerkopfschrauben M10 x 30 A2 angeschlossen.
2. Befestigen der horizontalen TS-Einlegeprofile
Um die horizontalen TS-Profile an den schrägen UP, UP-L oder UP-S Profilen
zu montieren, werden die TRI-STAND SafeClick SC an den Universalprofilen
montiert und an der gewünschten Stelle fixiert. Lichter Abstand zwischen
den SafeClicks ist die Moduleinlegelänge minus 5.75 cm. Sobald alle SafeClick
angebracht sind (auch für mögliche Mittelschienen), können die TS-Profile
von oben eingeklickt werden. Durch das Einrasten des TS-Profils im SafeClick
sind beide Schienen fest miteinander verbunden. Die TS-Profile werden nun
pro Profil links und rechts eines in der Schienenmitte liegenden SafeCklicks
mit dem TS-Biegewerkzeug
späteres Wandern der Schienen infolge von Wärme und Kälte eingegrenzt.
Zur horizontalen Aussteifung der Systeme wird das Verstrebungsprofil (UP)
mit Flachverbindern oben und unten an den hohen Senkrechtstützen zwi-
schen zwei Aufständerungen an den bestehenden Schrauben angeschlossen.
Unter jedem TS-Einlegeprofil muss eine Strebe vorhanden sein.
Verbinden der TS-Profile
Der Einlegeschienenverbinder TS-C wird mit den Madenschrauben nach
unten gerichtet in ein montiertes TS-Profil geschoben, bis dieser mit dem TS-
Profil bündig abschließt. Anschließend wird das nächste TS-Profil mit 3 mm
Abstand zum vorherigen montiert. Der TS-C Verbinder wird in das neue TS-
Profil bis zu seiner Mittelmarkierung geschoben und dann einseitig mit einer
Madenschraube befestigt. Durch diese Verbindungsart können die TS-Profile
sich relativ spannungsfrei bei Wärme ausdehnen und bei Kälte wieder zusam-
menziehen. Gleichzeitig werden die Modullasten übertragen.
Randabschluss der TS-Profile
Der Randabschluss der TS-Profile erfolgt durch die TS Endwinkel TS-E. Diese
werden an beiden Enden des TS-Profils eingeschoben und mit den Ma-
denschrauben fixiert. Durch den Randabschluss der Schienen können die Mo-
dule auch bei starken Witterungsbedingungen nicht aus den Profilen
rutschen.
Montage der Mittelschiene TS-M
Bei Hochkantmontage der Module ist zu beachten, dass einige Hersteller –
bei einer Belastung des Moduls von 2400 N/m² bis 5400 N/m² (bzw. 0 N/m²
bis 2400 N/m² bei bestimmten Modultypen) – die Verwendung einer Mittel-
schiene vorschreiben. Diese werden parallel zu den TS-Schienen in das System
eingebaut und dienen den verbauten Solarmodulen als Mittelauflage.
Die Mon tage der Mittelschiene an den Universalprofilen erfolgt ebenfalls per
abgekantet. Durch diese Maßnahme wird ein
1
Flachdach_13
