Tritec TRI-ROOF+ Montageanleitung

Vorschau ausblenden Andere Handbücher für TRI-ROOF+:

Werbung

Quicklinks

Diese Anleitung herunterladen

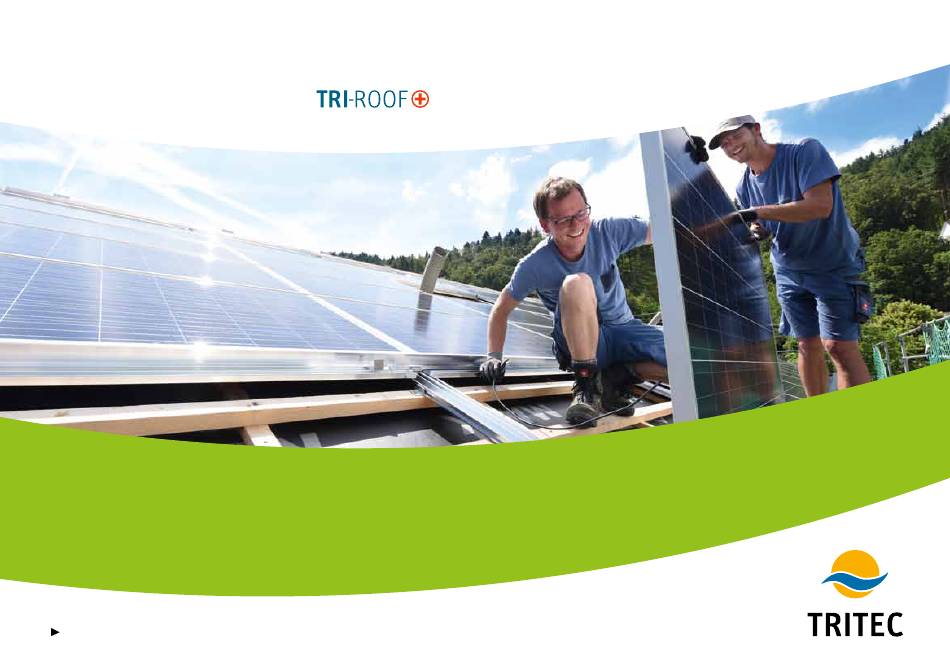

Montageanleitung
Flexibles Indach-Montagesystem
für ästhetische Anlagen
www.tritec.ch

Werbung

loading

Verwandte Anleitungen für Tritec TRI-ROOF+

Inhaltszusammenfassung für Tritec TRI-ROOF+

  • Seite 1 Montageanleitung Flexibles Indach-Montagesystem für ästhetische Anlagen www.tritec.ch...
  • Seite 2 Inhalt Grundlagen Montage TRI-ROOF+ System Werkzeug Hinweise Schritt-für-Schritt Aufbau Lasteinwirkung TS-C Verbinder-Stoß allgemein Statik TRI-STAND / TRI-ROOF+ Biegewerkzeug Verwendung allgemein Zustand des Daches Module einlegen allgemein Auslegungssoftware Modul beim Einlegen erden Systemkomponenten...
  • Seite 3 Das System ist zu allen gerahmten Mo- zu erheblichen Schäden führen. Die Installation der Anla- dultypen aus dem TRITEC-Sortiment kompatibel. Nach der ge darf nur von geschultem und sachkundigem Personal Halten Sie bei der Montage alle vor Ort gültigen Arbeits- Installation des Systems ersetzt es die bestehende Dach- durchgeführt werden.
  • Seite 4 Die Beanspruchung durch Windlasten hängt vor allem von der Windzone, der Höhe des Gebäudes, der Dachform und werden, muss eine Statikberechnung für jedes Dach indi- Die TRITEC Montagesysteme werden ständig optimiert, -neigung ab. Gewichtlasten durch Schneeauflage sind von viduell erstellt werden.
  • Seite 5 1 Grundlagen 1.5 Zustand des Daches 1.6 Auslegungssoftware Der aktuelle Zustand des Daches muss derart sein, dass Die TRI-DESIGN Auslegungssoftware berechnet und legt das Dach für einen Zeitraum von mindestens 20 Jahren das TRI-ROOF+ Montagesystem nach dem Eurocode aus. nicht saniert werden muss. Im Zweifelsfall empfiehlt sich Die zwei relevanten Richtlinien sind hierbei die EN 1991- die Prüfung des Daches durch einen Experten.
  • Seite 6 1.7 Systemkomponenten TRI-STAND Einlegeprofil TS-35* 255105 TRI-STAND TS-C Verbinder 255375 TRI-STAND SAFE-CLICK SCT Torx 255335 6.000 m, Alu blank TRI-STAND Einlegeprofil TS-35* 255120 6.000 m, schwarz TRI-STAND Endwinkel TS-E 255385 TRI-ROOF+ Horizontalprofil TR-H 256490 Alu blank 4.900 m TRI-STAND Einlegeprofil TS-40* 255145 6.000 m, Alu blank TRI-STAND Einlegeprofil TS-40*...
  • Seite 7 1 Grundlagen 1.7 Systemkomponenten TRI-ROOF+ Indachprofil IP 256431 TRI-ROOF+ Rundkopfschraube 256560 TRI-ROOF+ Abschlussblech unten 256626 6.400 m 5.0 x 30 A2, für TR-U TRI-ROOF+ Indachprofilverbinder IP-C 256528 TRI-STAND Tellerkopfschraube 255740 TRI-STAND Dünnblechschraube 255347 8.0 x 80 TX40 6.0 x 25 DS TRI-ROOF+ Indachprofilhalter IP-U 256526 TRI-ROOF+ Hammerkopfschraube...
  • Seite 8 TRI-ROOF+ Füllstück 256632 TRI-ROOF+ Endauflager TR-E 256543 35 mm, schwarz TRI-ROOF+ Füllstück 256634 TRI-ROOF+ Distanzhalter TR-D 256535 40 mm, schwarz TRI-ROOF+ Mittelauflager TR-M 256540...
  • Seite 9 2 Montage TRI-ROOF+ 2 Montage TRI-ROOF+ 2.2 Schritt-für-Schritt Aufbau 2.1 Werkzeug Modulfeld einmessen Seitliche Modulfeldenden auf die Lattung aufzeichnen Zur Installation wird folgendes Werkzeug benötigt: Bauseitig untere Auflage für Einlaufblech oder Abdichtband vorbereiten 1. Akkuschrauber mit Torx 40, Torx 25 & Aufsatz M8 Linkes IP-Profil entlang der Markierung auflegen 2.
  • Seite 10 2.2 Schritt-für-Schritt Aufbau 1. Modulfeld einmessen (Modulbreite + 2 mm) x Anzahl Module...
  • Seite 11 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 2. Seitliche Modulfeldenden auf die Lattung aufzeichnen Im Bereich der PV-Anlage bestehende Lattung kontrollieren, auf Haltbarkeit und Befestigung, wenn erforderlich austauschen und zusätzlich mit Rillennägeln oder Holzschrauben befestigen!
  • Seite 12 3. Bauseitig untere Auflage für Einlaufblech oder Abdichtband vorbereiten...
  • Seite 13 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau Beispiel für bauseitiges Einlaufblech...
  • Seite 14 4. Linkes IP-Profil entlang der Markierung auflegen...
  • Seite 15 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 5. IP-U Indachprofilhalter auf dem untersten Punkt einhängen...
  • Seite 16 6. IP-U Indachprofilhalter festschrauben IP-U Indachprofilhalter mit TRI-ROOF+ Rundkopfschraube 5.0 x 30 A2 auf der Lattung festschrauben. Bei Pfettendächern wird die TRI-STAND Tellerkopfschraube 8.0 x 80 TX40 zur Befestigung verwendet.
  • Seite 17 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 7. IP-Profil sichern IP-Profil auf die gewünschte Höhe schieben und mit Hammerkopfschraube M10 x 20 A2 und Sperrzahnmutter M10 A2 gegen Abrutschen sichern.
  • Seite 18 8. IP-U Indachprofilhalter auf IP-Profil aufschrauben IP-U Indachprofilhalter auf der Innenseite des IP-Profils entsprechend TRI-DESIGN Auslegung aufschrauben.
  • Seite 19 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 9. Rechtes IP-Profil entlang der Markierung auflegen und entsprechend wie das linke befestigen...
  • Seite 20 10. Mittlere IP-Profile einmessen, unten ausrichten, mit IP-U seitlich befestigen und Hammerkopfschraube sichern Modulbreite – 170 mm Modulbreite – 112 mm Modulbreite – 170 mm...
  • Seite 21 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 11. IP-U Indachprofilhalter entsprechend TRI-DESIGN Auslegung links und rechts aufschrauben...
  • Seite 22 12. IP-Profile mit Biegewerkzeug sichern Oberhalb der IP-U Indachprofilhalter mit dem TRI-STAND / TRI-ROOF+ Biegewerkzeug auf dem ganzen Modulfeld die IP-Profile gegen Abrutschen sichern!
  • Seite 23 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau Oberhalb der IP-U Indachprofilhalter mit dem TRI-STAND / TRI-ROOF+ Biegewerkzeug mit der Einkerbung des Werkzeugs seitlich in das Profil einschieben.
  • Seite 24 Das TRI-STAND / TRI-ROOF+ Biegewerkzeug ca. 10 cm nach unten drehen.
  • Seite 25 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau Das TRI-STAND / TRI-ROOF+ Biegewerkzeug wieder abziehen, die Abkantung muss entsprechend der Abbildung an allen IP-U Indachprofilhaltern ohne Hammerkopfschraube oberhalb erstellt werden!
  • Seite 26 13. TRI-ROOF+ Abschlussblech unten mit SAFE-CLICK montieren TRI-ROOF+ Abschlussblech unten am unteren Modulfeldende auflegen.
  • Seite 27 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau TRI-ROOF+ Abschlussblech unten mit den untersten SAFE-CLICK festklemmen.
  • Seite 28 TRI-ROOF+ Abschlussblech unten Stoßausbildung: mindestens 50 mm überlappen und mit zwei TRI-STAND Dünnblechschrauben 6.0 x 25 DS verschrauben.
  • Seite 29 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 14. Restliche SAFE-CLICK auf dem kompletten Modulfeld montieren...
  • Seite 30 15. TRI-ROOF+ TR-H Rinnen mit TRI-ROOF+ TR-C Clip im Wechselgefälle montieren Modulfeldrand...
  • Seite 31 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 15. TRI-ROOF+ TR-H Rinnen mit TRI-ROOF+ TR-C Clip im Wechselgefälle montieren Modulfeldinnenbereich...
  • Seite 32 TRI-ROOF+ TR-H Rinnen montiert mit Darstellung der Gefälle und Wasserlaufrichtungen...
  • Seite 33 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau 16. TS-Profile einklicken TS-Profile von unten nach oben beginnend einklicken.
  • Seite 34 16. TS-Profile einklicken 1. TS-Profil unten auf SAFE-CLICK schräg aufstellen. 2. TS-Profil oben auf SAFE-CLICK Feder drücken. 3. TS-Profil entlang der Dachschräge nach unten schieben, bis die SAFE-CLICK Feder nach oben klickt.
  • Seite 35 2 Montage TRI-ROOF+ | 2.2 Schritt-für-Schritt Aufbau TS-Profile von unten nach oben beginnend einklicken.
  • Seite 36 Je nach Modulhersteller wird ein Mittelauflager bei Hochkant-Montage, meist ab einer Modulbelastung > 2400 N/m², notwendig! Es werden die TR-E und TR-M, wie dargestellt, mittig zwischen den TS-Profilen montiert. Der TR-E Endauflager muss immer zum seitlichen Modulfeldende abschließen!
  • Seite 37 2 Montage TRI-ROOF+ | 2.3 TS-C Verbinder-Stoß allgemein 2.3 TS-C Verbinder-Stoß allgemein 1. TS-C Verbinder mit Madenschrauben zur Dachtraufe gerichtet unten in das TS-Profil einschieben.
  • Seite 38 2. TS-C Verbinder komplett in das TS-Profil schieben.
  • Seite 39 2 Montage TRI-ROOF+ | 2.3 TS-C Verbinder-Stoß allgemein 3. Das anzuschließende TS-Profil mit 5 mm Abstand montieren.
  • Seite 40 4. Den TS-C Verbinder mittig über beide TS-Profile schieben.
  • Seite 41 2 Montage TRI-ROOF+ | 2.3 TS-C Verbinder-Stoß allgemein 5. Nur eine der beiden Madenschrauben festziehen, um Spannungen infolge Temperaturschwankungen gering zu halten! 5 mm Abstand...
  • Seite 42 2.4 TRI-STAND / TRI-ROOF+ Biegewerkzeug Verwendung allgemein 1. Jedes TS-Profil muss an einem mittigen SAFE-CLICK links und rechts abgekantet werden, um ein horizontales Wandern der Profile infolge Temperaturschwankungen zu minimieren!
  • Seite 43 2 Montage TRI-ROOF+ | 2.4 TRI-STAND / TRI-ROOF+ Biegewerkzeug Verwendung allgemein 2. In den untersten Flansch des TS-Profils mit dem Biegewerkzeug, direkt neben dem mittigen SAFE-CLICK, wie dargestellt, einfahren.
  • Seite 44 2. In den untersten Flansch des TS-Profils mit dem Biegewerkzeug, direkt neben dem mittigen SAFE-CLICK, wie dargestellt, einfahren.
  • Seite 45 2 Montage TRI-ROOF+ | 2.4 TRI-STAND / TRI-ROOF+ Biegewerkzeug Verwendung allgemein 3. Das Biegewerkzeug ca. 10 cm nach unten drehen.
  • Seite 46 4. Biegewerkzeug herausnehmen und auf der gegenüberliegenden Seite des SAFE-CLICK ebenfalls die Abkantung erstellen.
  • Seite 47 2 Montage TRI-ROOF+ | 2.4 TRI-STAND / TRI-ROOF+ Biegewerkzeug Verwendung allgemein 5. Die Abkantungen müssen entsprechend dem Bild ausgeführt sein. Immer nur an einem mittigen SAFE-CLICK je TS-Profil!
  • Seite 48 Anhang: SAFE-CLICK nachträglich lösen. 2. Biegewerkzeug bis zum Anschlag nach unten drehen. 1. Biegewerkzeug von oben über die Flachfeder des SAFE-CLICK schieben. 3. TS-Profil nach oben schieben und herausnehmen.
  • Seite 49 2 Montage TRI-ROOF+ | 2.5 Module einlegen allgemein 2.5 Module einlegen allgemein 1. Modul in das obere TS-Profil einschieben und Verkabelung vornehmen.
  • Seite 50 2. Modul bis ca. 10 cm vor dem unteren TS-Profil nach unten drehen.
  • Seite 51 2 Montage TRI-ROOF+ | 2.5 Module einlegen allgemein 3. Modul nach oben schieben.
  • Seite 52 4. Modul auf dem unteren TS-Profil ablegen.
  • Seite 53 2 Montage TRI-ROOF+ | 2.5 Module einlegen allgemein 5. Modul nach unten schieben.
  • Seite 54 6. Weitere Module entsprechend einlegen, auf 2 mm Abstand zwischen den Modulen achten und TR-D Distanzhalter mit einbauen!
  • Seite 55 2 Montage TRI-ROOF+ | 2.5 Module einlegen allgemein 7. Einbau der TRI-ROOF+ TR-D Distanzhalter Die Positionierung der TR-D Distanzhalter wird in der Auslegung festgelegt. Der Distanzhalter lässt sich einfach montieren, wenn links oder rechts der vorgesehenen Stelle bereits ein Modul liegt. Dieser wird dann in den Mittelkanal der IP-Schiene mit einer 90°...
  • Seite 56 TRI-ROOF+ TR-D Anordnung bei diesem Modulfeld...
  • Seite 57 2 Montage TRI-ROOF+ | 2.6 Modul beim Einlegen erden 2.6 Modul beim Einlegen erden 1. TRI-STAND Erdungskralle für TS-Einlegeschiene von oben in das TS-Profil eindrücken.
  • Seite 58 2. Modul in das obere TS-Profil schieben und nach unten drehen.
  • Seite 59 2 Montage TRI-ROOF+ | 2.6 Modul beim Einlegen erden 3. Modul auf der Erdungskralle ablegen.
  • Seite 60 4. Modul in das TS-Profil nach unten schieben.
  • Seite 61 Ein Unternehmen der Energiedienst-Gruppe TRITEC AG Besuchen Sie uns direkt vor Ort: Heckenweg 29 Aarberg – Basel – Chiasso – Morges – Schallstadt – Visp – Zürich CH-3270 Aarberg T +41 (0) 32 665 35 35 www.tritec.ch aarberg@tritec.ch...
