APV
APV_CU4plus_AS-interface_DE-2_082017.indd
Master
5
2.
Sicherheitshinweise
2.7.
Wichtige Sicherheitshinweise für AS-interface Netzwerke
Neben der Einhaltung der Installationsrichtlinien gemäß AS-i
Spezifikation beachten Sie bitte die folgenden Hinweise!
2.7.1
Erdung
-
Der PE Anschluss des AS-i Netzteiles (Schutzerde) muss (wenn
vorhanden) geerdet werden.
-
Der Symmetrierpunkt des AS-i Netzes (GND,Ground,Shield) ist mit
der Anlagenmasse zu verbinden.
-
Weder AS-i – noch AS-i + dürfen geerdet werden.
-
Der Einsatz von Erdschlusswächtern,
Isolationsüberwachungsmodulen wird empfohlen.
-
Der Einsatz von Überspannungsschutzmodulen wird empfohlen.
2.7.2. Netzaufbau und Spannungsversorgung
-
N ur zertifizierte AS-i Netzteile verwenden.
-
Ausgangsspannung 26,5 bis 31,6 VDC
-
AS-i Netzteile liefern bis zu 8A.
-
Der Spannungsabfall zwischen Netzteil und Busteilnehmer darf 3V
nicht überschreiten. Ggf. ist das Netzteil näher an die Slaves zu
setzen. Alternativ können Netzwerke mit Repeatern so erweitert
werden, dass bis zu 3 Netzteile über den gesamten Bus verteilt
werden können, siehe Abbildung.
-
Ein AS-i Segment inklusive aller Stichleitungen darf nicht länger als
100 m sein.
-
An jedem Repeater dürfen zusätzlich 100 m AS-i Kabel
angeschlossen werden, wobei zwischen einem Slave und dem
Master nicht mehr als 2 Repeater (max. 2 in Reihe geschaltet)
gesetzt werden dürfen.
-
In jedem Segment muss ein galvanisch getrenntes AS-i Netzteil
angeschlossen werden.

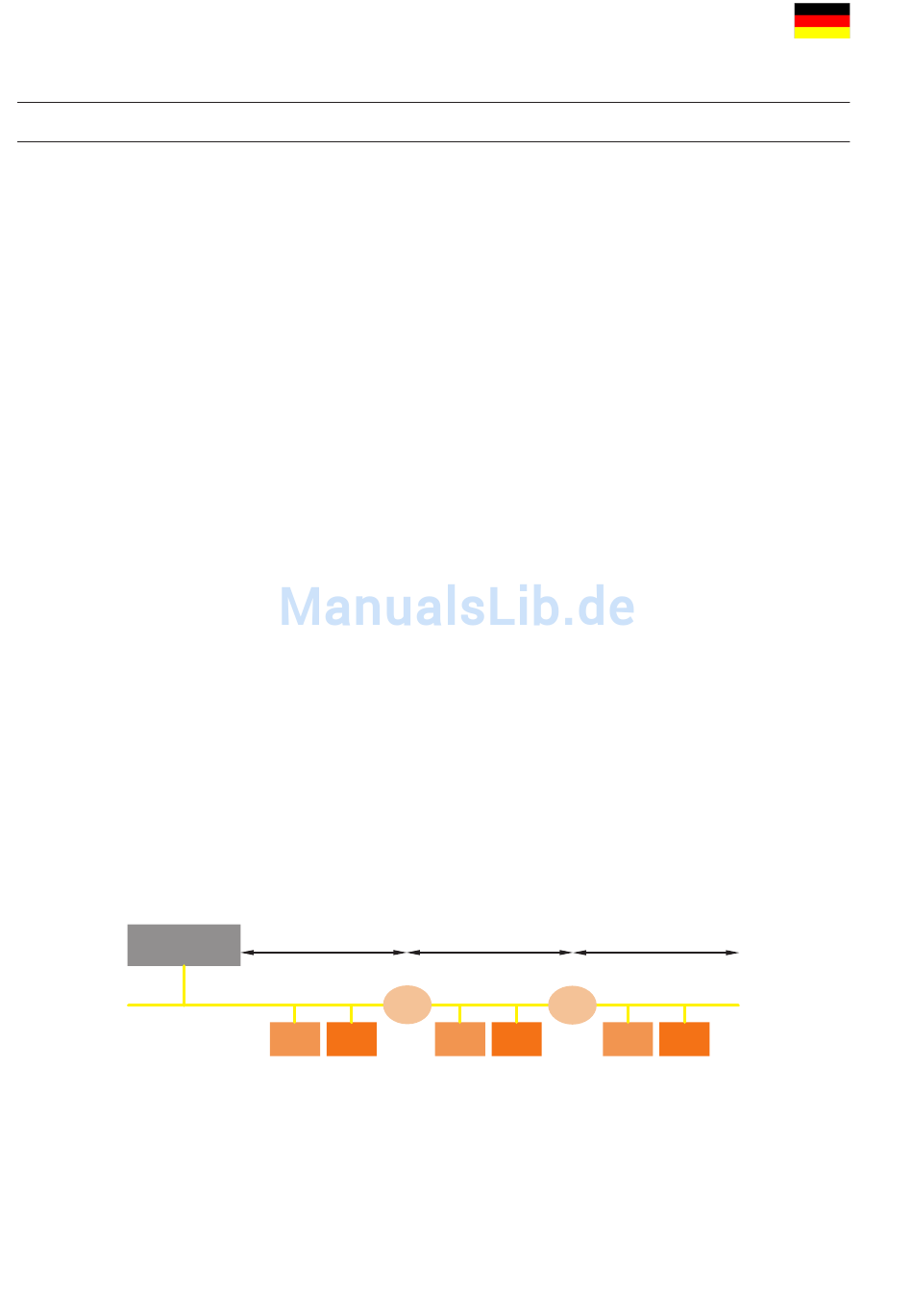

Erweiterung mit Repeater
100m
R
PS
S
PS
100m
100m
R
S
PS
DE
S
Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
