6.
Elektronikmodul
6.1.

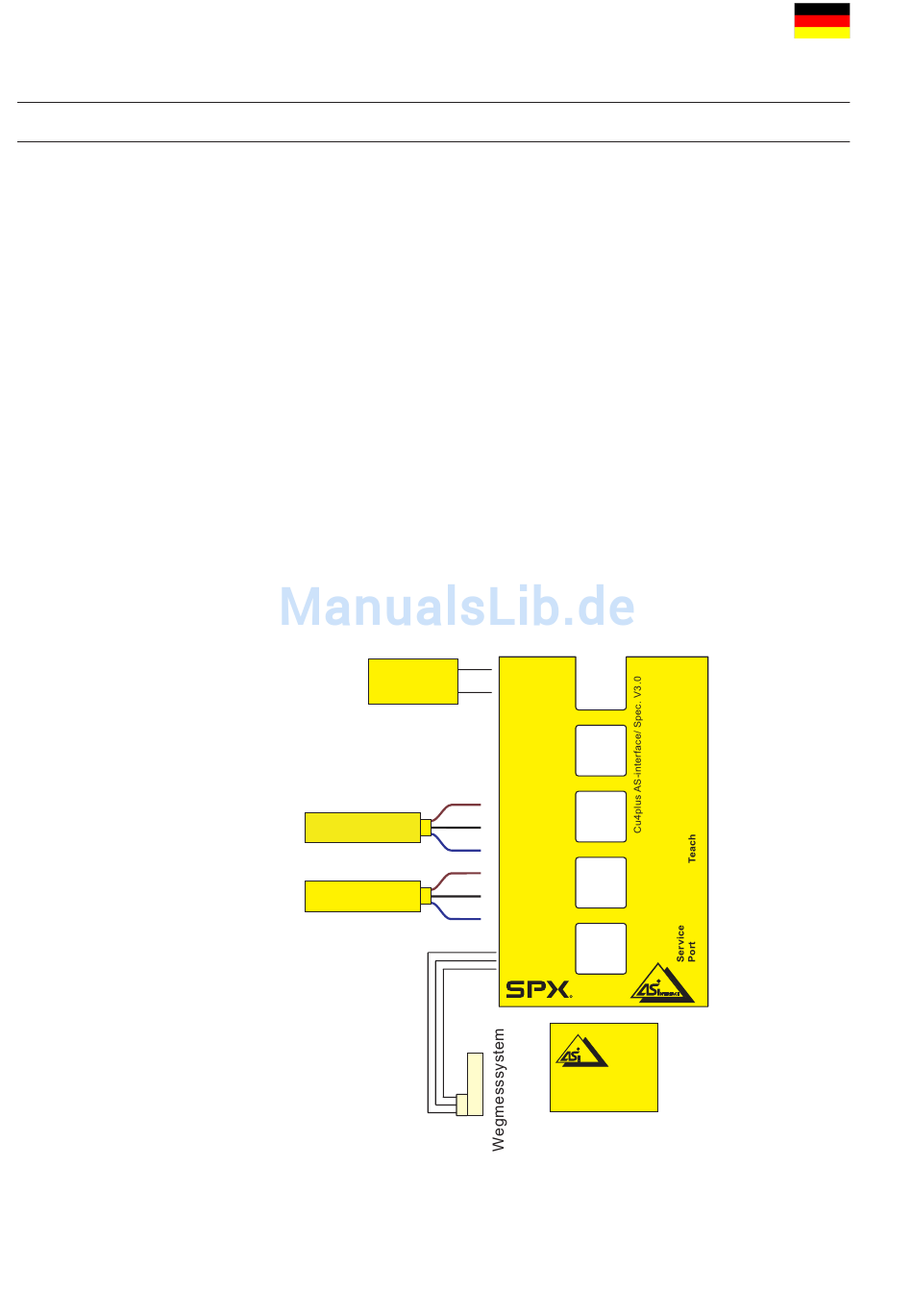

Funktion/Blockschaltbild
Die Control Unit CU4plus AS-i ist ein Slave für das Feldbussystem
AS-interface nach Spezifikation V3.0. Das Profil ist S-7.A.*.E
(3 Ausgänge und 2/4 Eingänge).
Die CU4plus AS-i ist für den erweiterten Adressbereich ausgelegt.
Mit diesen Geräten im erweiterten Adressbereich sind bis zu
62 Slaves (früher als 2.1 bekannt) an einem AS-Interface-
Strang anschließbar (Achtung: Summenstromaufnahme bzw.
Gleichzeitigkeitsfaktor berücksichtigen!).
Bei der CU4plus AS-i kann die Energieversorgung der Steuerventile
über den AS-i Bus oder über separate Hilfsenergieleitungen
realisiert werden. Damit ist es möglich, eine NOTAUS-Funktion
zu realisieren: Wenn die Hilfsspannung mit konventionellen
Mitteln sicher abgeschaltet wird, dann wird den Steuerventilen
die elektrische Energie entzogen und sie fallen in eine sichere
Position. Die Funktion der Eingänge bleibt auch bei abgeschalteter
Hilfsenergie erhalten.
Die Ansteuerung der Elektromagnetventile erfolgt energiesparend
über PWM Signale.
AS-i Bus +
AS-i Bus -
Sensor 3
NI5-K11K-AN5X/5
NI5-K11K-AN5X/5
Sensor 4
CU43plus AS-i SLD
1
AS-i Bus +
Y1
2
AS-i Bus -
Y2
Z +
3
LED 6
4
Z -
Y3
5
PELV E +
PELV E-
6
LED 5
P
7
5 VDC
8
Sensor 3
LED 9
LED 3/4
LED 8
GND
9
LED 7
10
5 VDC
11
Sensor 4
LED 2
GND
12
Linear
Sensor
LED 1
R
APV
NTERFACE
CU4plus
AS-interface
DE
Elektromagnetventil 1
Elektromagnetventil 2
Elektromagnetventil 3
Drucksensor
(optional)
Start
Teach-In Funktion
Anschluss
für Toolbox
