35
8.
CU Montage und Inbetriebnahme
8.3.
Doppelsitzventile DA3+ mit aktiver Sitzanlüftungserfassung
(SLD)
CU Haube
CU43plus
Sensor 3
Sensor 4

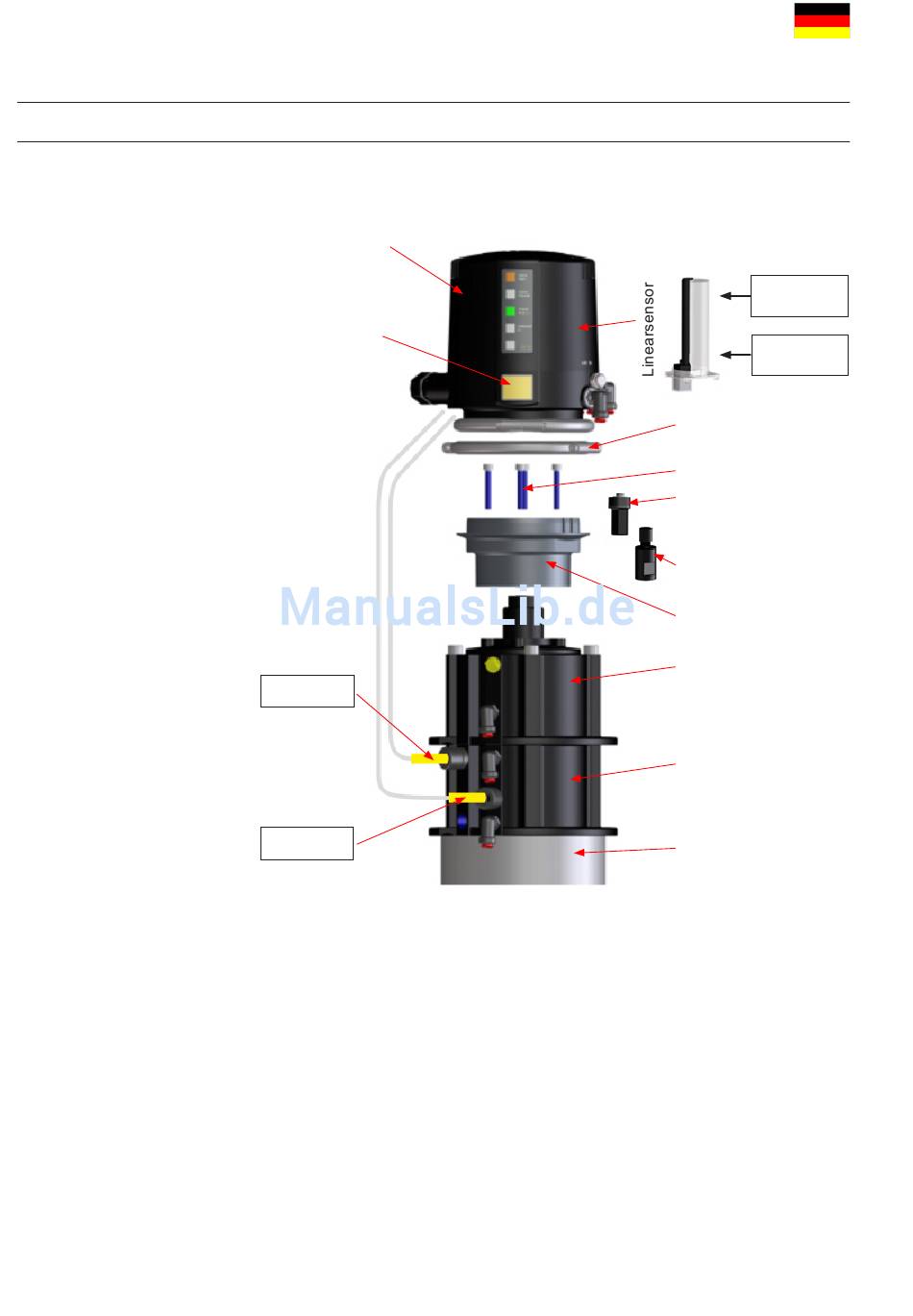

Montage der Control Unit auf dem Ventil
1. Montage des Adapters auf dem Doppelsitzventilantrieb. Befestigung
mittels 4 Schrauben.
2. Luftanschlüsse der Control Unit zum Ventilantrieb ausrichten.
3. Control Unit auf dem Adapter aufsetzen. Zentrierung beachten!
4. Klemmringe anlegen und mit den Schrauben befestigen.
5. Montage der externen Nährungsinitiatoren am Antrieb.
DE
Sensor 1
(TeachSignal)
Sensor 2
(TeachSignal)
Klemmring
Befestigungsschrauben
Schaltnocke
Zugstangenverlängerung
Adapter CU
Anlüftzylinder
Luftantrieb
Federzylinder
Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
