APV
APV_CU4plus_AS-interface_DE-2_082017.indd
Bild 3.2.
6.
4.
5.
Bild 3.2.1
Lasche
2.
Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
3.

Allgemeines

3.1.

Verwendungszweck

Die Control Unit CU4plus AS-i ist vorgesehen für die Ansteuerung
von Prozessventilen in der nahrungsmittel-verarbeitetenden
Industrie sowie angrenzenden Industriebereichen.
Die CU4plus AS-i arbeitet als Interface zwischen der
Prozesssteuerung und dem Prozessventil und steuert die
elektrischen und pneumatischen Signale.
Die pneumatische Ansteuerung der APV Ventile wird über die
Elektromagnetventile vorgenommen. Die Control Unit überwacht
3.
die Ventilstellungen geöffnet und geschlossen mittels
integrierten oder externen Sensoren. Über das Elektronikmodul
2.
werden die Schaltsignale aus der Steuerung aufbereitet und
die entsprechenden Elektromagnetventile angesteuert. Die
Ansteuerung erfolgt über AS-interface Buskommunikation.
Über entsprechende Leuchtsignale in der Control Unit werden die
Ventilzustände nach außen angezeigt.
3.2.

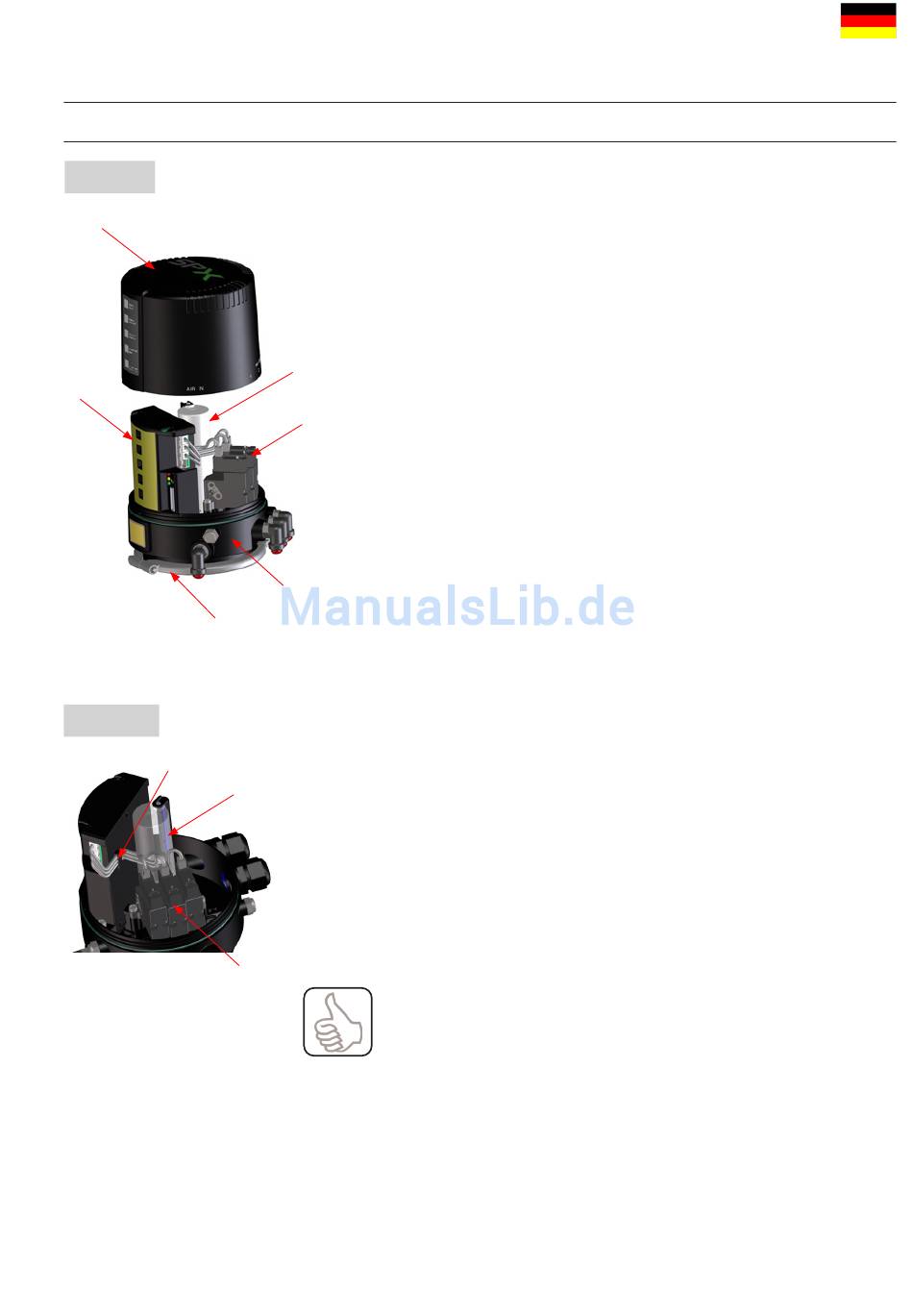

Aufbau CU4plus AS-interface (Bild 3.2.)

Die Control Unit CU4plus AS-interface besteht aus folgenden
Komponenten:
1.
1. Control Unit Sockel mit integrierten Luftkanälen und elektrischen
und pneumatischen Anschlussmöglichkeiten sowie Sichtfenster mit
Typenschild.
2. 1 oder 3 Elektromagnetventile, zur Ansteuerung der Ventilantriebe
sowie der Sitzanlüftungen bei Doppelsitzventilen.
-
1 Elektromagnetventil mit 1 NOT Logikelement zur Ansteuerung der
Ventilantriebe.
3. Sensormodul mit integrierten Wegmesssystem zur Erfassung der
3.
Ventilstellung.
4. Elektronikmodul zur elektrischen Versorgung, zur AS-i
Kommunikation mit der Steuerung, der Auswertung der
Rückmeldesignale und der Ansteuerung der Elektromagnetventile
sowie der Ventilzustandsanzeige mittels LED.
5. Klemmring zur Befestigung von CU4 auf dem Adapter.
6. Haube mit LED Optik.
Das bzw. die Kabel, mit denen die Magnetventile am
Elektronikmodul angeschlossen sind, müssen durch die Lasche auf
der Rückseite des Elektronikmoduls geführt werden (Bild 3.2.1).
DE
8
