33
8.
CU Montage und Inbetriebnahme
8.2.
Einsitzventil
Schaltnocke mit
Permanentmagnet
Vorsicht!
!

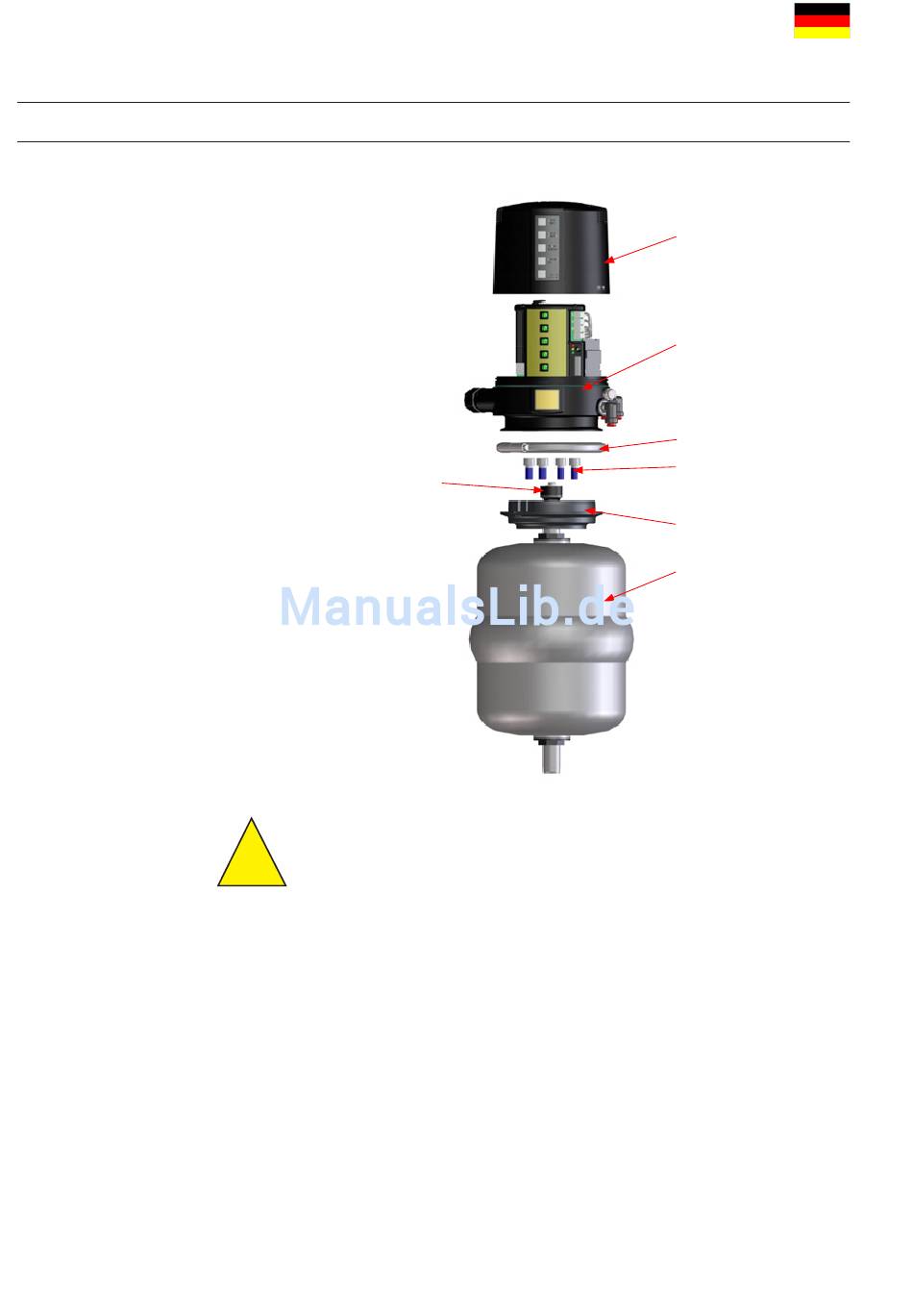

Montage der Control Unit auf dem Ventil
1. Montage des Adapters auf dem Einsitzventilantrieb. Befestigung
mittels 4 Schrauben.
2. Schaltnocke mit Loctite mittelfest sichern und festschrauben.
3. Control Unit über die Schaltnocke auf dem Adapter aufsetzen.
Zentrierung beachten!
4. Klemmringe anlegen und mit den Schrauben befestigen.
Der Dauermagnet ist aus zerbrechlichem Material
und muss vor mechanischer Beanspruchung
geschützt werden. – Bruchgefahr! Die
Magnetfelder können Datenträger beschädigen
oder löschen, sowie elektronische und
mechanische Komponenten beeinflussen.
DE
CU Haube
CU Sockel mit
E-Modul, Sensortower
und Elektromagnet-
Ventilen
Klemmring
Befestigungsschrauben
Adapter
Antrieb
Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
