APV
APV_CU4plus_AS-interface_DE-2_082017.indd

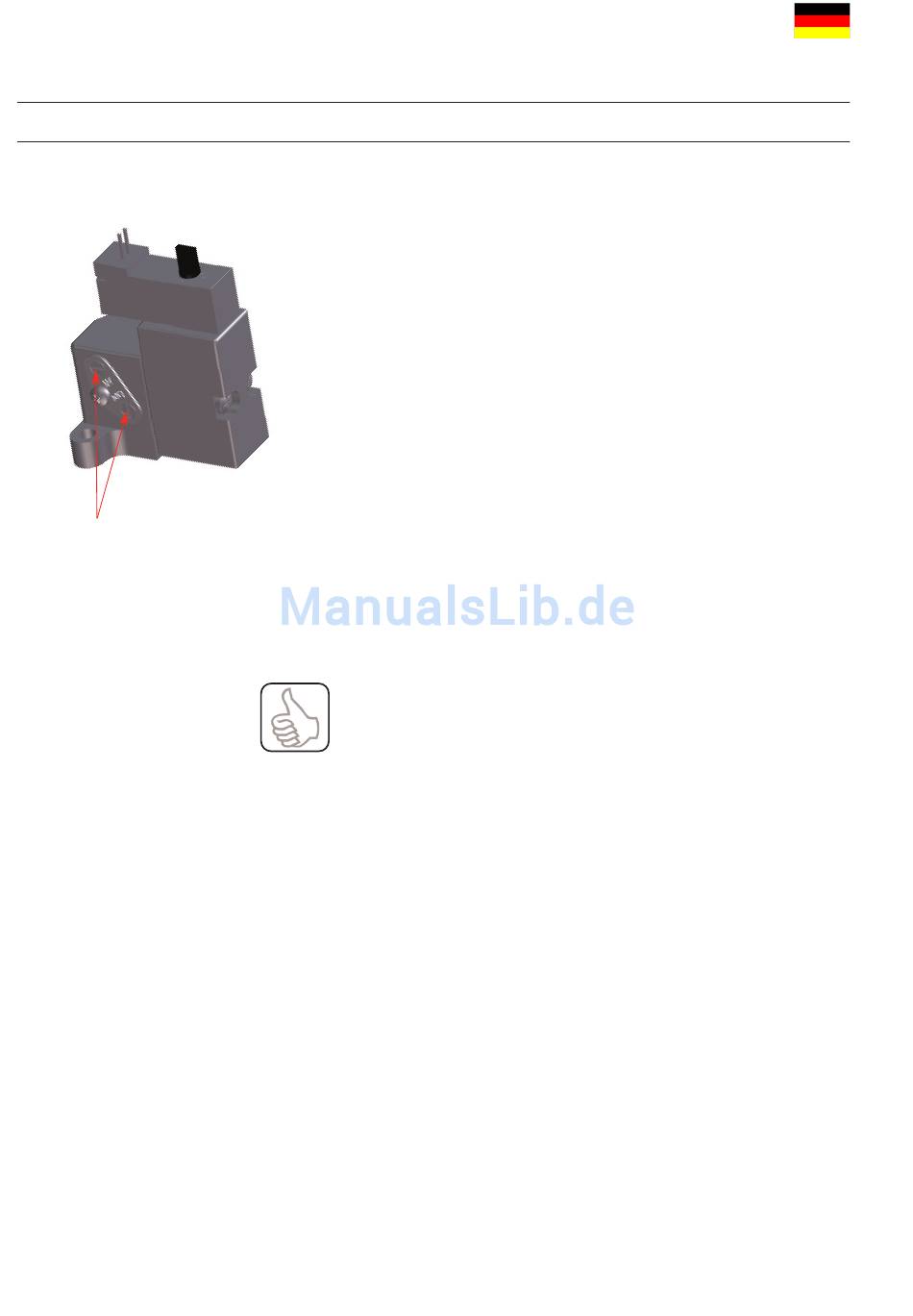

Drosselschrauben
17
4.
Mechanik und Pneumatik
4.6.
Elektromagnetventile
Im Sockel der Control Unit sind bis max. 3 Elektromagnetventile
montiert. Die 3/2 Wege Elektromagnetventile sind über
angegossene Kabel und Steckverbinder mit dem Elektronikmodul
verbunden.
Ansteuerung:
Handbetätigung:
4.7.
Drosselfunktion
Die Arbeitsgeschwindigkeit des Ventilantriebes kann variiert bzw.
reduziert werden. Die ist ggf. notwendig um den Schaltvorgang
des Ventils zu verlangsamen und somit Druckschläge in der
Rohrleitungsinstallation zu vermeiden. Dazu kann die Zu- und Abluft
des 1. Elektromagnetventils über Drosselschrauben, die jeweils
im Interface des Magnetventils angeordnet sind, eingestellt werden.
Durch Drehen der Schrauben entgegen dem Uhrzeigersinn wird die
Zuluft und Abluft gedrosselt.
4.8.
NOT Element
Durch den Einbau des logischen NOT Elements kann die
Schließkraft des Ventilantriebs durch zusätzliche Druckluft
erhöht werden. Die Druckluft wird vom NOT Element über ein
externes Druckreduzierventil (max. 5 bar) auf die Federseite des
Ventilantriebs geleitet.
Das Druckreduzierventil ist auf 5 bar fest eingestellt.
Achtung:
Der Luftanschluss des NOT Elements ist mit einem integrierten
Rückschlagventil ausgerüstet.
Der Luftschlauch muss bis zum Anschlag in den Luftanschluss
eingeschoben werden, um das Rückschlagventil zu öffnen.
Das NOT Element wird ebenfalls bei Luft/Luft – Antrieben
eingesetzt.
PWM Signal
Dreh-Schalter am Ventil
DE
Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
