APV
APV_CU4plus_AS-interface_DE-2_082017.indd
29
7.
Ventilstellungsmeldung
7.3.
Einstellung der Ventilstellungsmeldungen / Teach-In
Das kontinuierlich messende Ventilwegmesssystem wird über eine
Referenz-Ventilbewegung angelernt.
Dabei werden die jeweiligen Positionen für geschlossene und
geöffnete Ventilstellung, sowie für weitere Ventilstellungen, z.B.
Sitzanlüftung, angefahren und die entsprechende Position des
Sensorsystems permanent im Speicher des Elektronikmodules
abgelegt. Dieser Vorgang wird Teach-In genannt.

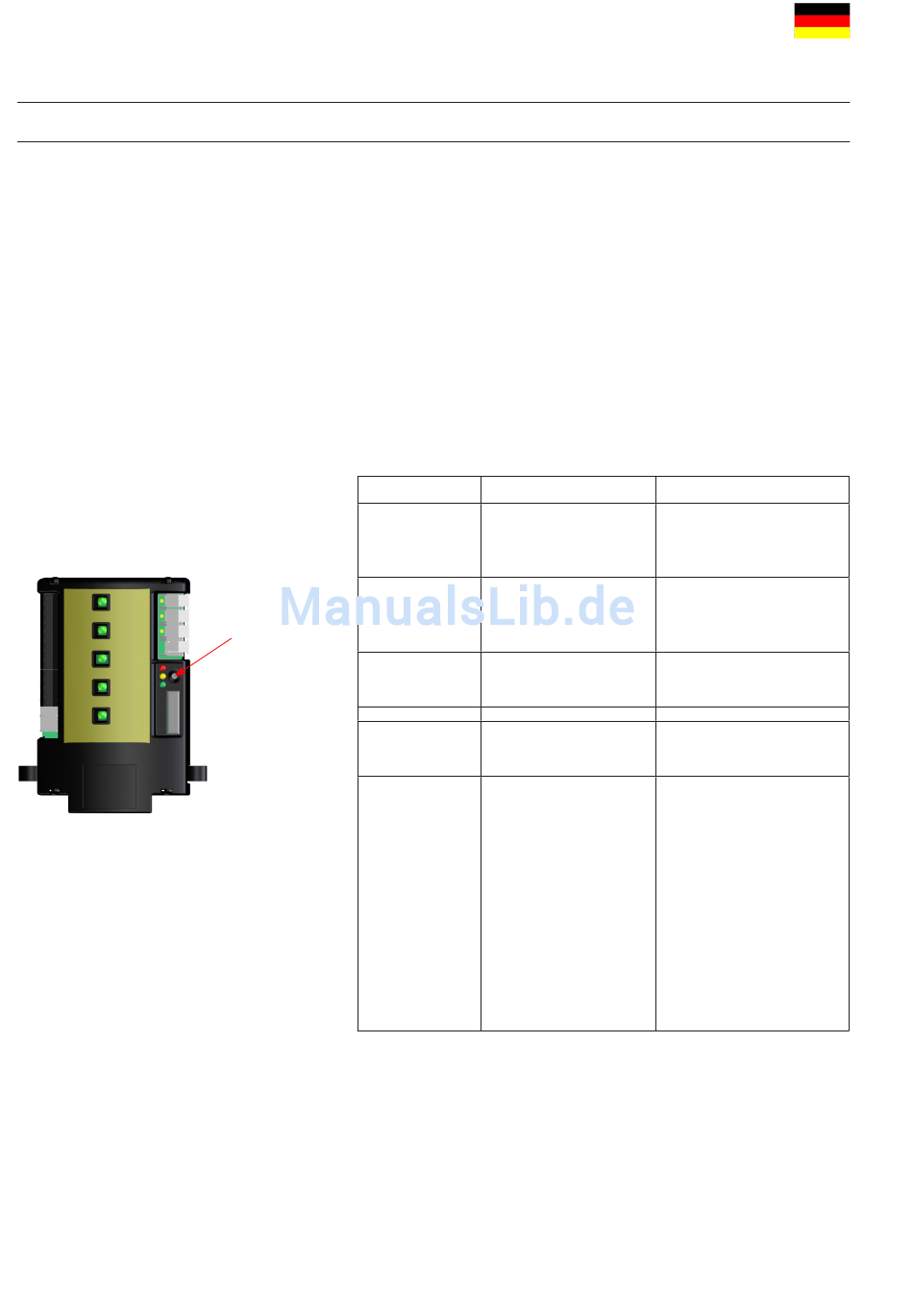

Der Teach-In wird mittels Teach-In Taste am Elektronikmodul
gestartet, hierfür muss die Taste 3s dauerhaft gedrückt sein.
Nach dem Start des Teach-In leuchtet LED 9 und das Ventil
fährt in die entsprechenden Endstellungen und wieder zurück
in Grundstellung und die Positionen der entsprechenden
Ventilstellungen sind abgespeichert.
Anzeige
LED 3-6,9
blink
LED 9 OFF
Teach-In
Taste
LED 3/4 blink
LED 9 OFF
LED 9 ON
LED 9 blink
Status
Auslieferungszustand
Warten auf Teach-In
Teach-In aktiv
Erfolgreicher Teach-In
Ventil Service
durchgeführt
Teach-In nicht
erfolgreich,
Wiederholung nötig
Mögliche Ursachen
für Teach-In Fehler:
Druckluft fehlt
Spannungsversogung
fehlt
Schaltlogik passt nicht
zum Ventil
DE
Aktion
Teach-In starten
Teach-In Taste für min.
3s drücken
Abwarten
Ventil nicht über SPS
ansteuern
Ventil kann über SPS
angesteuert werden
Teach-In starten / Teach-
In Taste 3s drücken
Teach-In starten / Teach-
In Taste 3s drücken
Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
