APV
APV_CU4plus_AS-interface_DE-2_082017.indd
100m
PS
S
R Repeater
Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
2.
Sicherheitshinweise

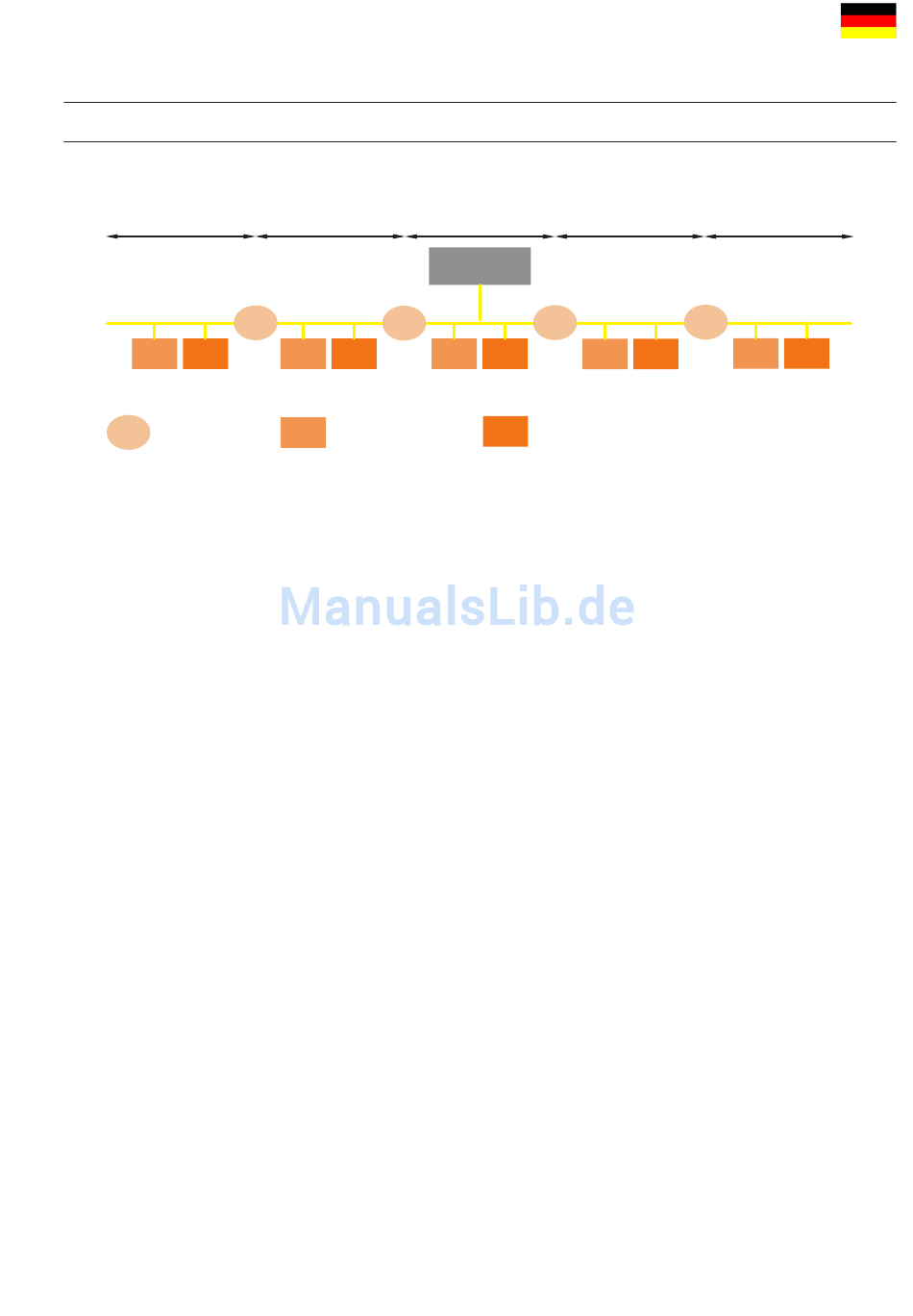

Erweiterung mit Repeater auf max 500 m (mittige Anordnung)
100m
R
R
PS
S
PS
Power Supply
-
AS-i Netzleitungen sollten getrennt von Energiekabeln und so kurz
wie möglich gehalten werden.
-
Externe Initiatoren sollten so nah wie möglich am Slave
angeschlossen werden.
-
Erdfreie Sensoren/Aktuatoren: Das Erden von galvanisch mit AS-i
Potenzial verbundenen Peripheriegeräten ist nicht erlaubt. Es sollte
im Sinne einer hohen Störunempfindlichkeit vermieden werden.
2.7.3. Auswahl des geeigneten Netzteiles:
Der max. Strombedarf im AS-i Netz (Summe aller Verbraucher) pro
Segment muss kleiner sein als die zulässige Strombelastbarkeit des
AS-i Netzteils (max. 90%).
-
Der Strombedarf der einzelnen Slaves ergibt sich aus der
Betriebsanleitung. Bei der Auslegung der Netzwerke kann ggf. ein
Gleichzeitigkeitsfaktor einbezogen werden, ansonsten ist von einer
max. Belegung, z.B. mit 62 Slaves auszugehen.
-
Die AS-i Spannung muss am Ende eines jeden Segments unter
Volllast innerhalb der Spezifikation 26,5 bis 31,6 V liegen.
2.7.4. Was ist beim Einsatz eines 8A-AS-i-Netzteils zu beachten?
Werden mehr als die üblichen 2 A Strom über die AS-i Leitung
übertragen, dann müssen die folgenden Randbedingungen bei der
Planung des Netzes beachtet werden:
-
Der Spannungsabfall entlang der AS-i Leitung steigt an. Zur
Orientierung: Werden 2 A über ein 100 m langes Kabel mit 1,5 mm
Leiterquerschnitt übertragen, beträgt der Spannungsabfall ca. 5 V.
-
Die Kontakte der Durchdringungstechnik sind nur für bestimmte
maximale Dauerströme ausgelegt, die teilweise unter 8 A liegen.
Prüfen Sie hierzu unbedingt das Herstellerdatenblatt.
100m
Master
R
PS
S
PS
Slave
S
100m
100m
R
S
PS
DE
S
6
