Control Unit
CU4plus AS-interface
Betriebsanleitung: DE-2
7.
Ventilstellungsmeldung
7.1.
Kontinuierlich messendes Ventilwegmesssystem
Zur internen Erfassung der Ventilstellungsmeldung wird ein
kontaktlos arbeitender Linearsensor eingesetzt, welcher durch die
auf der Ventilstange montierte Magnetschaltnocke betätigt wird.
Der nominale Messbereichs dieses Meßsystems beträgt 0-72mm.
relative Wiederholgenauigkeit < 0,1 mm.
Innerhalb dieses Messbereichs werden mittels Teach-In Funktion
die entsprechenden Positionen für geschlossene und geöffnete
Ventilstellung, sowie ggf. Anlüftpositionen generiert und in der
Elektronik permanent abgespeichert.
7.2.

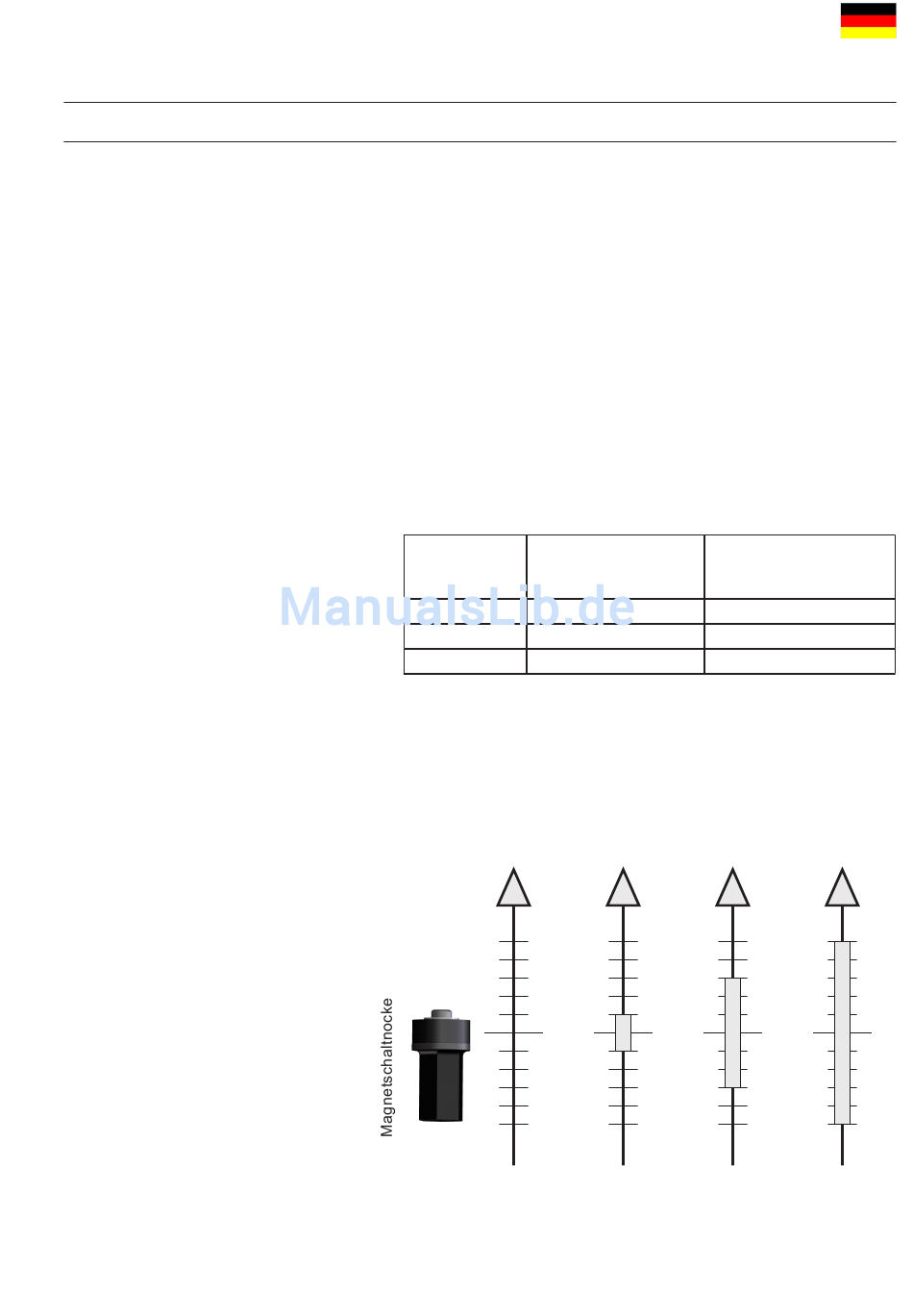

Toleranzband des Ventilwegmesssystems
Das Toleranzband des Ventilwegmesssystems beschreibt
den aktiven Messbereich in dem die entsprechende
Rückmeldeinformation, geschlossene oder geöffnete Ventilstellung,
gemeldet wird. Für unterschiedliche Prozessventile stehen
unterschiedliche Toleranzbänder zur Verfügung. Die Einstellung
erfolgt über die ToolBox Software.
Toleranzband
T1
T2
T3
Ventilhub
(mm)
Ausgabe der
Rückmeldesignale
im Bereich
+/- 1 mm
+/- 3 mm
+/- 5 mm
Toleranz-
Toleranz-
band
T1
± 1mm
35
35
34
33
32
31
30
30
29
28
27
26
25
25
DE
Empfehlung für
Ventiltype
z.B. DA3+
z.B. SW4, MS4
z.B. SV, SVS, DKR
Toleranz-
band
band
T2
T3
± 3mm
± 5mm
35
35
34
34
33
33
32
32
31
31
30
30
29
29
28
28
27
27
26
26
25
25
28
