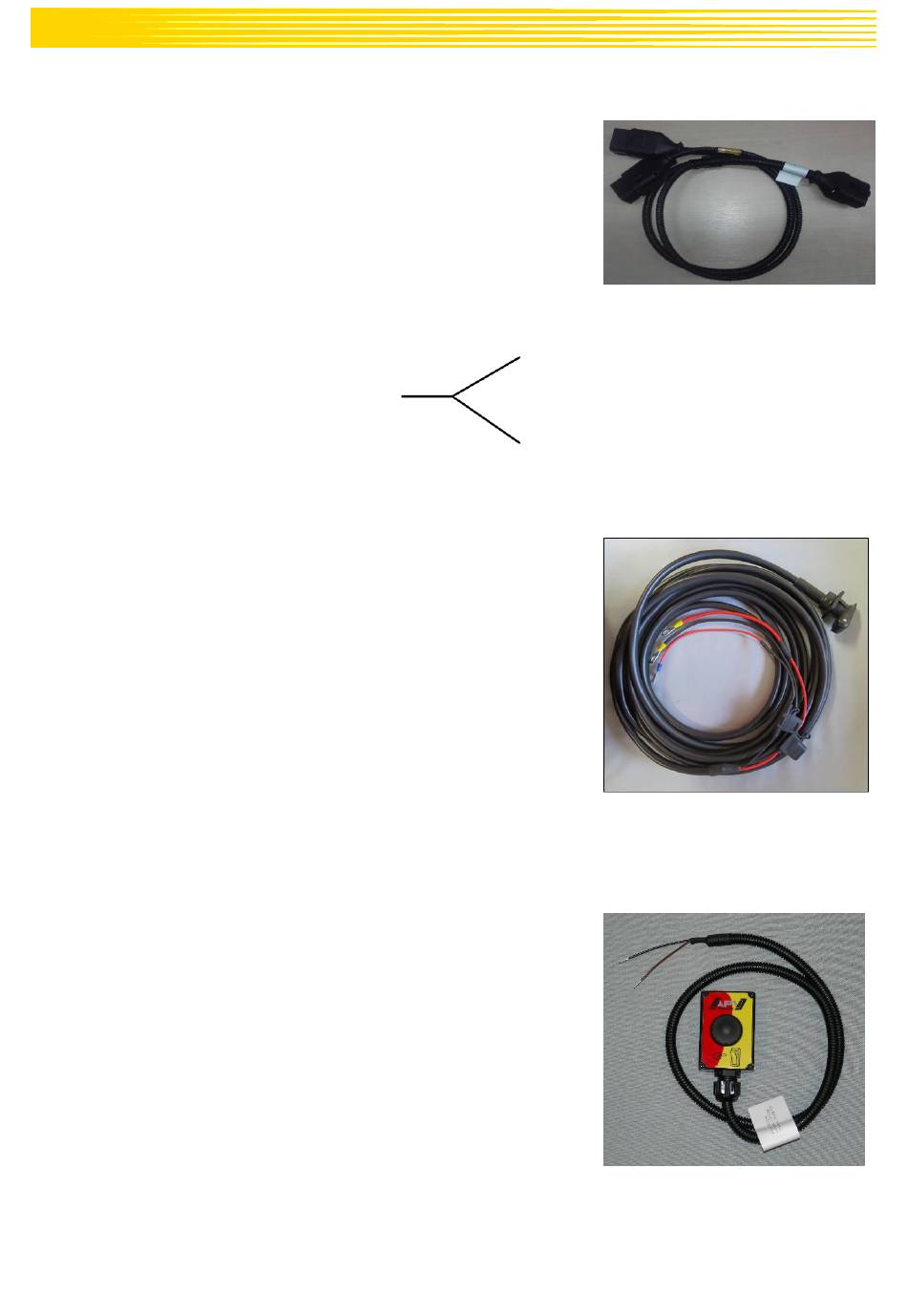

9.8 SENSOR SPLITTER MX FÜR LEISTUNGSSTECKDOSE
Wird benötigt, wenn mit 2 Sensoren (z.B. dem Radsensor und dem
Hubwerksensor) gearbeitet werden soll.
Bestellnummer: 00410-2-153
Kabellänge: 1 m
Anschluss: 12-poliger Stecker am Steuermodul
Anschlussschema:
9.9

KABELSATZ KOMPLETT

Für die Stromversorgung des Steuermoduls ohne serienmäßige 3-
polige Normsteckdose am Schlepper gibt es als Zubehör einen
Nachrüstsatz. Dieses 8 m lange Kabel wird auf der Batterieseite direkt
mit den Polen der Batterie verschraubt. Am anderen Ende ist eine 3-
polige Normsteckdose montiert.
Bestellnummer: 00410-2-022
Kabellänge: 8 m
Anschlussschema:
Rot (6 mm² Kabel) = 12 Volt
Rot (2,5 mm² Kabel) = Zündungsplus
Schwarz (6 mm² Kabel) = Masse

9.10 ABDREHTASTER (ABDREHSCHALTER)

Der Abdrehtaster wird direkt an den Kabelbaum der Maschine und
mittels der eingebauten Magnete einfach am Gerät montiert. Sie
können damit die Abdrehprobe starten, wenn Sie beim Gerät stehen,
beliebig lange abdrehen und auch die Entleerung des Behälters
durchführen. Sobald die Abdrehprobe am Steuermodul gestartet
wurde und Sie den Abdrehtaster betätigen, beginnt die Säwelle sich
zu drehen. Der Abdrehvorgang dauert so lange, bis Sie den
Abdrehtaster wieder
Steuerung die benötigte Ausbringmenge, diese muss nur noch
abgewogen und im Menü eingegeben werden.
36
12-poliger
Stecker für das
Steuermodul
loslassen. Anschließend
Abbildung 15
Geschwindigkeitssensoren
Hubwerksensor gelbe Markierung mit
der Aufschrift (Hubwerk/Linkage)
Abbildung 16
berechnet die
Abbildung 17
