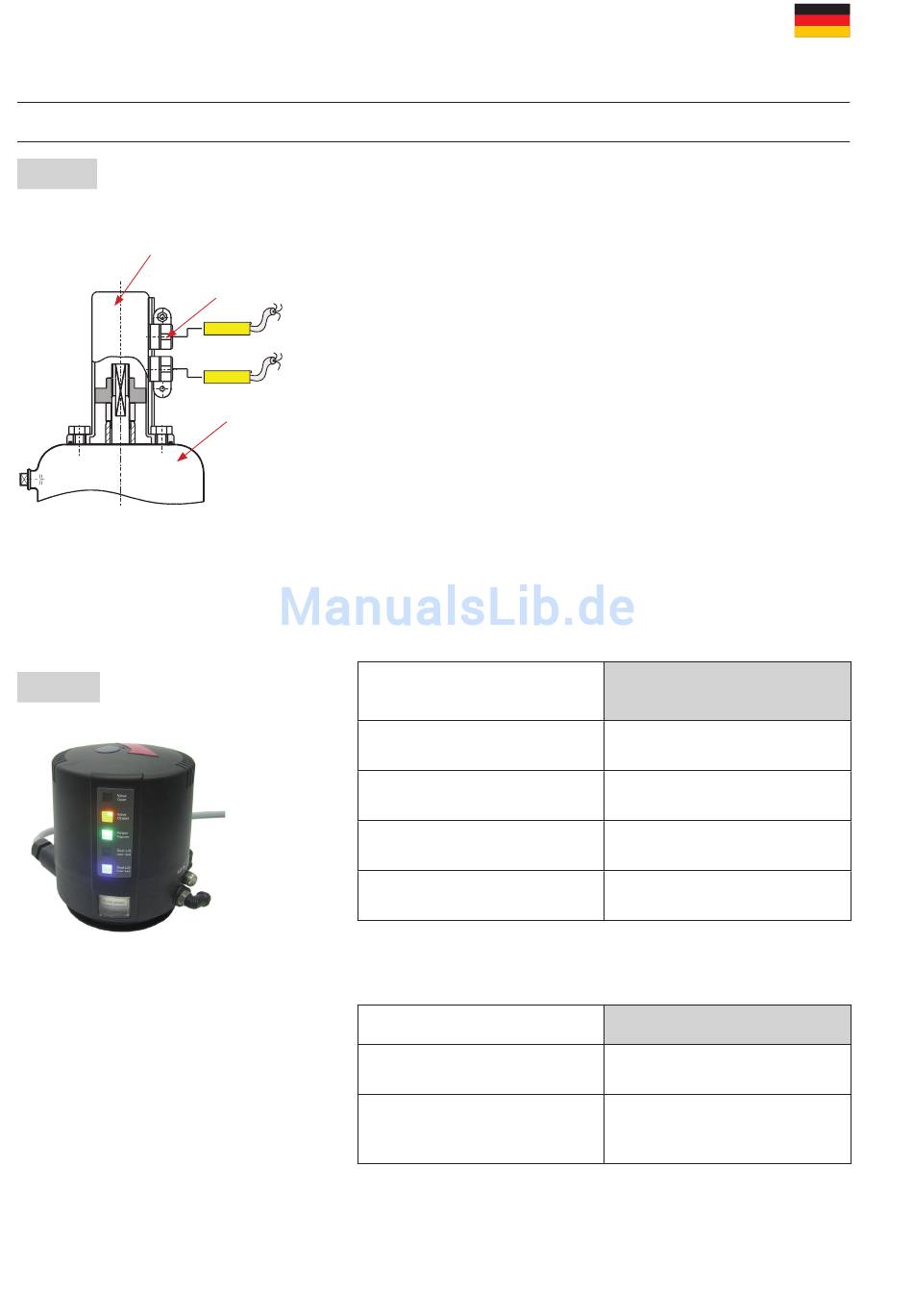

Ventilstellungsmeldung (VSM)
Initiatorhalterung
Bild 5.2.
5
5.
Zusatzausrüstung
5.1.
Ventilstellungsmeldung (VSM)
-
Auf dem Steuerkopf kann alternativ zur Control Unit eine
Initiatorenhalterung, (VSM), für die Ventilstellungsmeldung
angebracht werden.
Initiatoren zur Signalisierung der Endlagenstellung des Ventiltellers
können nach Bedarf an der Initiatorenhalterung montiert werden.
Wir empfehlen einen unserer APV-Standardtypen:
Dreidraht-Initiator
Schaltabstand: 5 mm / Durchmesser: 11 mm.
Betriebsspannung 10–30 V DC
pnp plusschaltend, Schließerfunktion
Einbau „nichtbündig"
Steuerkopf
Wird kundenseitig ein anderer Ventilstellungsmelder eingesetzt, so
kann keine Garantie für eine einwandfrei Funktion übernommen
werden.
5.2.
Control Unit
Für die Inbetriebnahme, sowie Montage und Demontage
der unterschiedlichsten Ausführungen verwenden Sie die
entsprechende Betriebsanleitung.
Es kann zwischen verschiedenen Ausführungen gewählt
werden:
-
Für die Montage einer Control Unit auf dem SWS4 Ventil wird ein
Adapter benötigt.
Direct Connect
Warensachnummer; ID-Nr.
AS-interface extended
Warensachnummer; ID-Nr.
Device Net
Warensachnummer; ID-Nr.
Profibus
Warensachnummer; ID-Nr.
Benennung:
Warensachnummer; ID-Nr.
Benennung:
Warensachnummer; ID-Nr.
DE
1 Elektromagnetventil
(EMV)
CU41-S-Direct Connect
08-45-100/93; H320460
CU41-S-AS-i extended
08-45-110/93; H320467
CU31-Device Net
16-31-240/93; H209422
CU31-Profibus
08-45-001/93; H315495
Adapter
CU3-Adapter SW4/M4
08-48-480/93; H315806
CU4-S-Adapter
DN 25–100 / 1"– 4"
08-46-600/93; H320474
Verteilerventil
Delta SWS4
