Transportklammern
4.1
Messlinie zum Ausrichten der Transportklammern und des Faltstempels
4
3
Für den ungehinderten Transport des Nähgutes und eine einwandfreie
Ausfertigung des Tascheneingriffes müssen die Falt- und
Schneidwerkzeuge sowie die Markierungsleuchten auf die
Tascheneingriffsmitte ausgerichtet sein.
Als Tascheneingriffsmitte gilt die Mitte zwischen beiden Nadelhaltern.
Zum Einstellen und Überprüfen der Falt- und Schneidwerkzeuge muss
die Messlinie 2 auf der Tischplatte angezeichnet werden.
Die Messlinie verläuft parallel zur Transportrichtung im Abstand von
125 mm zur Schneidlinie.

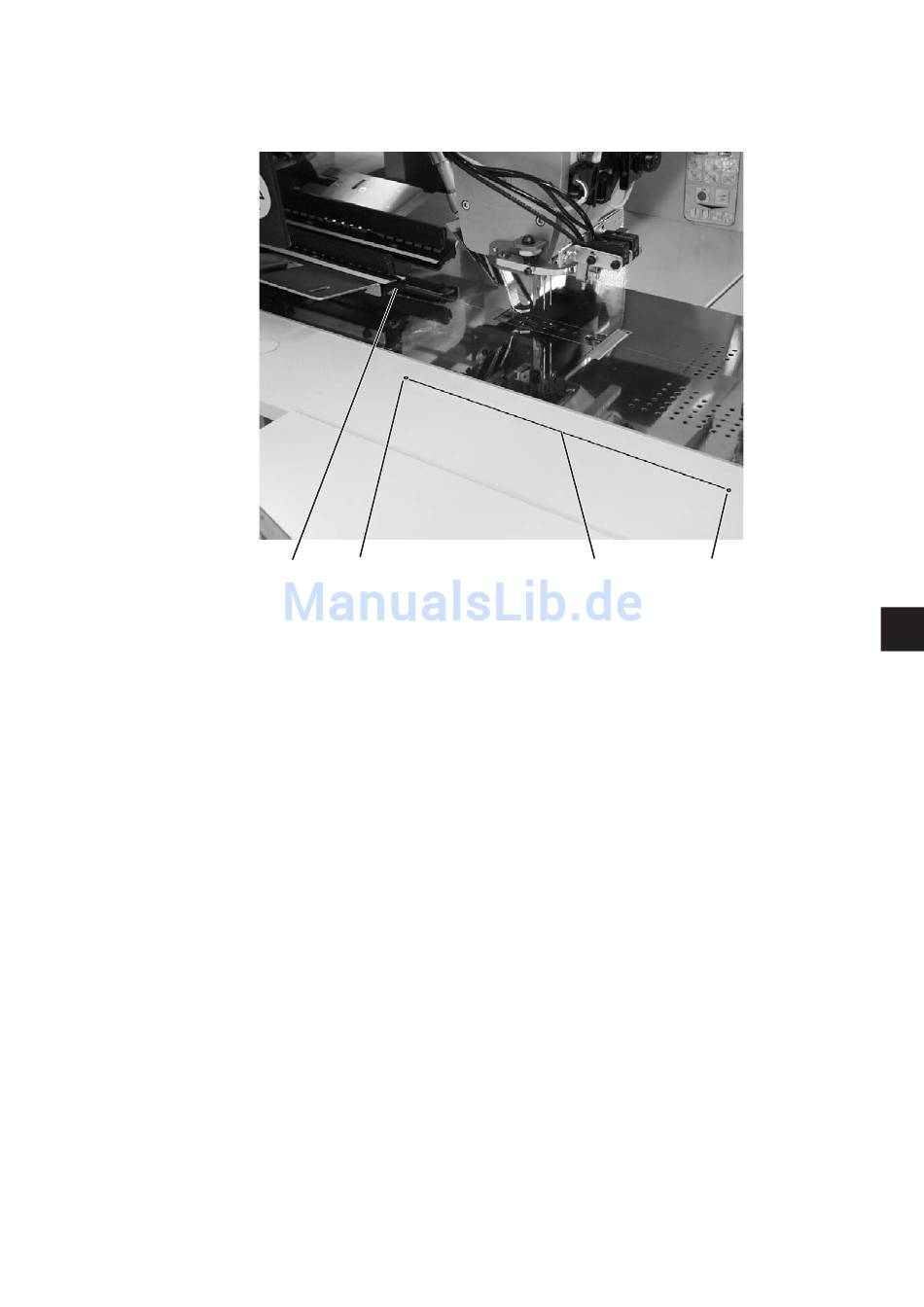

Messlinie erzeugen
–
Messlinie zwischen den beiden Markierungen 1 und 3 auf der
Tischplatte anzeichnen.
Die Markierungen sind werkseitig auf der Tischplatte angebracht.
