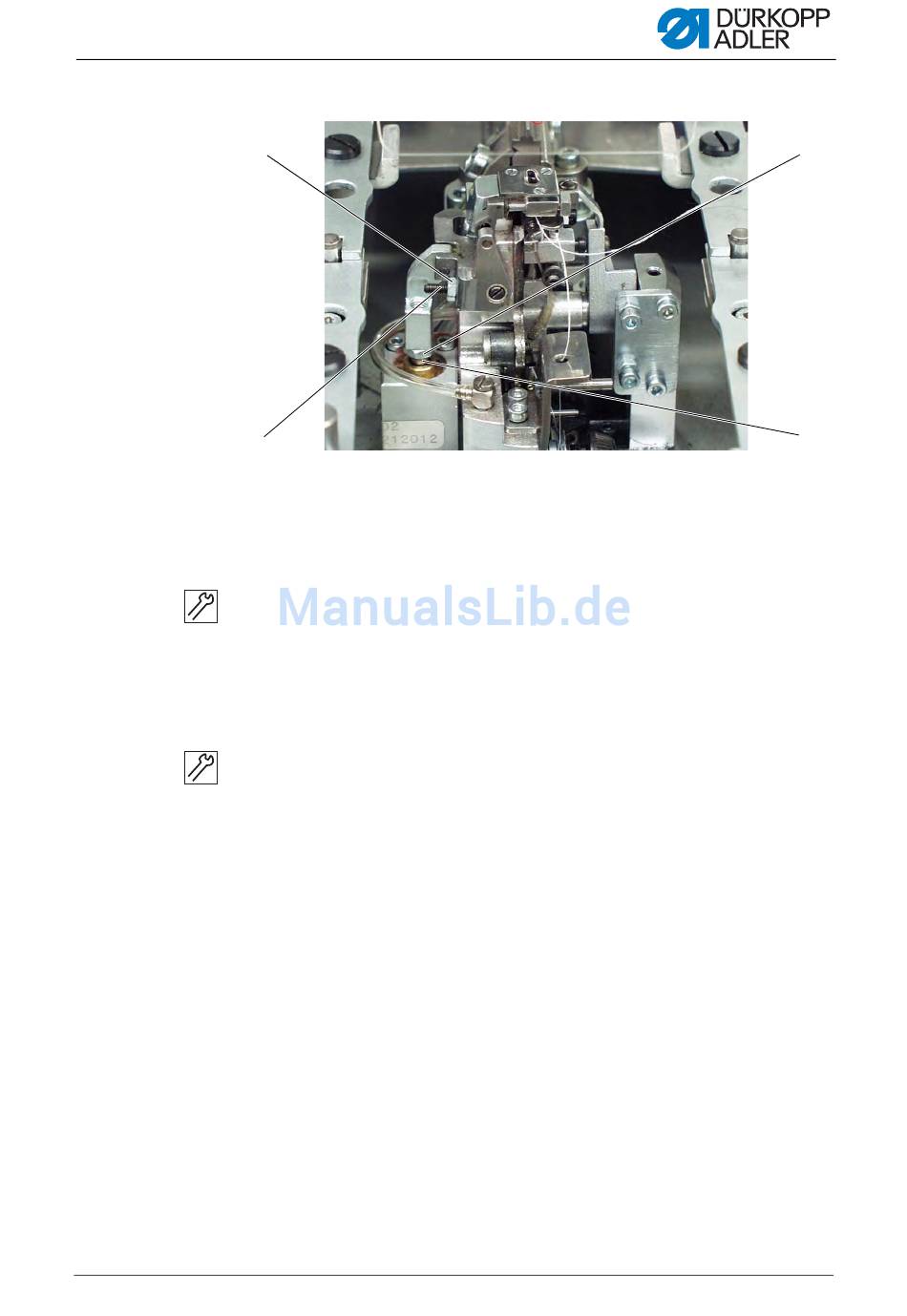

Abb. 121: Kurzabschneider, Ausgangsposition einstellen (3)
⑨
⑩
(9) - Mutter
(10) - Schraube
Korrektur Ausgangsposition A
Handlungsschritt
1. Mutter (9) lösen.
2. Schraube (10) verdrehen.
3. Mutter (9) festschrauben.
Korrektur Schaltposition B
Handlungsschritt
1. Mutter (12) lösen.
2. Kolbenstange (11) verdrehen.
3. Mutter (12) wieder festschrauben.
Serviceanleitung 581 - 01.0 - 05/2016
(11) - Kolbenstange
(12) - Mutter
⑫
⑪
