Gimpenvorziehvorrichtung Einstellen - Dürkopp Adler 581 Serviceanleitung

Spezialmaschinen
Handlungsschritt
1. Schraube (14) lösen.
2. Halter (15) so hoch stellen, dass in rechter Endlage die Oberkante der
3. Schraube (14) festschrauben.
4. Durch Schwenken des Halters (15) prüfen, ob sich das Nadelfaden-

4.3 Gimpenvorziehvorrichtung einstellen

Gibt es nur für die 581-141 und 581-341!

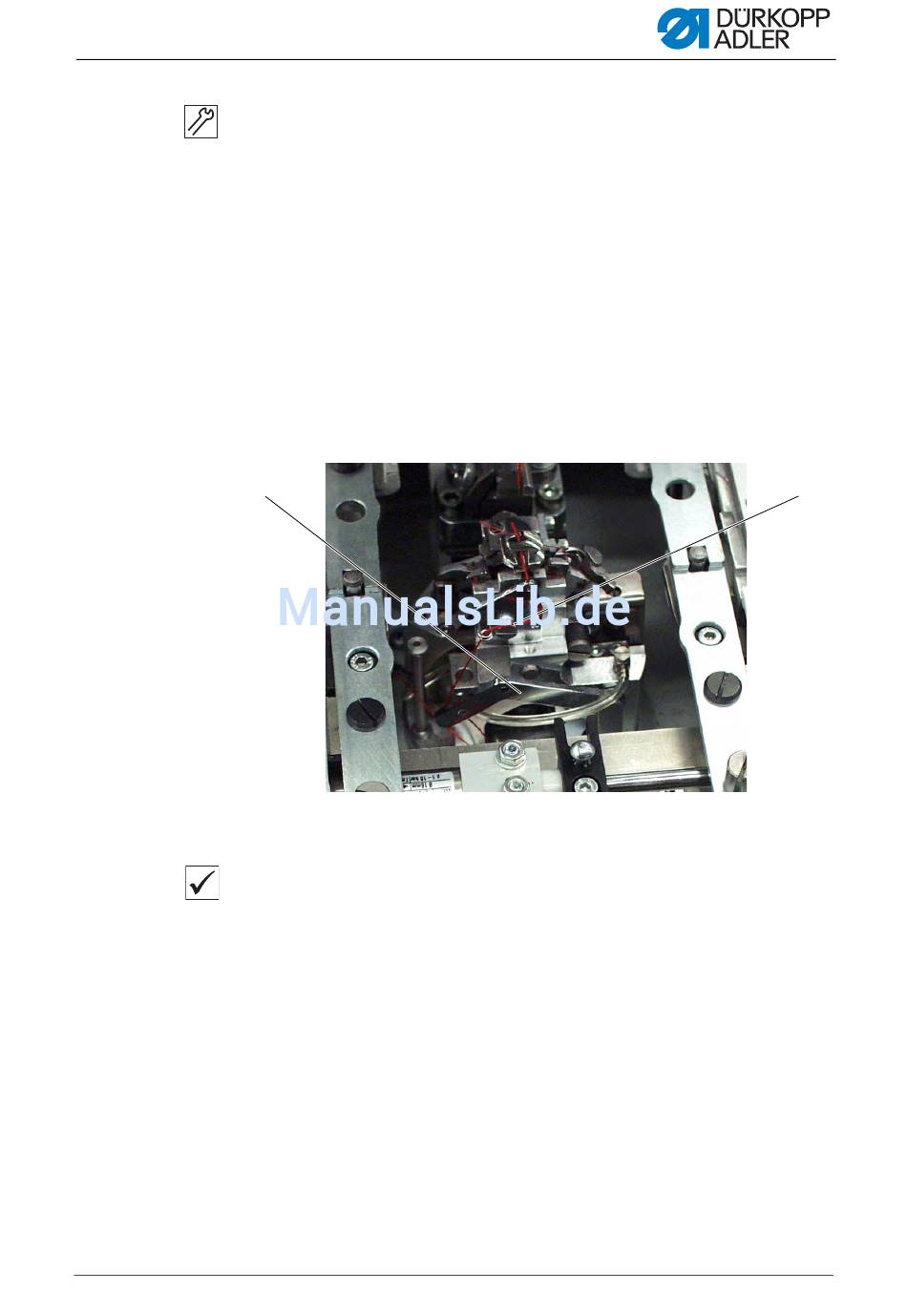

Abb. 114: Gimpenvorziehvorrichtung einstellen (1)
①
(1) - Fallgewicht
Richtige Einstellung
Das Fallgewicht (1) zieht die Gimpe (2) auf die richtige Anfangslänge zu-
rück.
Der Weg des Fallgewichts muss von der Schraube (3) so begrenzt wer-
den, dass bei Nähbeginn die Gimpe so kurz wie möglich ist, jedoch sicher
eingenäht wird.
Dies ist in etwa gegeben, wenn das Gimpenende ca. 4 mm aus dem Gim-
penloch der Stichplatte heraussteht.
Serviceanleitung 581 - 01.0 - 05/2016
Greiferfadenklemme (13) und die Oberseite der Stichplatte (11) in
einer Höhe stehen.
Messer ungehindert zwischen der Unterseite der Stichplatte und dem
Spreizer bzw. dem Spreizeranschlag bewegen lässt.
(2) - Gimpe
②
103
