Задача 4: Установка соединений для передачи данных и управления

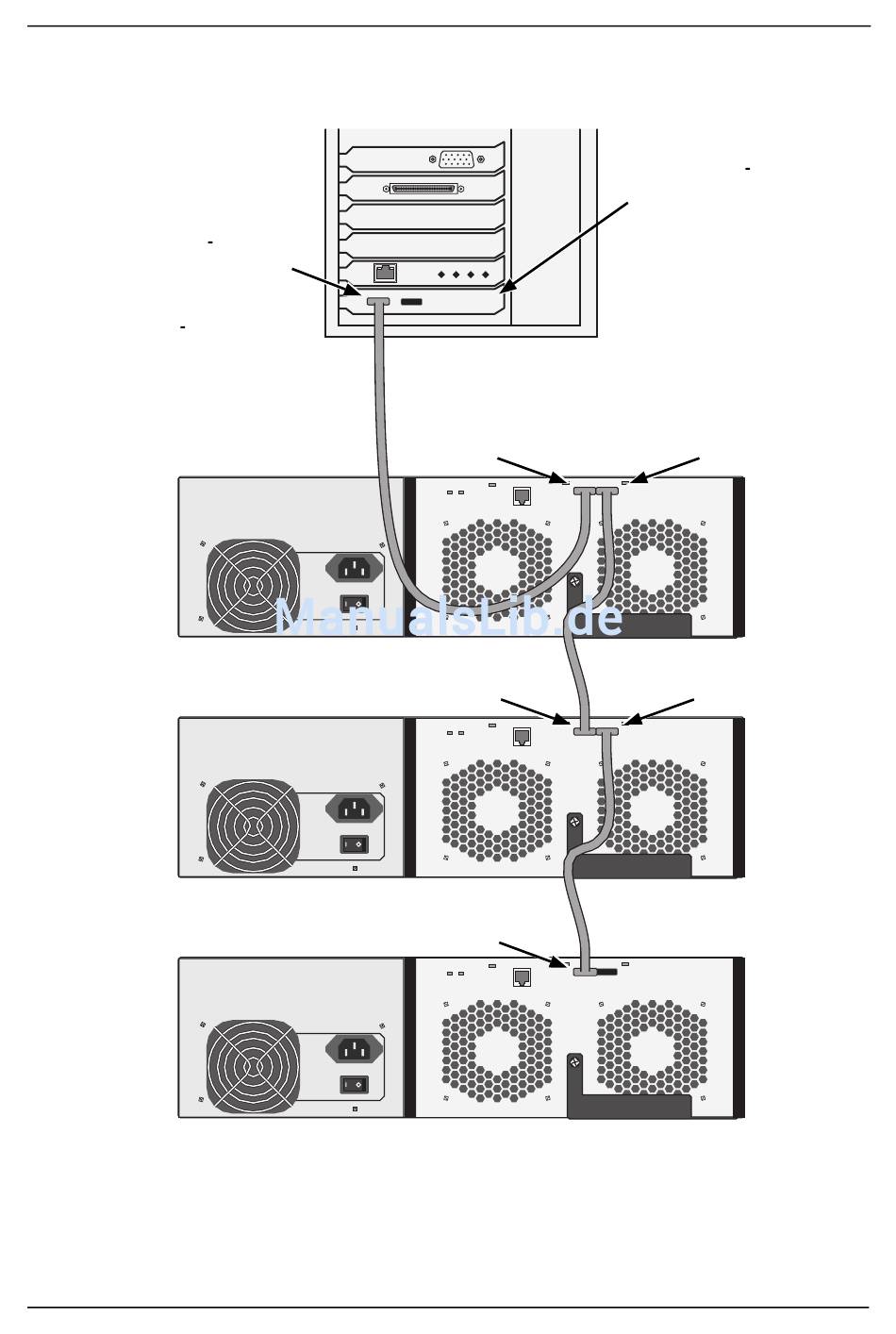

Рис. 9. Подключения для передачи данных и управления к контроллеру
SuperTrak
Порт SAS на
RAID
контроллере
Хост компьютер
или сервер
VessJBOD
VessJBOD
VessJBOD
На этом подключения для передачи данных и управления завершены.
Перейдите к разделу «Задача 5: Установка последовательных соединений»
на стр. 100.
Порт SAS IN
указатель в
виде круга
Порт SAS IN
указатель в
Порт SAS IN
указатель в
99
Плата RAID
контроллера
SuperTrak
Порт SAS OUT
указатель в
виде ромба
Порт SAS OUT
указатель в
виде ромба
