3. Закрепите крепежные направляющие в сборе на внешней стороне стойки,
используя крепежные винты вашей стойки.
Убедитесь, что опора расположена снизу и направлена вовнутрь.
4. Установите направляющие в сборе под прямым углом к стойке.
5. Затяните регулировочные и крепежные винты.
6. Установите подсистему VessJBOD на направляющие.
7. Закрепите подсистему VessJBOD на стойке, вкрутив в каждую ручку винты
от вашей стойки.

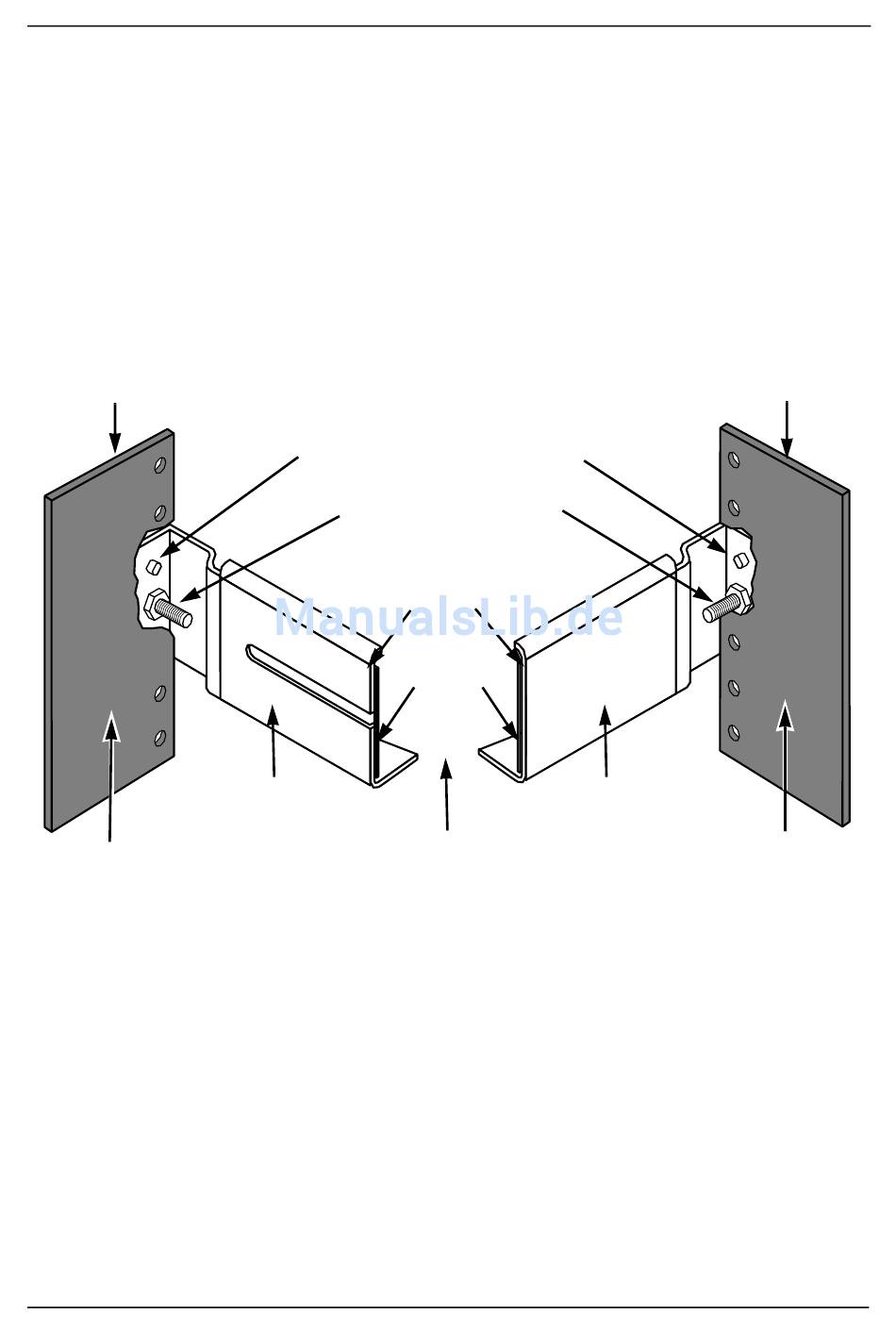

Рис. 5. Схема установки направляющих на стойке
Передняя сторона стойки
Передняя
направляющая
Внутренняя
сторона стойки
На этом установка на стойке завершена. Перейдите к разделу
«Задача 3: Установка дисководов» на стр. 94.
Задача 2: Установка устройства VessJBOD на стойке
Установочные штифты
(по 2 с каждой стороны)
Крепежные винты
стойки
(не прилагаются)
Фланец
Опора
Регулировочный винт направляющей
(в центре, с внешней стороны стойки)
93
Задняя сторона стойки
Задняя
направляющая
Внутренняя
сторона стойки
