VessJBOD 1740, 1840 Schnellstart-Anleitung
LEDs am E/A-Modul
Wenn der Startvorgang abgeschlossen ist und das VessJBOD-Subsystem o
rdnungsgemäß funktioniert:
• Die Lüfter-LEDs leuchten ununterbrochen grün.
• Die LEDs für die SAS-Schnittstelle blinken grün, wenn eine Aktivität
stattfindet.

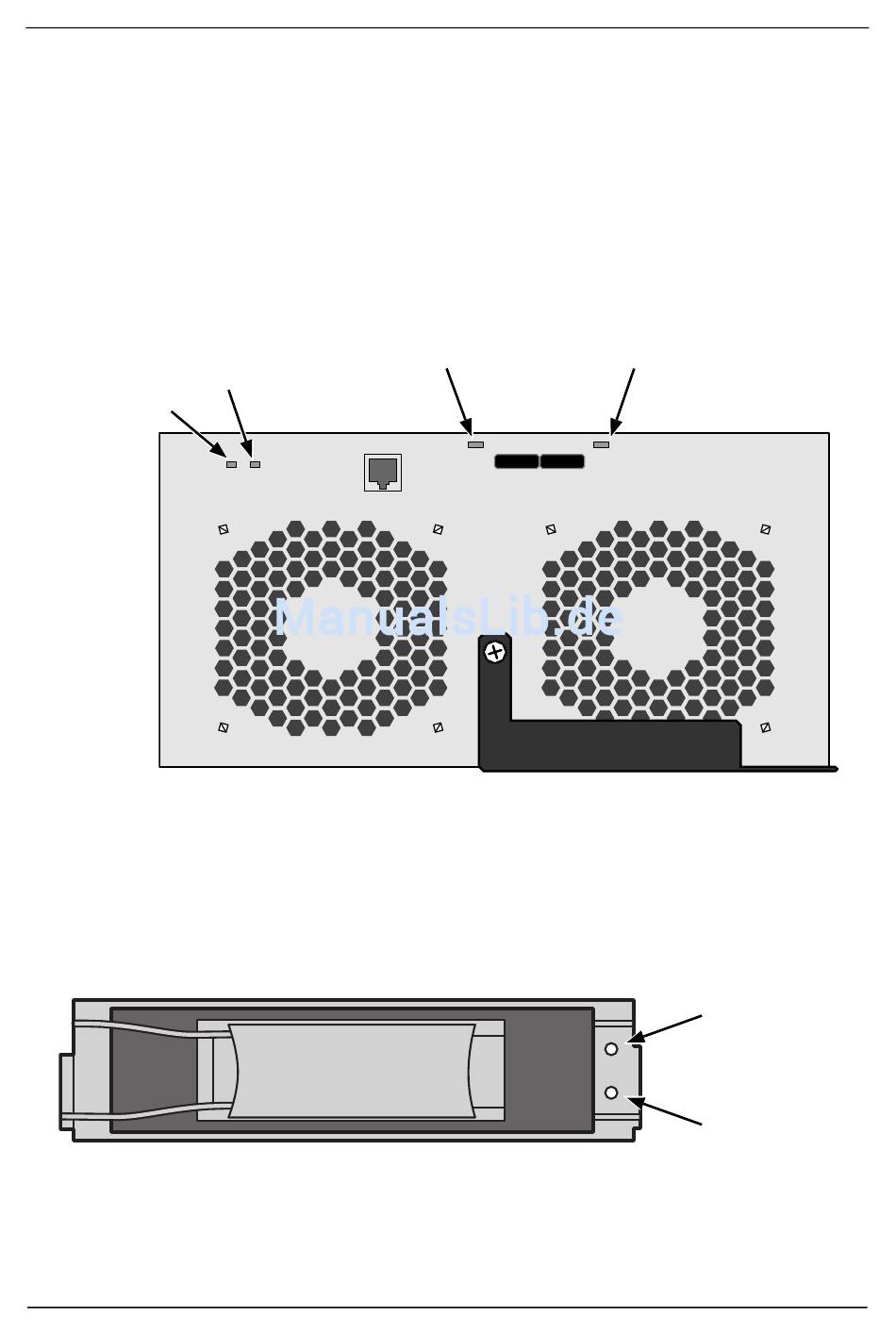

Abbildung 12.LEDs am VessJBOD-E/A-Modul
Lüfter 2
Lüfter 1
Festplatten-LEDs
An jedem Festplattenträger befinden sich zwei LEDs. Sie melden das Vor-
handensein einer Festplatte, eine Aktivität der Festplatte und den aktuellen
Status der Festplatte.
Abbildung 13.LEDs am VessJBOD-Festplattenträger
Befindet sich eine Festplatte im Träger, leuchtet die Aktivitätsanzeige-LED grün.
Anderenfalls bleibt die Aktivitätsanzeige-LED aus. Bei einer Festplattenaktivität
beginnt die Aktivitätsanzeige-LED zu blinken.
SAS IN-
Schnittstelle
Kreissymbol
Lüfter 1
32
SAS OUT-
Schnittstelle
Diamantsymbol
Lüfter 2
Festplattenstatus
Betrieb/Aktivität
