Guida introduttiva al VessJBOD 1740, 1840

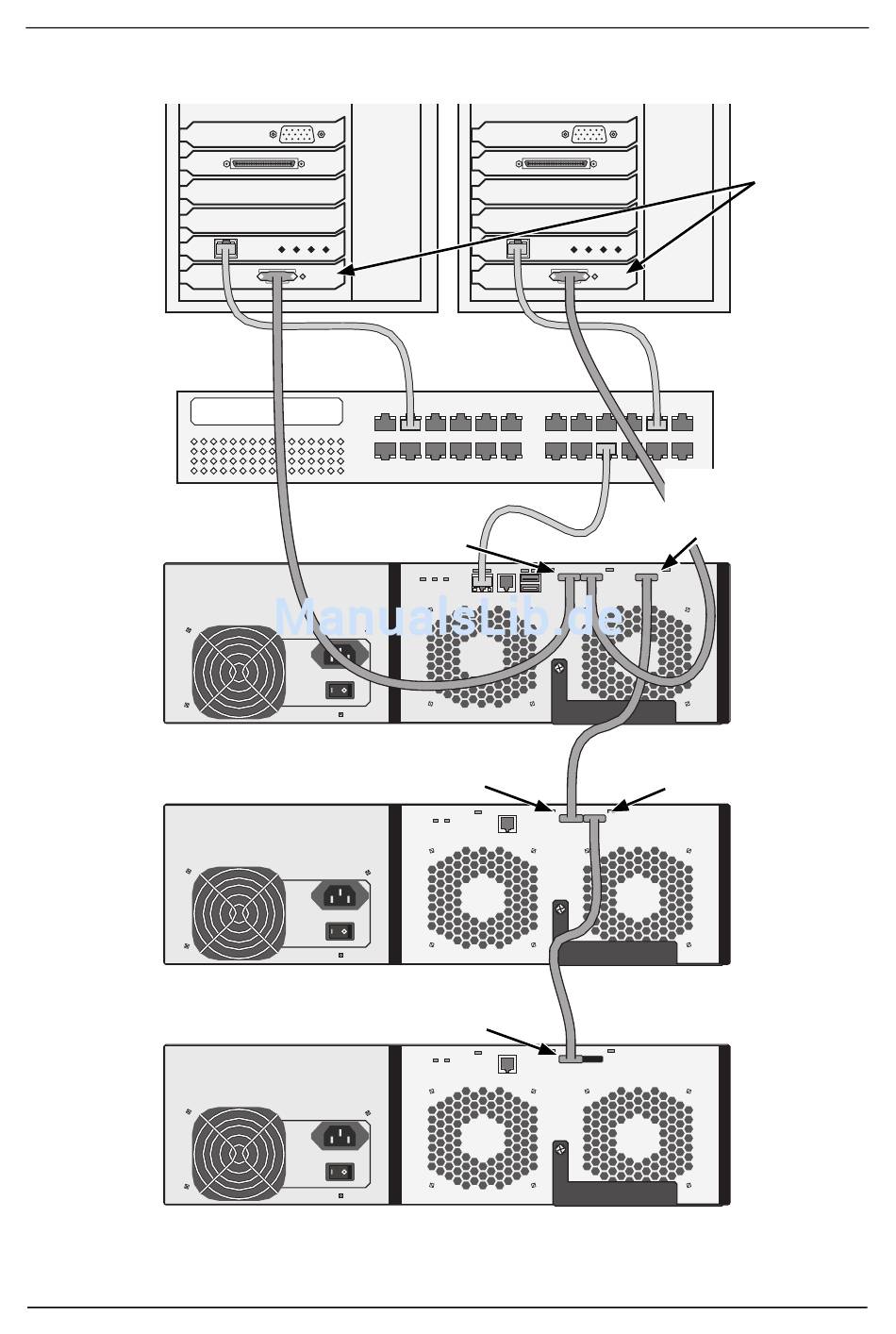

Figura 8. Connessioni di gestione e dati del VessRAID
PC host o
server
Switch
di rete
VessRAID
VessJBOD
VessJBOD
Questa operazione completa le connessioni di gestione e dati. Passare
all'"Operazione 5: Installazione dei collegamenti dei cavi seriali" a pagina 65.
Icona a forma di
cerchio delle porte
di ingresso SAS
Icona a forma di
cerchio della porta
di ingresso SAS
Icona a forma di
cerchio della porta
di ingresso SAS
62
Schede
HBA SAS
Icona a forma di
rombo della porta
di espansione SAS
Icona a forma
di rombo della porta
di uscita SAS
