Promise Technology VessJBOD 1840 Kurzanleitung Seite 23

3. Befestigen Sie die Montageschienen an der Außenseite der Rackpfosten;
verwenden Sie dazu die Befestigungsschrauben Ihres Racksystems.
Achten Sie darauf, dass die Auflage unten und nach innen weisend montiert
wird.
4. Richten Sie die Schienen rechtwinklig im Rack aus.
5. Ziehen Sie die Einstell- und Befestigungsschrauben an.
6. Setzen Sie das VessJBOD-Subsystem auf die Schienen.
7. Sichern Sie das VessJBOD-Subsystem durch jeden Griff am Rack.
Verwenden Sie dazu die Befestigungsschrauben aus Ihrem Racksystem.

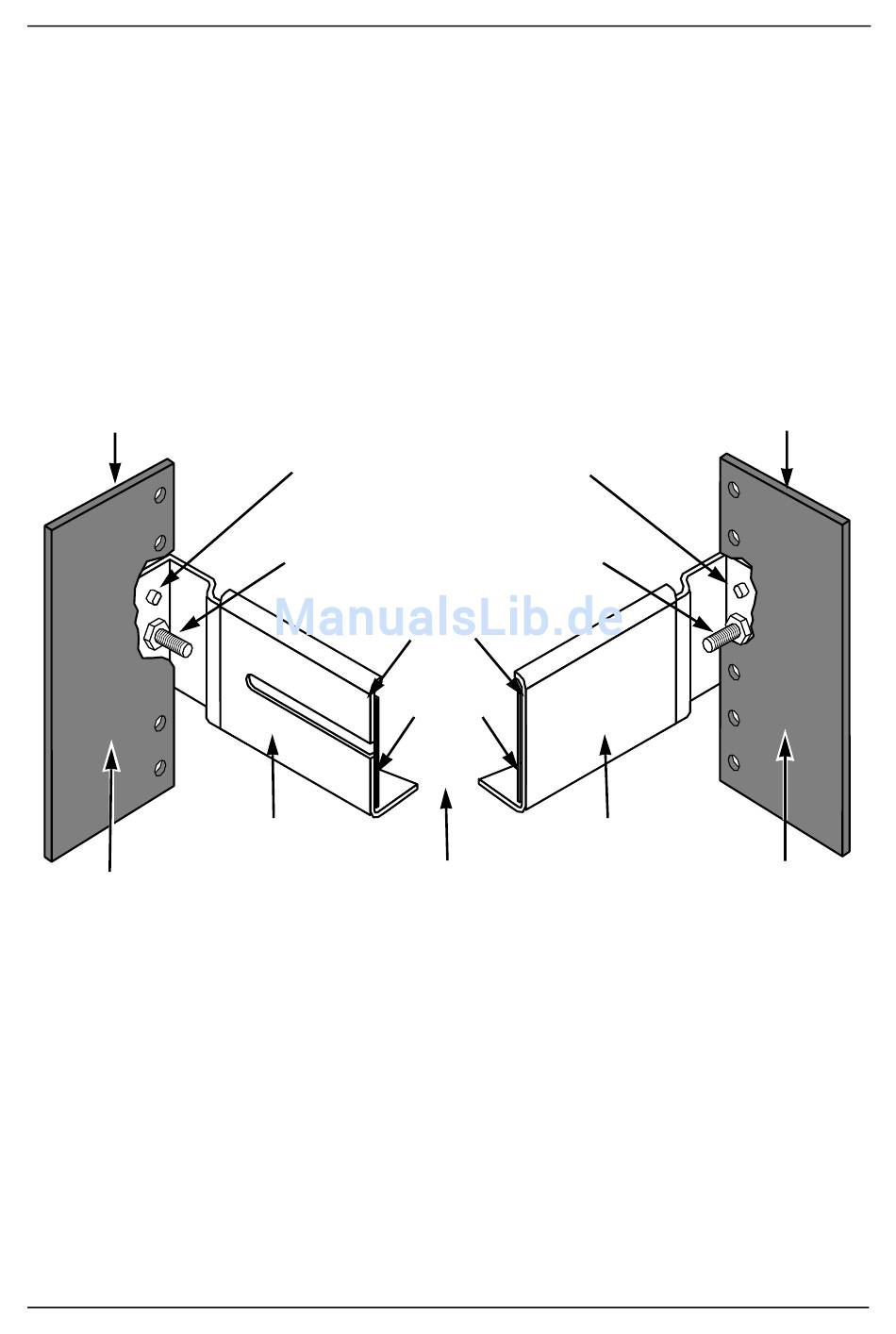

Abbildung 5.Darstellung der Rackmontage
Vorderer Rackpfosten
Vordere Schiene
Pfosteninnenseite
Hiermit ist die Rackmontage abgeschlossen. Weiter mit „Arbeitsschritt 3:
Installation der Festplatten" auf Seite 24.
Arbeitsschritt 2: Einbau des VessJBOD in einem Rack
Zentrierstifte (2 auf jeder Seite)
Schrauben zur
Befestigung der Schienen
(nicht im Lieferumfang enthalten)
Flansch
Auflage
Schieneneinstellschraube
(Mitte, Außenseite der Schiene)
23
Hinterer Rackpfosten
Hintere Schiene
Pfosteninnenseite
