Pos. Symbol
2
3
4
5
6
7
8
9
•
Brennerschlauchpaket gestreckt auslegen.
•
Drahtzufuhrstecker des Schweißbrenners in den Anschluss Drahtelektrode einführen und durch
Rechtsdrehung sichern.
•
Kabelbuchse Schweißstrom (WIG) auf Anschlussstecker (WIG) stecken und durch Rechtsdrehen
verriegeln.
•
Schnellverschlussnippel Schutzgas in Schnellverschlusskupplung Schutzgas stecken und einrasten.
•
Schweißbrennersteuerleitung in Anschlussbuchse (12-polig) stecken und mit Überwurfmutter fixieren.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Falls vorhanden:
•
Kabelbuchse Schweißstrom (WIG-Heißdraht) auf Anschlussstecker (WIG-Heißdraht) stecken und
durch Rechtsdrehen verriegeln.

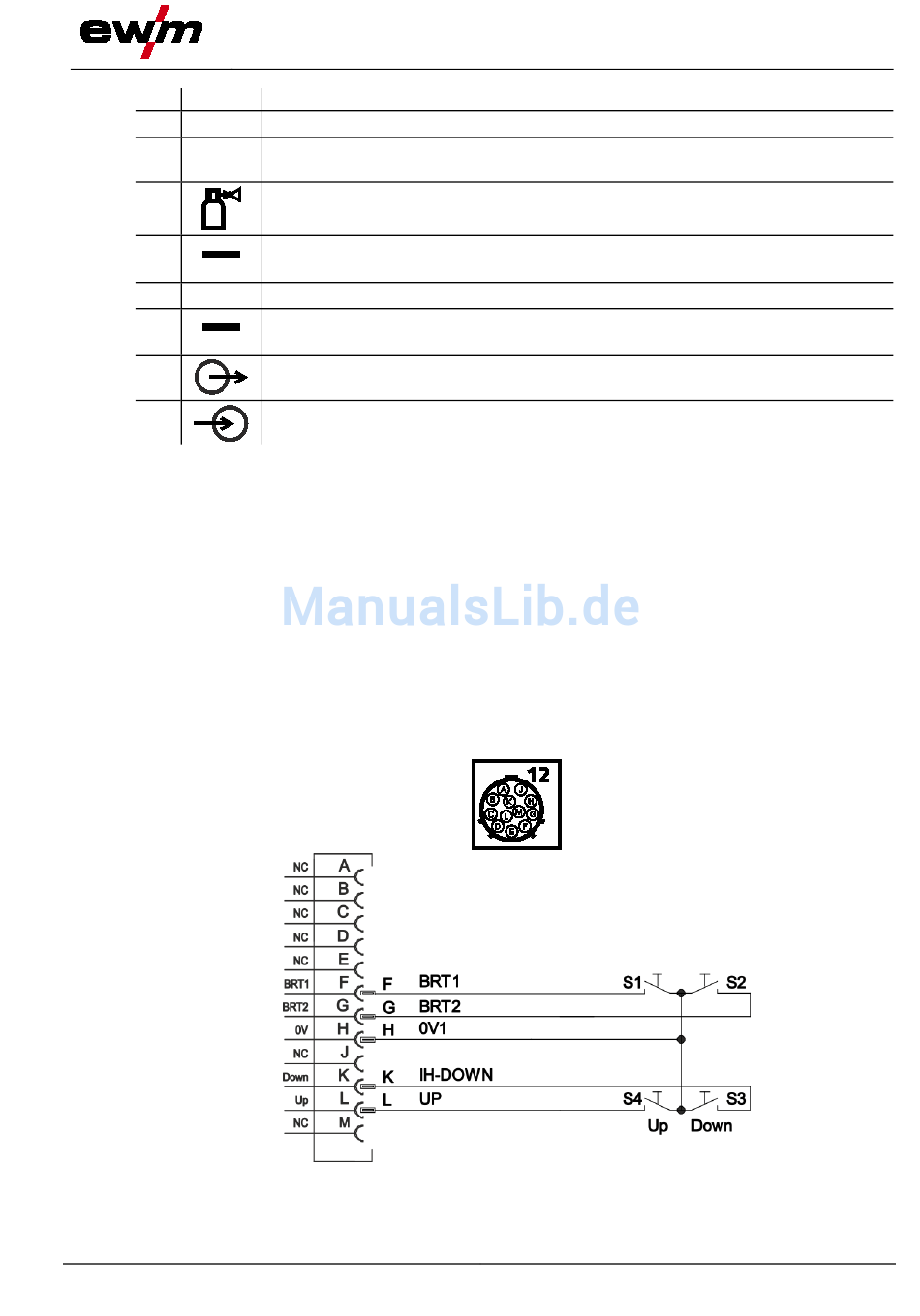

5.2.5.1
Anschlussbelegung Steuerleitung
099-000094-EW500
18.07.2017
Beschreibung
0
Schweißbrennerschlauchpaket
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Schnellverschlusskupplung
Schutzgas
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.2.5.1
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Aufbau und Funktion
Abbildung 5-9
Transport und Aufstellen
23
